作品描述
作品包括:
Word版设计说明书1份

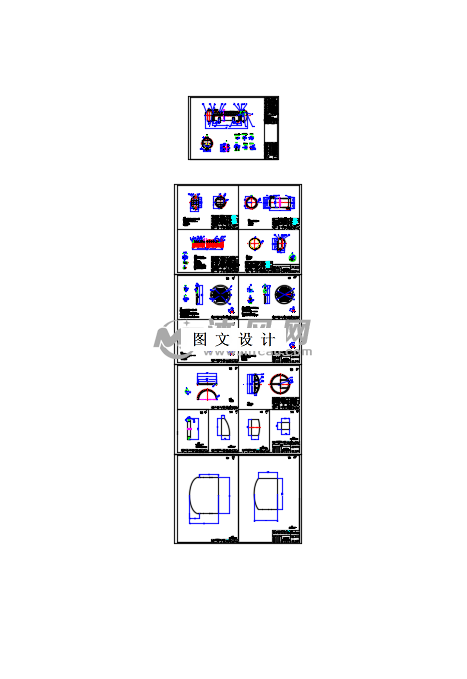

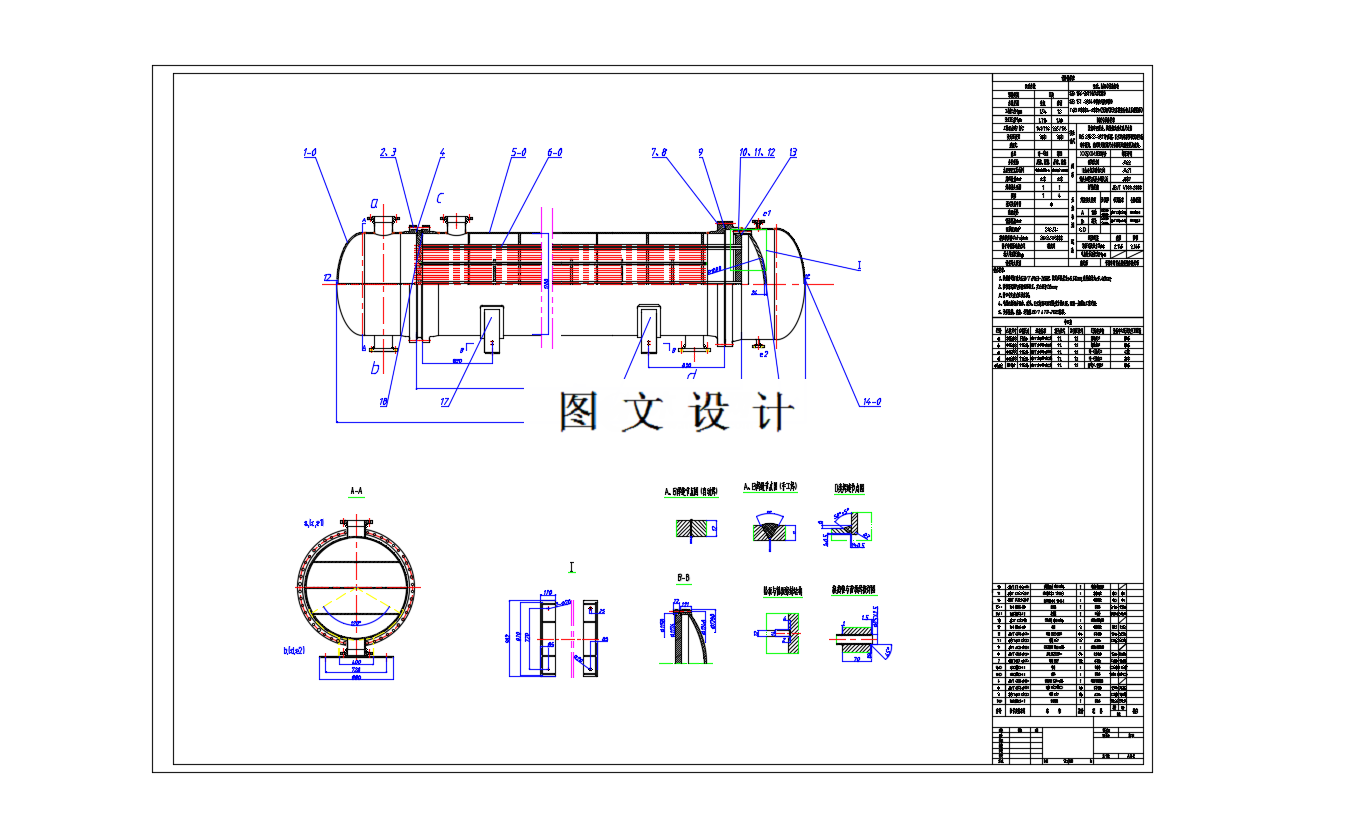

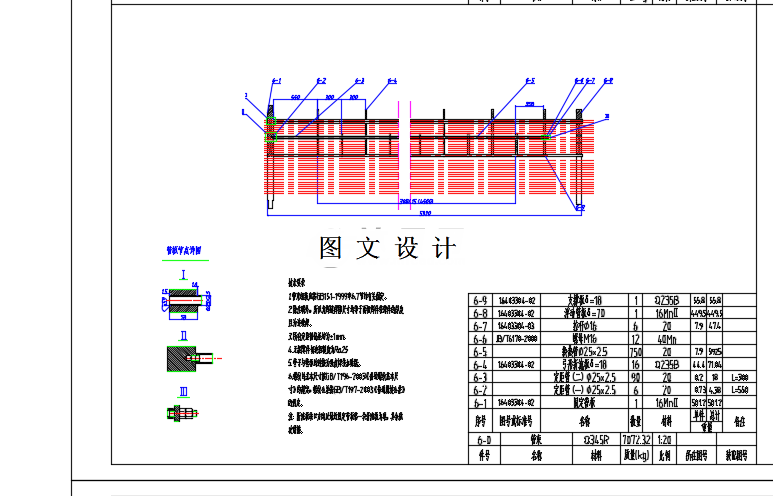

CAD版本图纸，共17张
摘要
主要是设计一台浮头式换热器来解决热量交换的问题。通过查阅资料以及对相关技术标准的了解，对浮头式换热器进行了详细计算。其中，管程介质是常一中油，进口温度为225℃，出口温度为196℃，最大工作压力为1.3MPa；壳程介质是原油，进口温度为161℃，出口温度为196℃，最大工作压力为1.56MPa。本次此设计主要包括浮头式换热器的工艺计算、结构设计，换热器的基本规格为：公称直径Di=1200mm；六管程；管数n=750；管长L=6m；换热管规格为Ф25×2.5；本次设计采用每程内均按正三角形排列，隔板两侧采用正方形排列的组合排列。结构类型选择浮头式换热器，通过强度计算校核结构设计和选材安全。
