M8782-甲苯冷凝器设计 下载积分：100　资料编号： M8782

作品包括:

Word版设计说明书1份

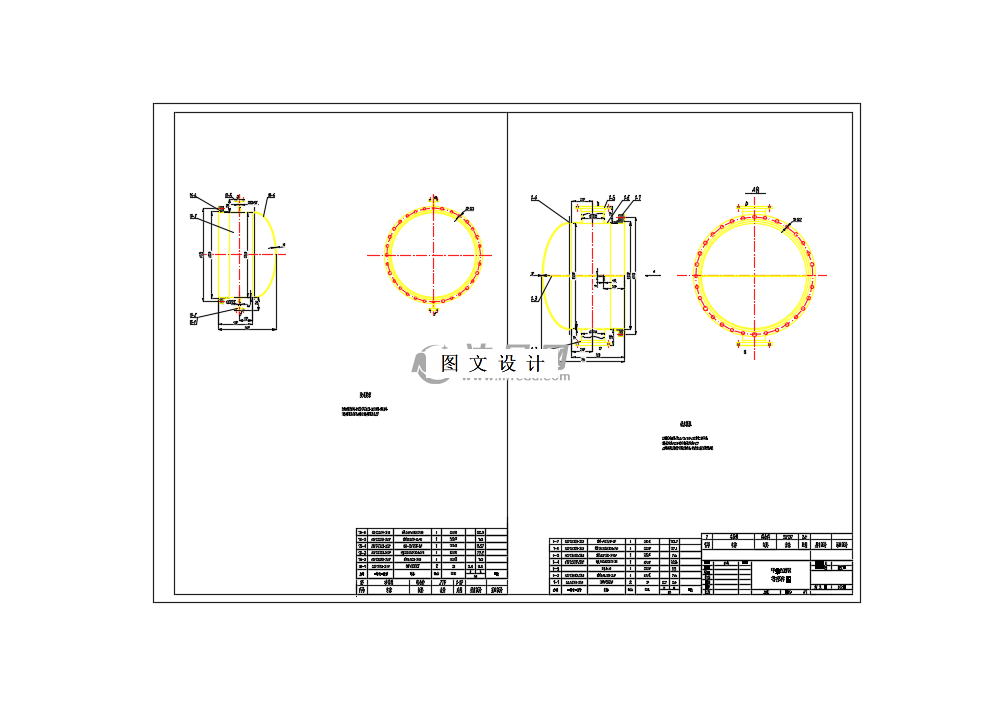

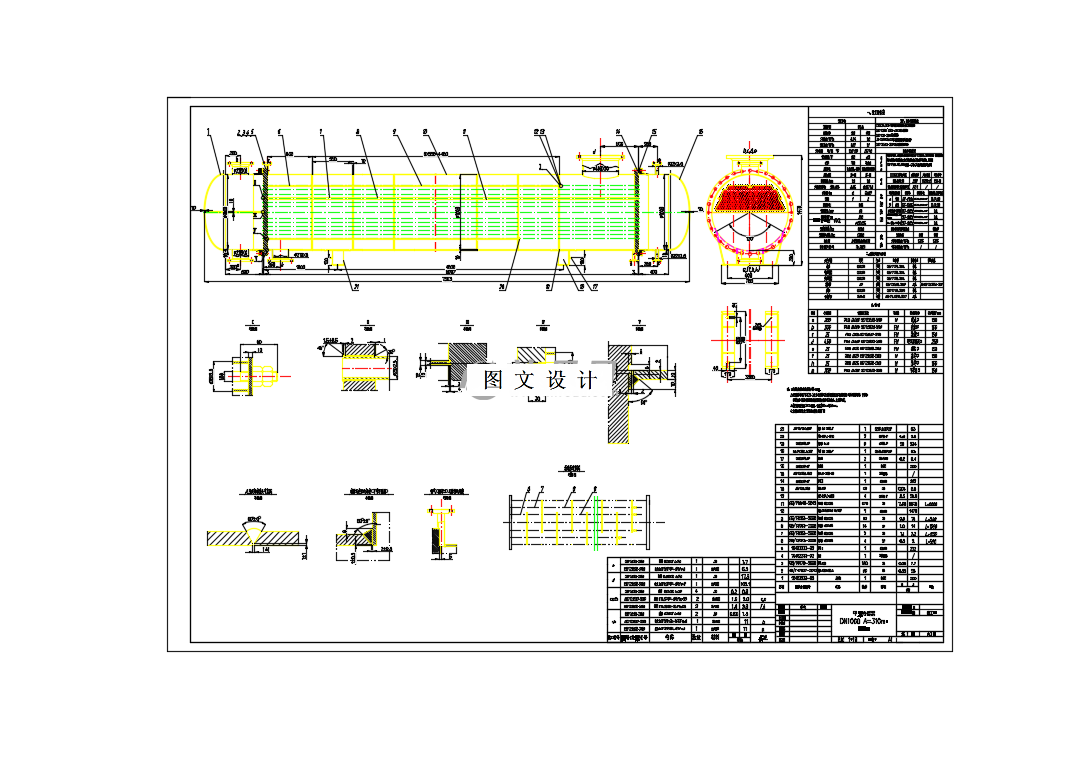

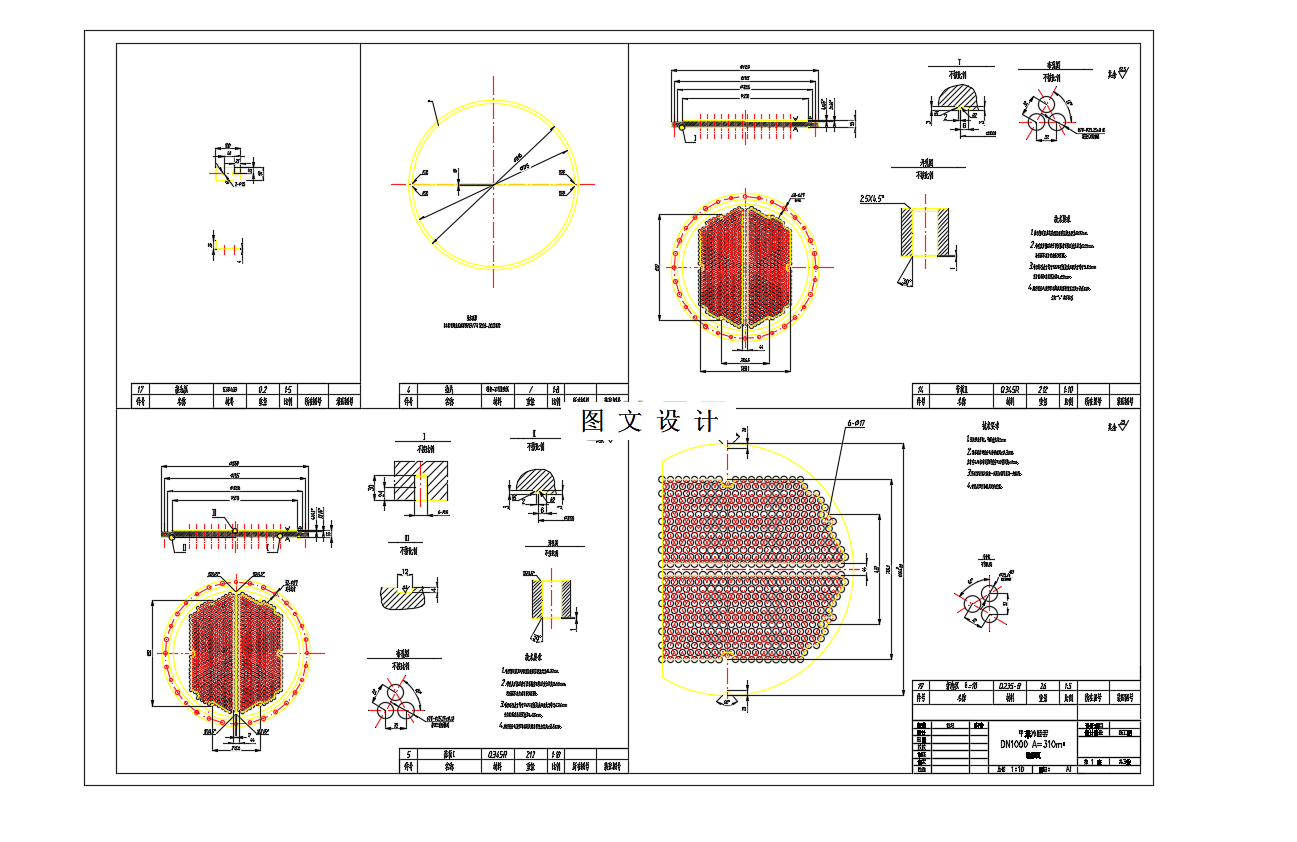

CAD版本图纸，共8张

摘要

本文是对100T/h甲苯冷却器进行设计。在本设计中根据管壳程压力温度条件选定换热器类型为固定管板式，其主要组成部分有筒体、管板、换热管、封头、管箱、支座等。本设计按照GB/T151-2014《热交换器》等国标对换热器进行工艺计算、结构设计、强度计算以及材料选择，并对换热器的制造、检验、安装、使用、维修方面进行要求。在工艺计算中，在满足换热裕度、换热器条件、压力降、温差的条件下再进行强度计算等步骤。本次设计换热器为单壳程双管程，壳程走甲苯，管程走水，布管类型为正三角形布管，筒体直径为1000mm，换热管长度为6000mm，管板类型为管板兼法兰式，在设计中对管板进行厚度估算然后6种工况校核。本次设计温差不大故不用膨胀节。本次设计在满足换热的前提下，对换热器进行安全、经济、高效的设计。
