作品描述

作品包括:

Word版设计说明书1份

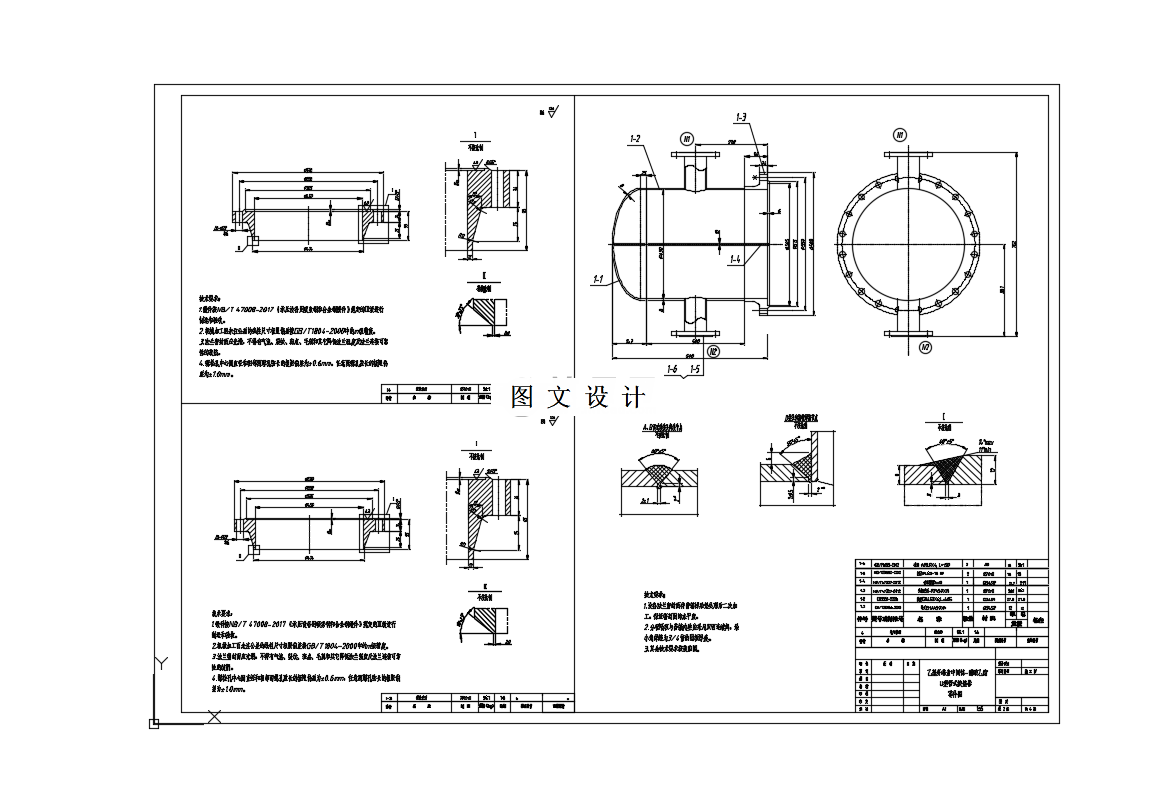

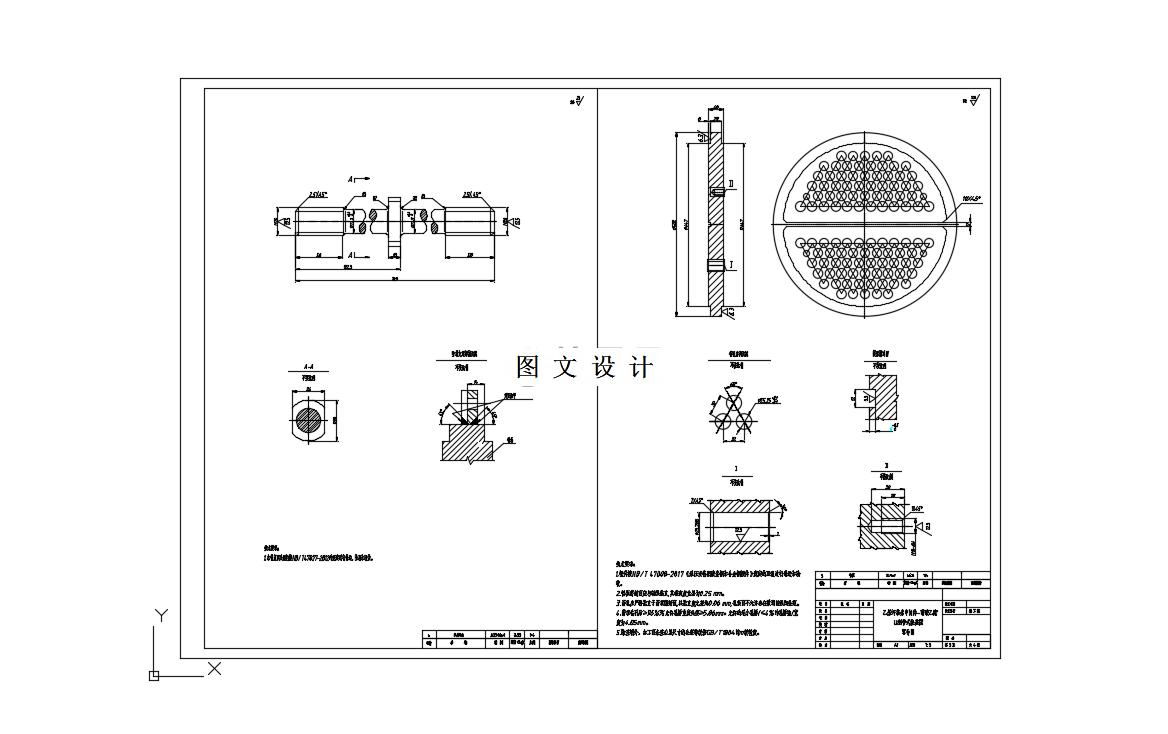

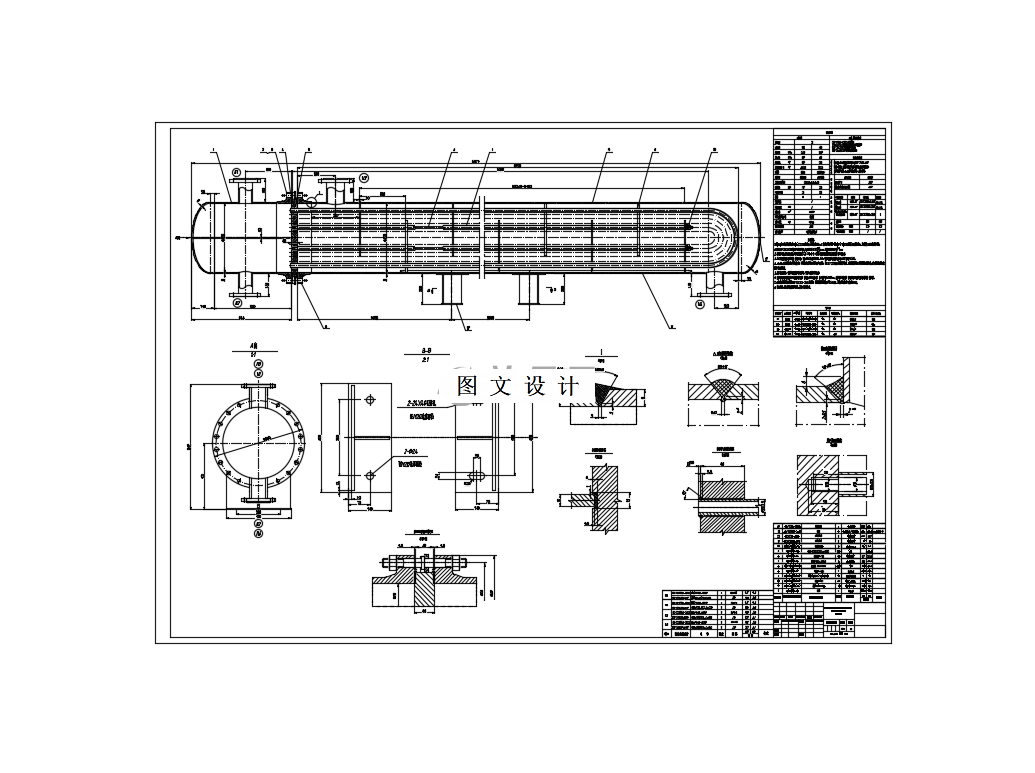

CAD版本图纸,共6张

摘要

醋酸乙酯的用途广泛。本课题设计一套15万吨/年醋酸乙酯热交换装置。换热介质为循环水和乙酸异丙酯,易结垢,温差较小,所以选择的换热设备为管壳式换热器中的U型管换热器。其结构简单,造价实惠,无热应力,易于清洗,传热性能较好,且循环水走管程,乙酸异丙酯走壳程。本次设计的工艺计算主要包括确定流体物性参数、估算换热面积、确定换热管数和程数、计算流体流动阻力等。结构计算和强度校核主要包括筒体管箱设计和校核、封头设计和校核、接管设计、换热管设计、管箱法兰及其紧固件设计、接管法兰及其紧固件设计、拉杆和定距管设计、管板设计和校核、鞍座设计和校核等。本次设计主要结算结果如下:换热管规格为,管长为6000m,共106根,材料为20号钢。所设计压力容器属于长圆形截面容器,所以筒体,壳体和封头的直径、厚度相等。直径为400mm,厚度为8mm,材料都为Q345R,管箱和壳体封头都为EHA标准椭圆封头。所有校核均满足要求。925670
