M8790-水冷却器设计（以煤油为例） 下载积分：50　资料编号： M8790

作品包括:

Word版设计说明书1份

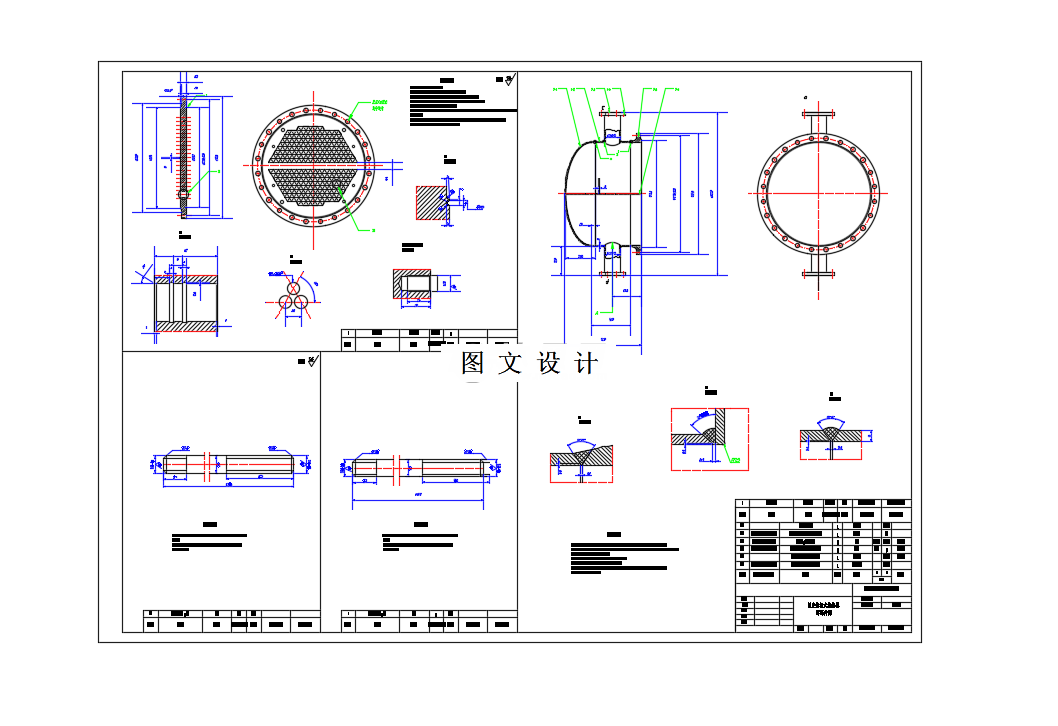

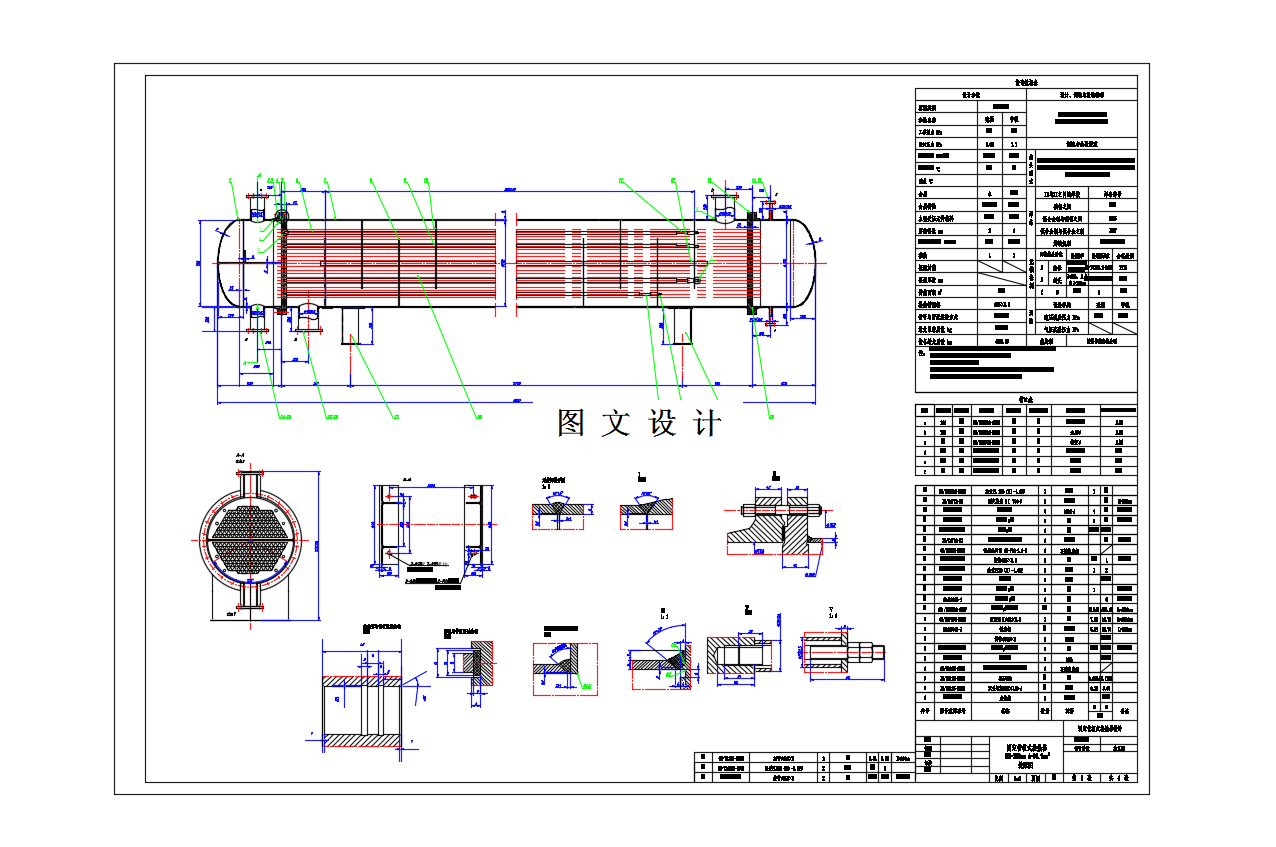

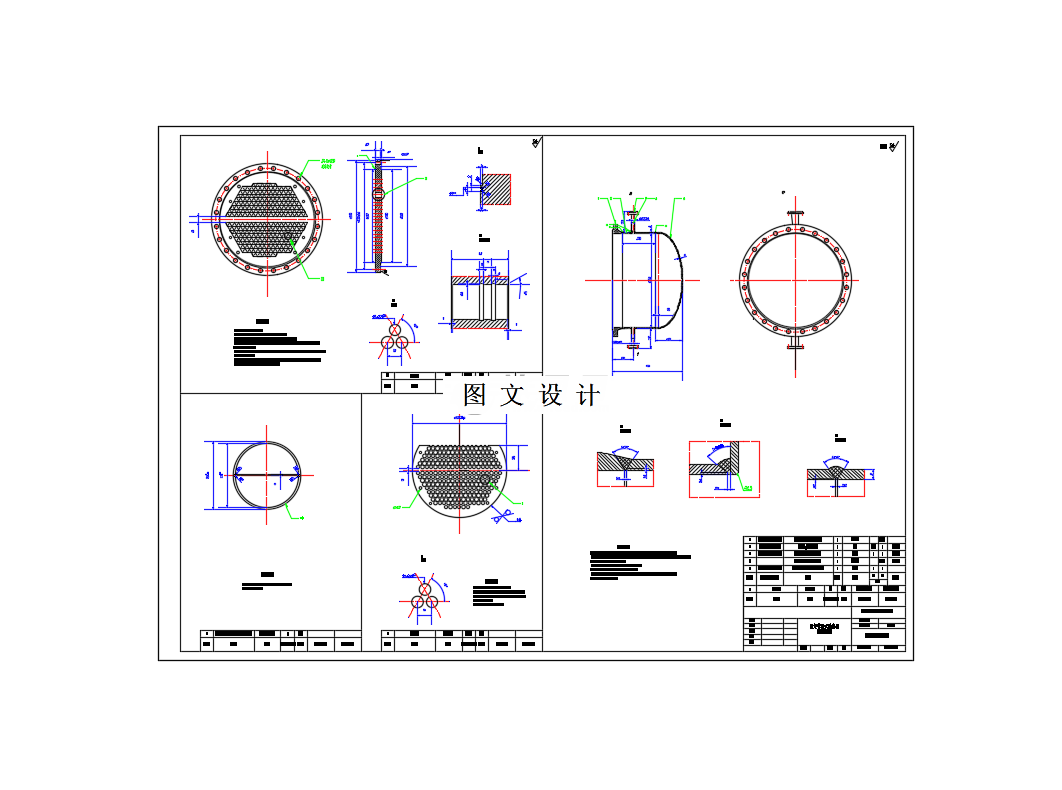

CAD版本图纸，共9张

摘要

换热器是如今工业生产中一种非常常见且重要的换热设备，在工业生产中，换热器可以使不同流体之间完成热量的传递，在很多具体工业部门中有广泛的应用，如食品，轻工，制药，炼油等等。随着工业发展，环保要求与经济效益也成为了目前换热器设计和应用的重点。本次设计中，管程中介质为进口温度30℃，出口温度40℃的冷却水，壳程中介质为进口温度130℃，出口温度60℃的煤油，最大工作压力为1.1MPa。设计过程中需要严格按照国家标准，主要标准依据有GB/T151-2014《热交换器》和GB150-2011《压力容器》。设计过程中的三大部分及大致内容有以下：通过已知物料参数进行工艺计算，得出传热面积，核算管程与壳程压强降等。参考相关国家标准选取并设计封头、换热管、法兰、管板、折流板、鞍座等等部件的具体型式、尺寸等等的结构设计。根据结构设计确定的设计参数，需要最后一步强度校核，对各部件厚度、开孔补强进行强度校核，以及在六种不同的危险工况下分析、计算、校核管板强度。确认以上工作无误后完成编写以及设计图纸的绘制。
