W110B-阀盖加工工艺及钻4-14孔夹具设计【含SW三维图】 下载积分：80　资料编号： W110B

作品包括:

说明书1份，共37页，约11000字左右

工序卡7张

工艺过程卡1张

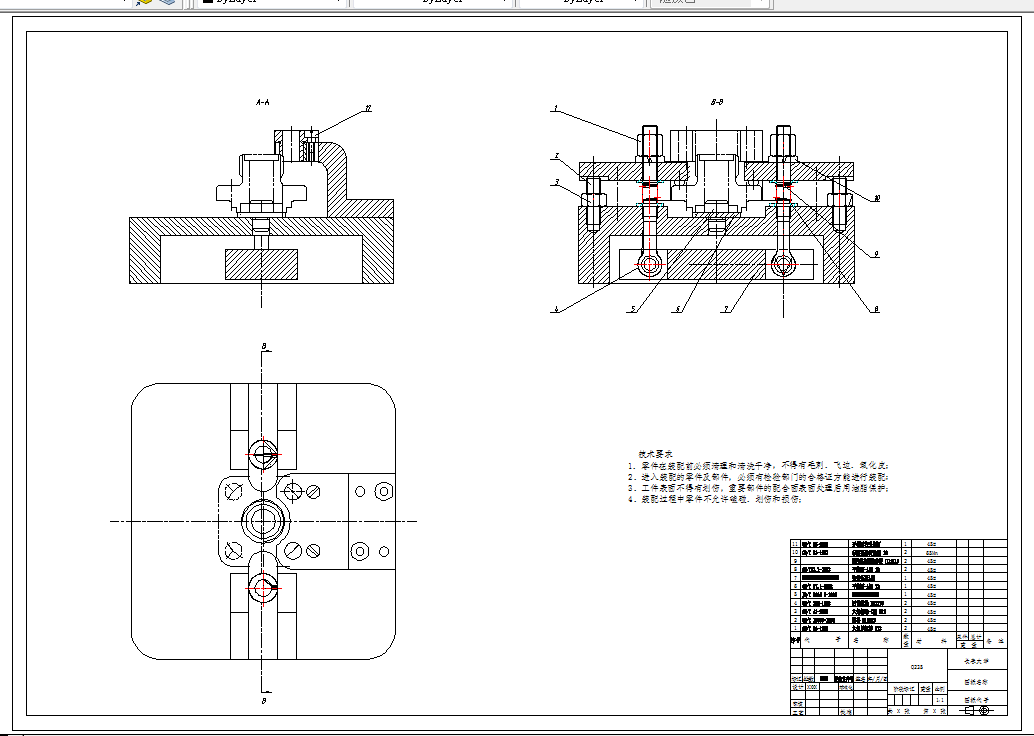

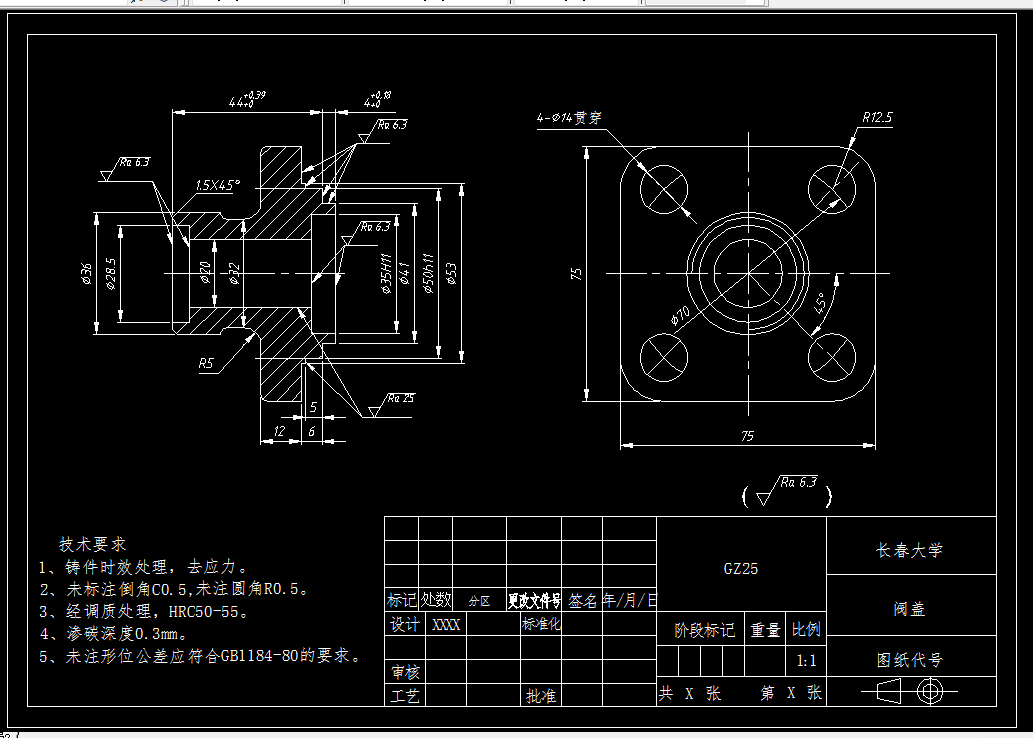

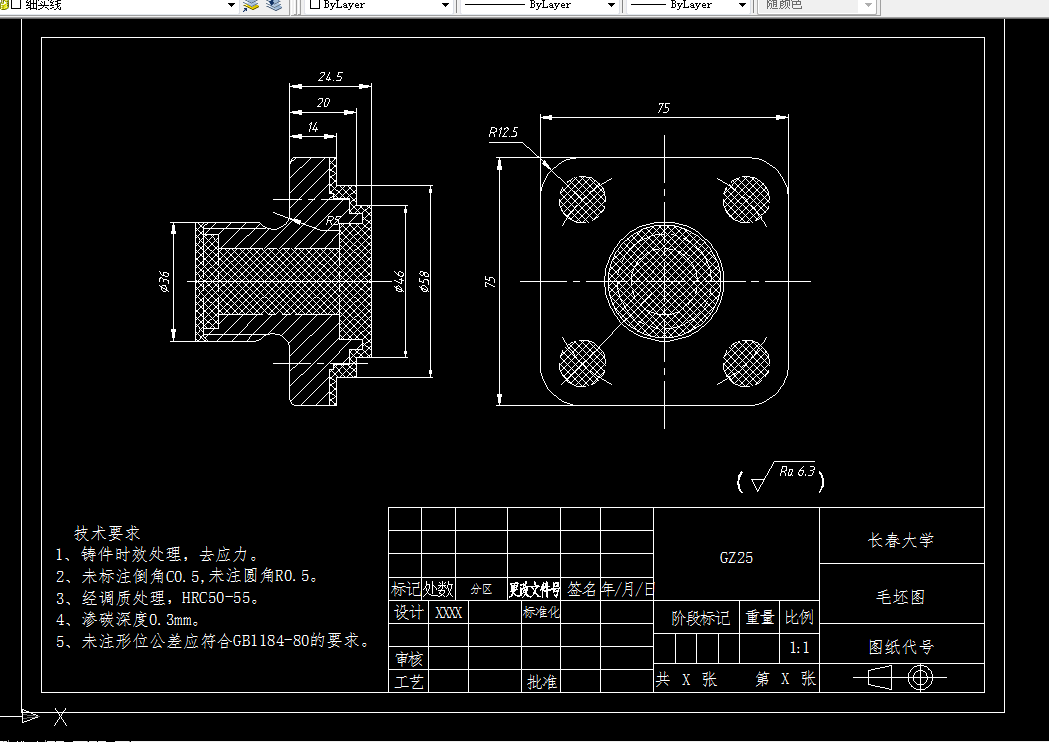

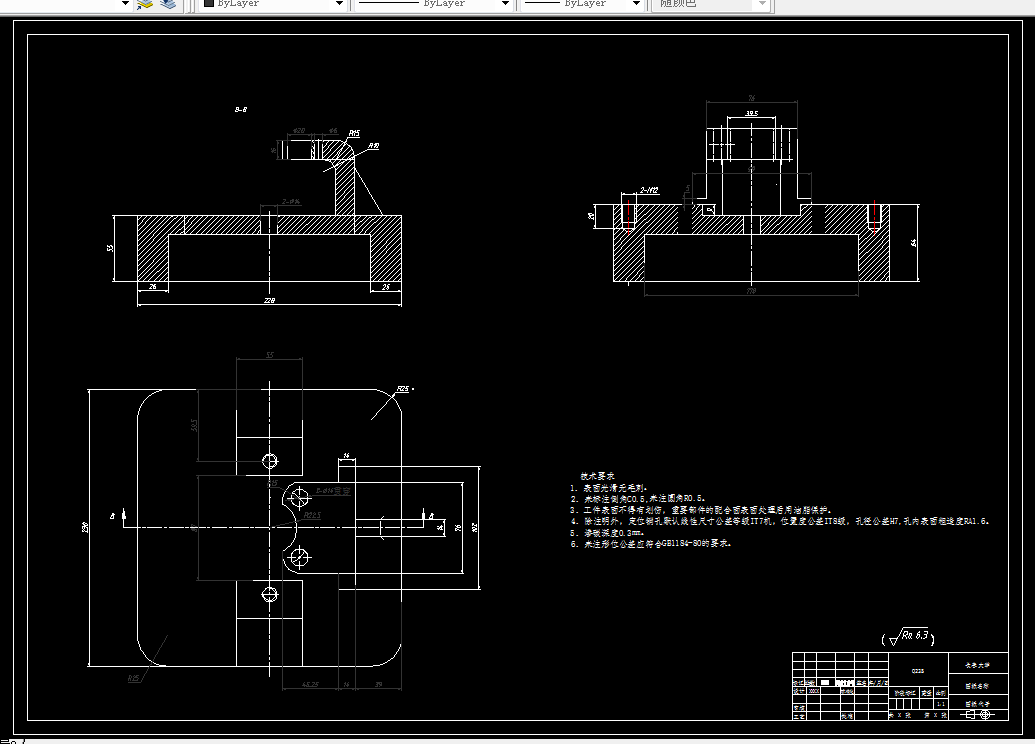

CAD版本图纸，共4张

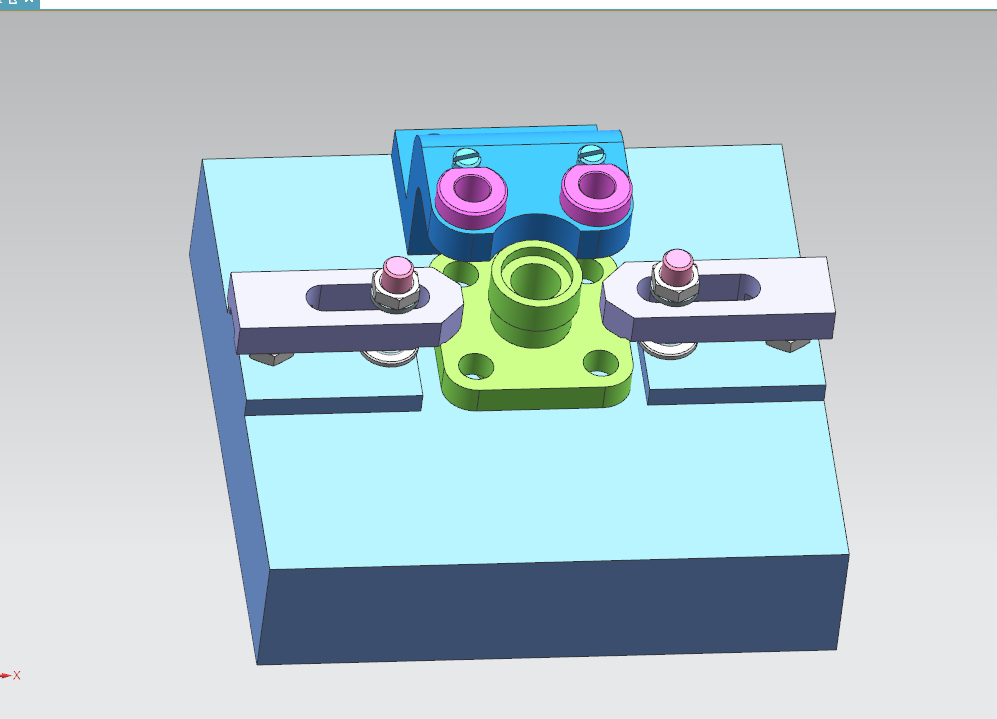

SW三维图一套

目  录

摘　要 I

Abstract II

目  录 III

序 言 1

一、零件分析及毛胚形式确定 2

1.1.零件的工艺分析 2

1.2.零件的生产类型 2

1.3.选择毛坯 2

二、选择加工方法，制定工艺路线 3

2.1.定位基准的选择 3

2.2.零件表面加工方法的选择 3

2.3.制定工艺路线 3

2.4确定毛胚尺寸 4

三、工艺参数计算 6

3.1工序一粗车、半精车、精车阀盖两端面 6

3.2工序二钻、扩孔Φ20 14

3.3 工序三：粗车内孔Φ35及内侧面 15

3.4 工序四：车Φ41、Φ53外圆及端面 18

3.5 工序五：磨Φ50外圆 22

3.6 工序六：车Φ28.5孔及内侧面 24

3.7 工序八：钻4-Φ14孔 27

四、夹具设计 28

4.1 拟定定位方案和选择定位元件 28

4.2工件定位的基本原理 28

4.3工件定位的类型 28

4.4定位基准的选择 29

4.5工件定位方式及其定位元件 29

4.6夹具的分类 29

4.6切削力和夹紧力的计算 30

4.8夹具体的设计 31

4.11夹具装配图 31

设计体会 32

参考文献 33
