B451-ZY20001426掩护式液压支架设计 下载积分：150　资料编号： B451

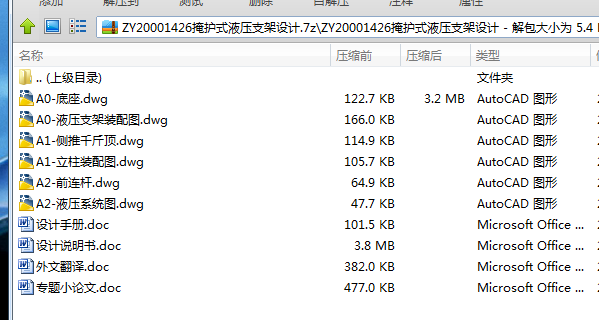

作品包括:

Word版说明书1份，共56页，约22000字

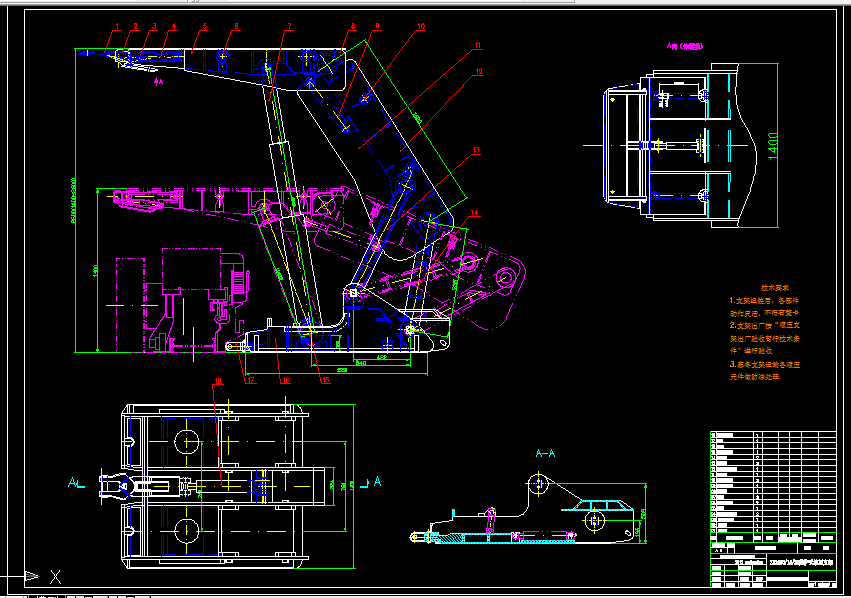

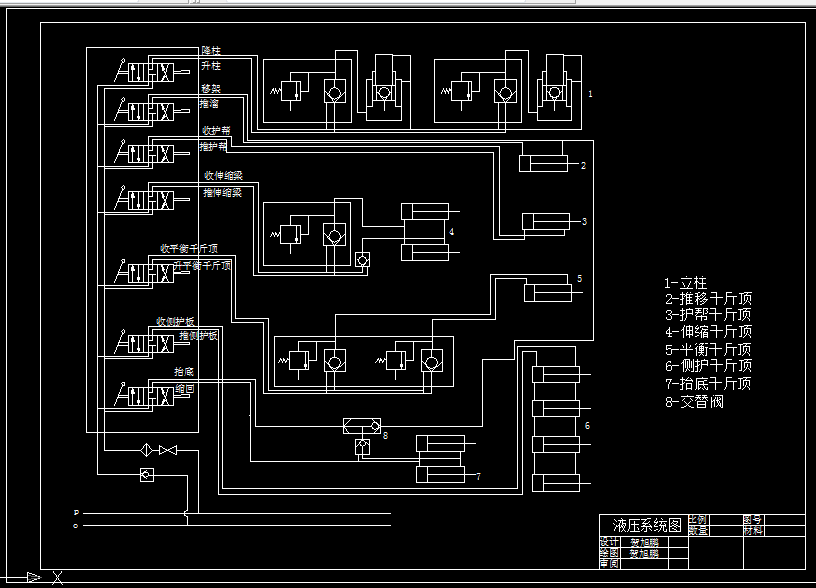

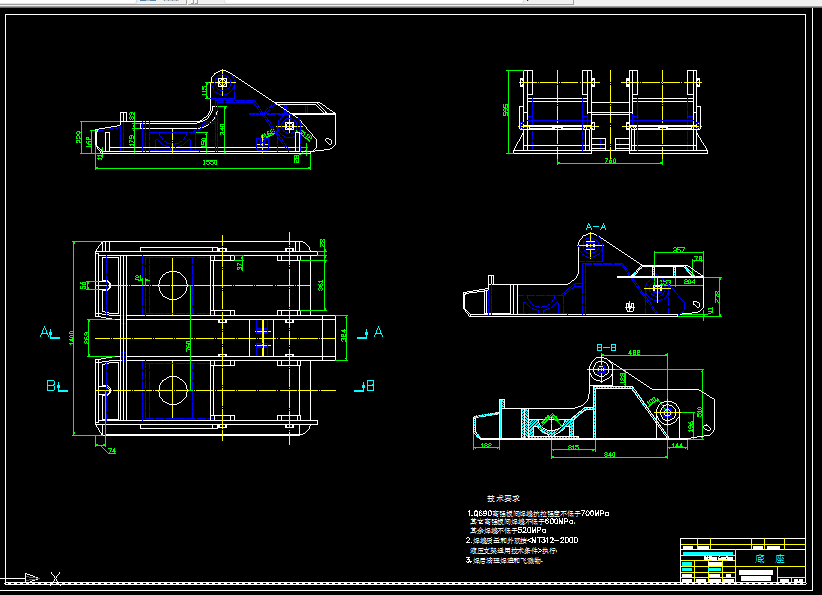

CAD版本图纸，共6张

摘  要

液压支架广泛应用于现代长壁采煤工作面上。液压支架不但能够支撑顶板、推进工作面刮板输送机、自行前移，而且液压支架能够为井下联合采煤作业提供一个安全的环境。正确、合理地选择液压支架架型是长壁工作面采煤成功的前提和关键。因此，综合机械化采煤是大幅度增加煤炭产量、提高经济效益的必由之路。为了满足对煤炭日益增长的需要，必须大量生产综合机械化采煤设备，迅速增加综合机械化采煤工作面。

本文主要介绍支护设备的发展历史及最新动态；液压支架的发展历程及发展趋势；液压支架的组成、作用和分类；液压支架的液压控制系统；液压支架设计的一般步骤；液压支架的操纵、维护、故障分析及处理等。在ZY2000/14/26型掩护式支架的设计过程中，着重对顶梁、掩护梁、底座和立柱以及四连杆机构进行了分析和设计。对重要结构件如顶梁、底座和立柱等进行了分析，根据其常见失效形式、影响因素及基本设计要求，给出了重要结构件的受力分析、强度和刚度的设计方法。最后，本文对液压支架的使用、维护与发展趋势做了简单的叙述。

关键词：ZY2000/14/26型掩护支架； 液压支架； 结构设计； 强度分析

摘  要 I

ABSTRACT II

第一章 概 述 1

1.1我国液压支架的发展 1

1.2 液压支架的用途、工作原理及分类 1

1.2.1 液压支架的用途 1

1.2.2 液压支架的工作过程及原理 1

1.2.3 液压支架的分类 2

1.3 液压支架的组成 3

1.4 采煤工作面液压支架设计要求 4

1.5 本文所做的主要工作 4

第二章 液压支架整体结构尺寸设计 5

2.1支架高度和支架间距的确定 5

2.1.1 支架的高度和支架的伸缩比 5

2.1.2 支架间距和宽度的确定 5

2.2 底座长度的确定 6

2.3 顶梁长度的确定 6

2.3.1 支架工作方式对支架顶梁长度的影响 6

2.3.2 顶梁长度计算 6

2.4 四连杆机构的确定 6

2.4.1 四连杆机构设计的要求 6

2.4.2 四连杆机构的设计 7

第三章 液压支架部件设计 11

3.1 顶梁 11

3.1.1 顶梁的主要作用 11

3.1.2  结构型式 11

3.1.3  顶梁结构和断面形状 12

3.2 顶梁侧护板 14

3.2.1  侧护板的主要作用 14

3.2.2 侧护板的种类与选择 14

3.3 底座 14

3.3.1 底座的主要作用 14

3.3.2 底座的结构型式、特点与选择 14

3.4推移装置 15

3.5立柱的设计 17

3.5.1 立柱的类型 17

3.5.2 立柱的结构 17

3.5.3 立柱的设计及强度校核 19

3.5.4 活塞杆及强度校核 22

3.6 拟订液压系统 25

3.7 液压支架的主要技术参数 26

第四章 液压支架的受力分析 29

4.1 支架的受力分析与计算 29

4.1.1支架整体受力分析 29

4.1.2 顶梁受力分析与计算 30

4.1.3  底座受力分析与计算 33

4.2 顶梁和底座的载荷分布 34

4.2.1 顶梁的载荷分布 34

4.2.2 支护强度计算 35

4.2.3 底座接触比压计算 36

4.3 支护效率 37

第五章 液压支架的强度计算 39

5.1 强度计算条件 39

5.2 强度校核 40

5.2.1 顶梁的强度校核 40

5.2.2 底座的强度校核 41

5.2.3 顶梁上平衡千斤顶耳板与销轴强度校核 43

第六章 液压支架的使用、维护 45

6.1 液压支架操作 45

6.2 液压支架操作管理事项 45

6.3 液压支架的故障及排除 45

6.3.1 结构件和连接销轴 46

6.3.2 液压系统及液压元件 46

6.4 液压支架的现代设计方法 47

6.5 液压支架的研究途径 48

结  论 49

参考文献 50

致  谢 51
