B461-弧形闸门启闭机控制系统二次控制回路的设计 下载积分：50　资料编号： B461

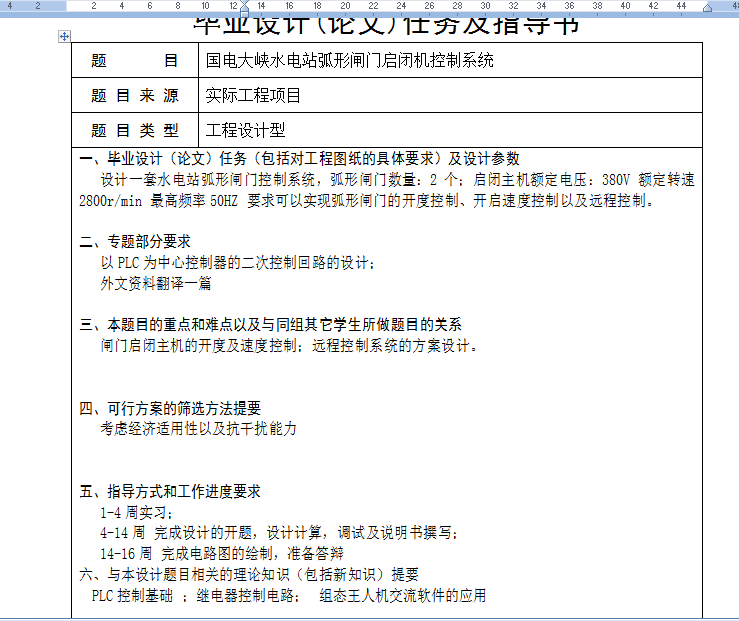

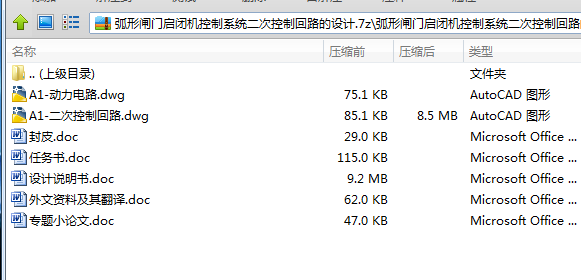

作品包括:

Word版说明书1份，共70页，约30000字

CAD版本图纸，共2张

摘要

     国电大坝水电站是一座装机容量为20000KW的小型水电站，位于湖北省竹溪县。水电站大坝在汛期需要根据洪水的到来及天气预报灵活地进行调度，既要确保电站本身安全和上下游防洪，又要力争在来水量少时及时蓄水，保持水位，充分发挥电站效益。通过控制闸门开度可以达到控制水位的目的，闸门开度大，水位降低，在洪水到来之际可以泄洪，闸门开度小，水位升高，水量较少时可以及时蓄水。

     大峡水电站的后台集控室与大坝之间有较远距离，工作人员从后台到大坝需要一段时间，这在一方面增加了劳动强度，另一方面是对大坝闸门的控制难度增大。在后台直接控制闸门动作的远程控制中心可以解决以上问题。

     本文设计了国电大峡水电站大坝弧形闸门启闭机控制系统，包括控制电路、动力电路、远程控制系统，及软件系统。能在远程及现场实现弧形闸门启闭控制，包括连续的开度控制、提升及下降速度控制、防护报警等功能。

关键词： 水电站； 闸门； 控制系统 ； 远程控制

目   录

摘要 I

Abstract II

第1章  绪 论 1

1.1 设计题目背景及来源 1

1.2国内外水电站自动化技术发展状况 2

1.3本设计的意义及目的 9

1.4课题主要研究内容 9

第2章 启闭机控制系统硬件设计 11

2.1弧形闸门运行对控制系统的要求 11

2.2　控制系统总体方案设计 12

2.2.1ＤＳＰ＋后台工控机 12

2.2.2 以单片微型计算机为核心数据处理器的单CPU集中控制系统 13

2.2.3 PLC+后台工控机控制系统 14

2.3 控制系统电路设计 16

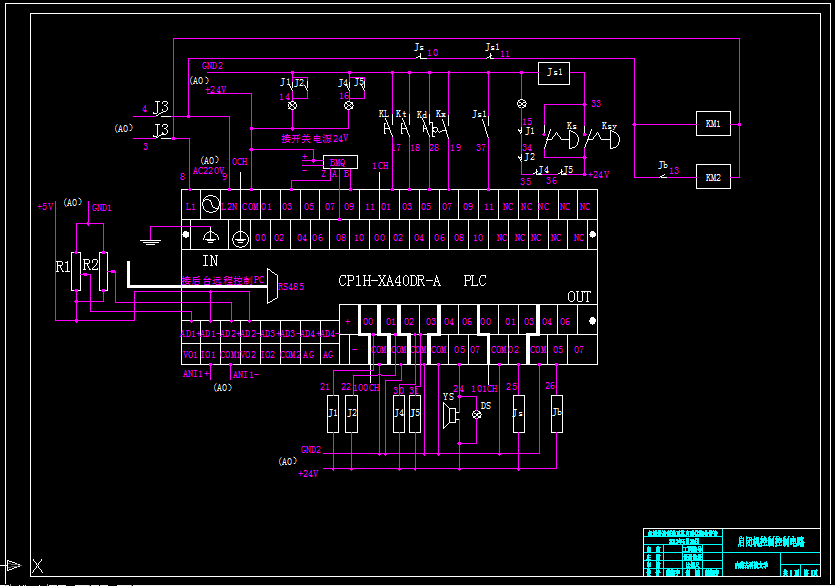

2.3.1 由PLC为中心控制器构成的二次控制电路 16

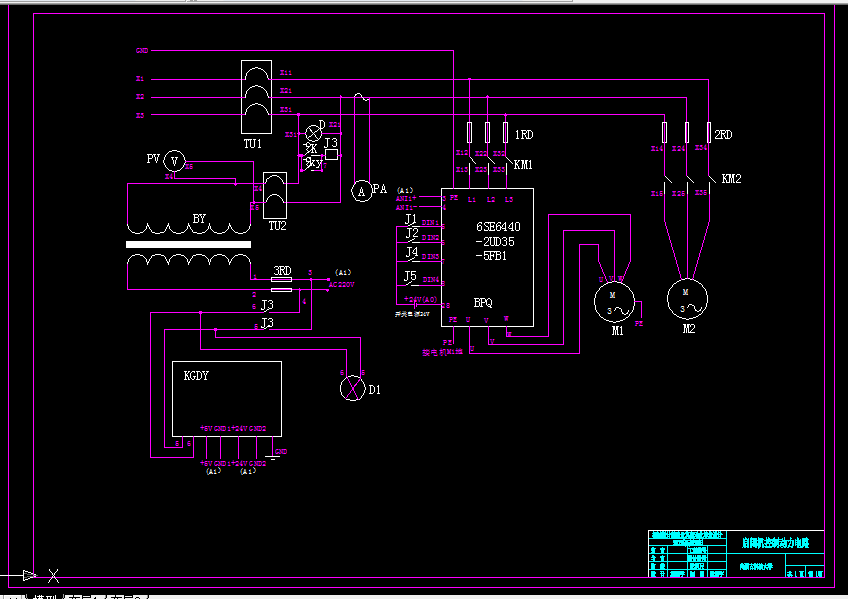

2.3.2 动力控制电路 18

2.3.3 由RS485及后台工控机组成的远程控制系统 29

第3章 控制系统软件设计 34

3.1 控制系统对软件的要求 34

3.1.1 控制系统软件概述 34

3.1.2 组态软件 35

3.1.3 控制系统对软件的需求 36

3.2控制系统软件设计 37

3.2.1 软件系统概述 37

3.2.2 功能实现 37

3.2.3 前沿控制软件 38

3.2.4 数据显示程序设计 46

3.3 基于组态王的远程控制软件设计 48

3.3.1 软件系统概述 48

3.3.2 控制系统软件核心单元 49

3.3.3 组态王概述 50

3.3.4远程控制系统界面设计 50

3.3.5 系统报警设计 52

第4章 实验室调试及运行试验 55

4.1 试验目的 55

4.2试验过程 55

4.3 试验总结 59

第5章 总结与展望 60

5.1 全文总结 60

5.2  展望 61

第6章  结束语 62

参考文献 63
