M9144-40th干氯气冷却器设计 下载积分：50　资料编号： M9144

作品包括:

Word版设计说明书1份

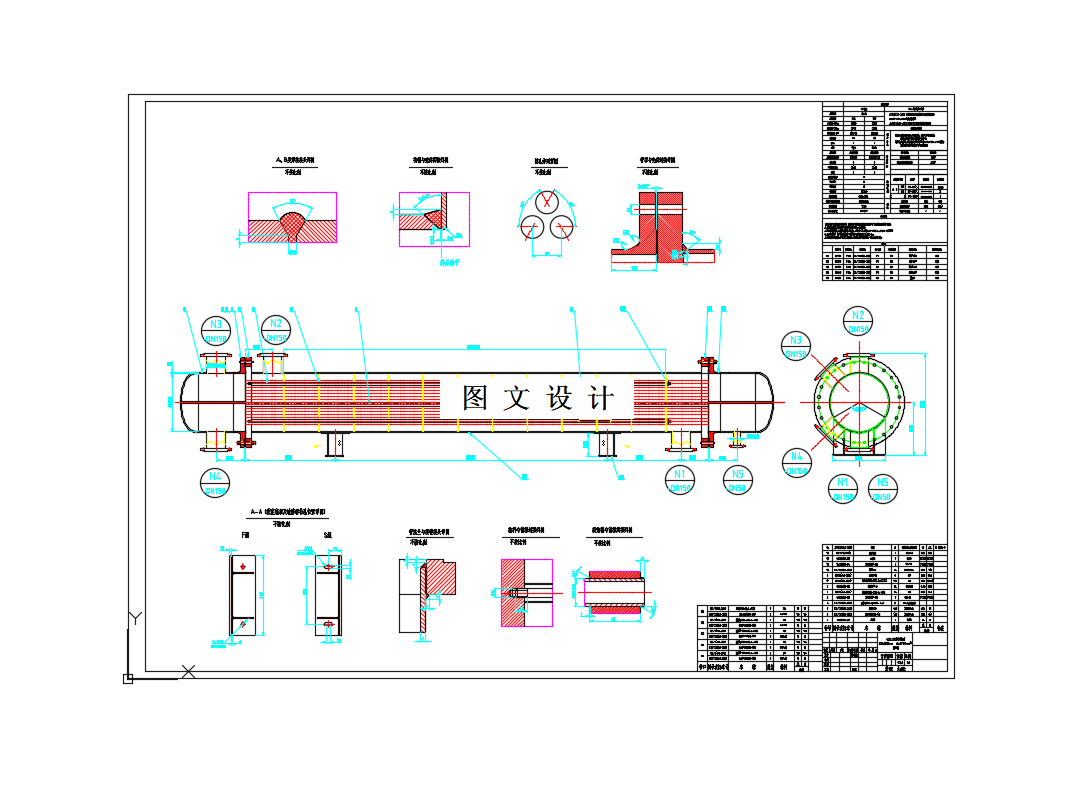

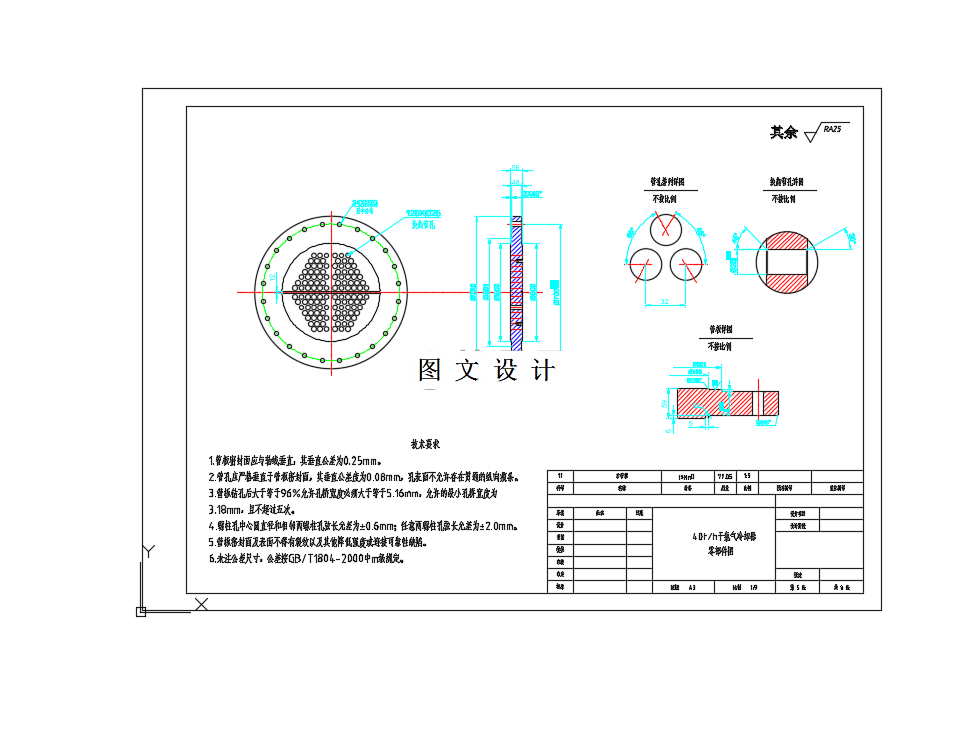

CAD版本图纸，共7张

摘要

换热器是化工生产过程中必不可少的换热设备，它广泛应用于各个行业，尤其是在石油和化工生产中。本次40t/h干氯气冷却器设计选用固定管板式换热器，从三个步骤进行设计，分别是工艺计算、结构设计和强度校核。在第一个步骤中，需要查取介质的物性参数、估算换热面积，从而进行换热器的选型，对传热系数进行估算与校核，最后计算压降以使计算满足设计要求。而在结构设计部分，主要涉及封头、筒体以及管箱壁厚的计算并进行应力校核和液压试验，法兰的选型、开孔处的补强，管板的设计与校核，选取支座等。在设计换热器时，满足功能要求的同时，需要考虑经济效益，因此最后进行经济的核算。
