Z1068-折叠式跑步机设计 下载积分：50　资料编号： Z1068

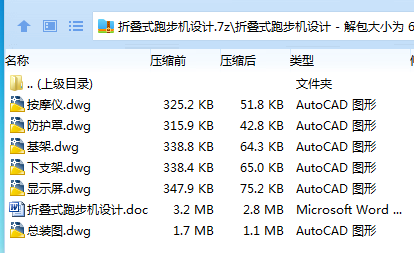

作品包括:

Word版设计说明书1份，共43页，约17000字

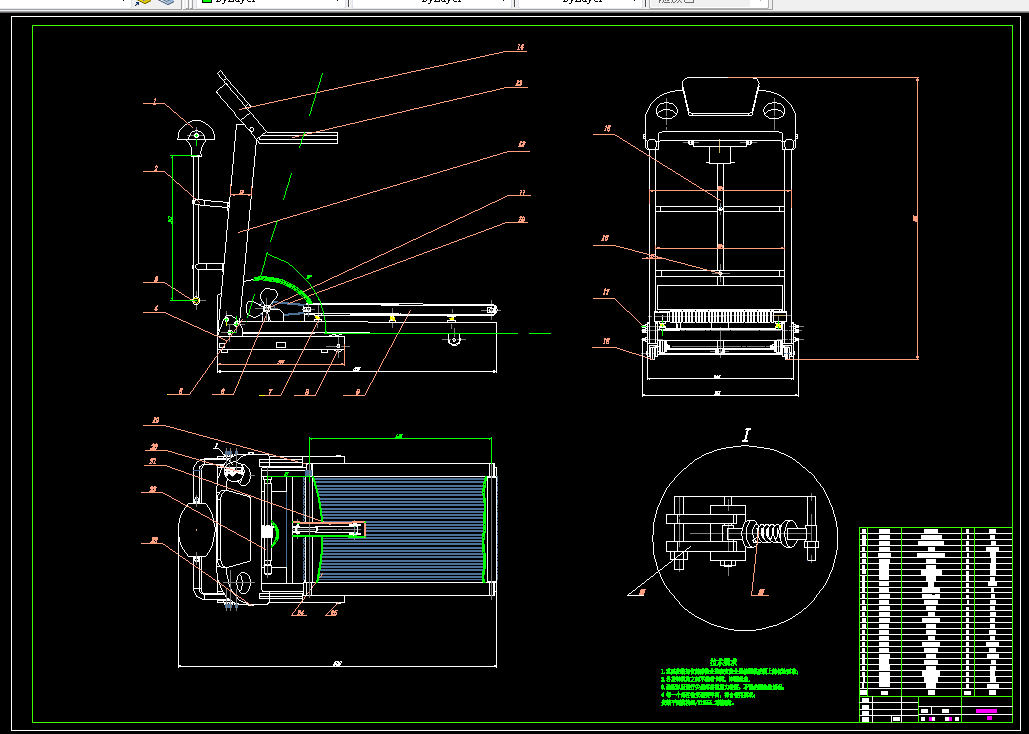

CAD版本图纸，共6张

摘要

近年来随着人们生活节奏的加快，对于锻炼身体已经不能采用传统的跑步方式，大多数工薪阶层在进行健身运动时选择以跑步机作为主要锻炼器材。随着近年来健身器材的不断发展，跑步机向着小型化、功能化的方向发展，从而折叠型跑步机成为了目前发展的主流。本次设计是一种新型的折叠型跑步机，该跑步机具有的特色为可折叠，同时还具有多功能的优化设计，本文在进行设计过程中主要包括以下内容：

一：在外形设计方面，重点对折叠性能进行了优化升级，并且在设计过程中对支架、基架、跑带、跑板以及多功能显示屏方面进行了优化设计。在跑步机的主体材料方面，本文选择较为成熟的ABS塑料。既减轻了跑步机的重量，又提高了跑步机的强度，另外在测速仪、心跳仪、测里程等方面都进行了可视化的优化，提高了跑步机的功能。

二：在传动设计方面，对跑步机的传动轴，带轮以及电机进行了优化设计，确定了跑步机的最大载重，并且在此基础上对跑步机的功率速率进行优化，最终提高了跑步机的可实用性。

三：在辅助机构设计方面，增加了跑步机等俯卧撑功能，同时在音乐播放，跑步休闲等方面进行了相应的机构设计，并且在跑步机上设置辅助支架以方便后期对跑步机进行辅助功能的安装。

四：在零件设计方面，通过CAE对零件进行三维结构的设计，并通过ANSYS软件对跑步机的个零件以及连接结构进行静力学分析，通过软件模拟对跑步机内部结构的应力进行可视化分析，最终对本跑步机的结构设计进行量化分析。

在设计完成后在UG和CAD的辅助下进行工程图的绘制，以遍进行工业生产。

关键词 折叠型跑步机；结构设计；辅助设计；强度设计

目       录

摘要 I

Abstract II

1 绪论 1

1.1 跑步机国内外的现状 1

1.2 本课题的研究内容 2

2 总体方案设计 6

2.1 跑步机的组成结构和工作原理 6

2.2 跑步机的多功能性 7

2.3方案确定 8

3 总体结构设计 9

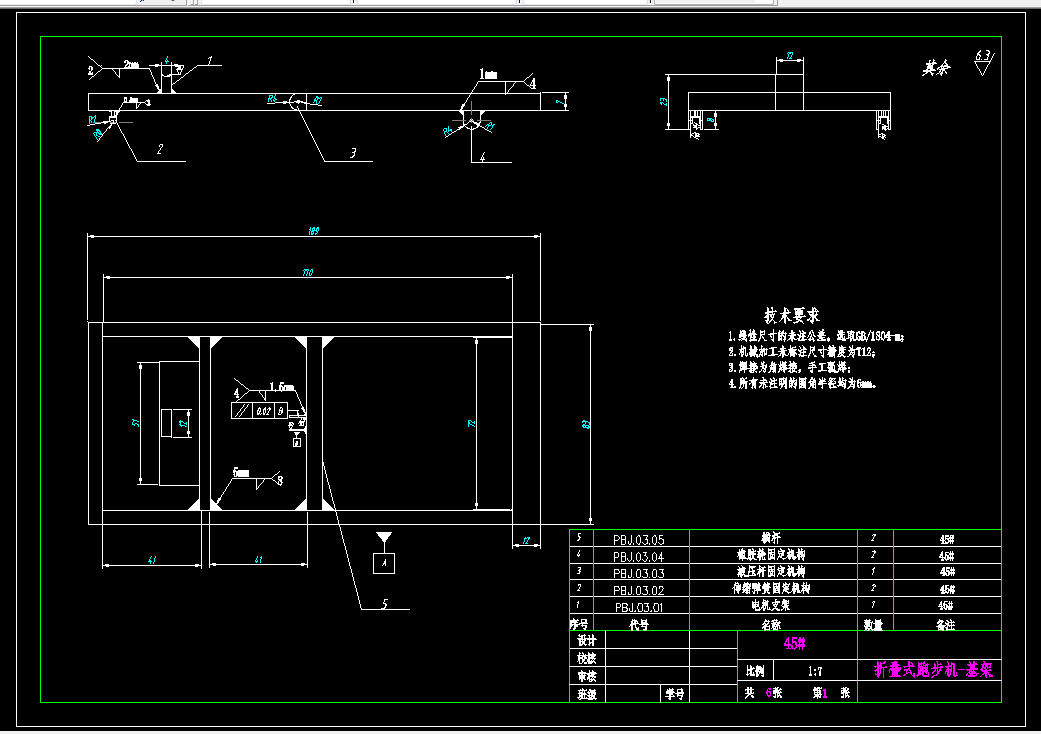

3.1 基架的设计 9

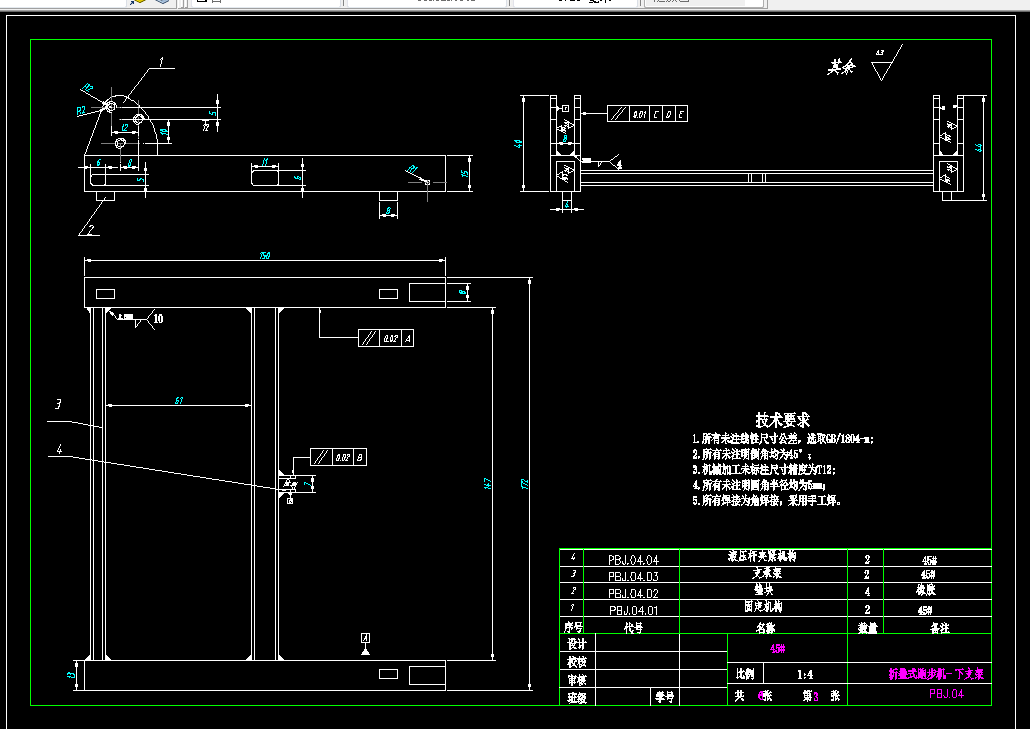

3.2 支架的设计 9

3.3 扶手和显示板的设计 10

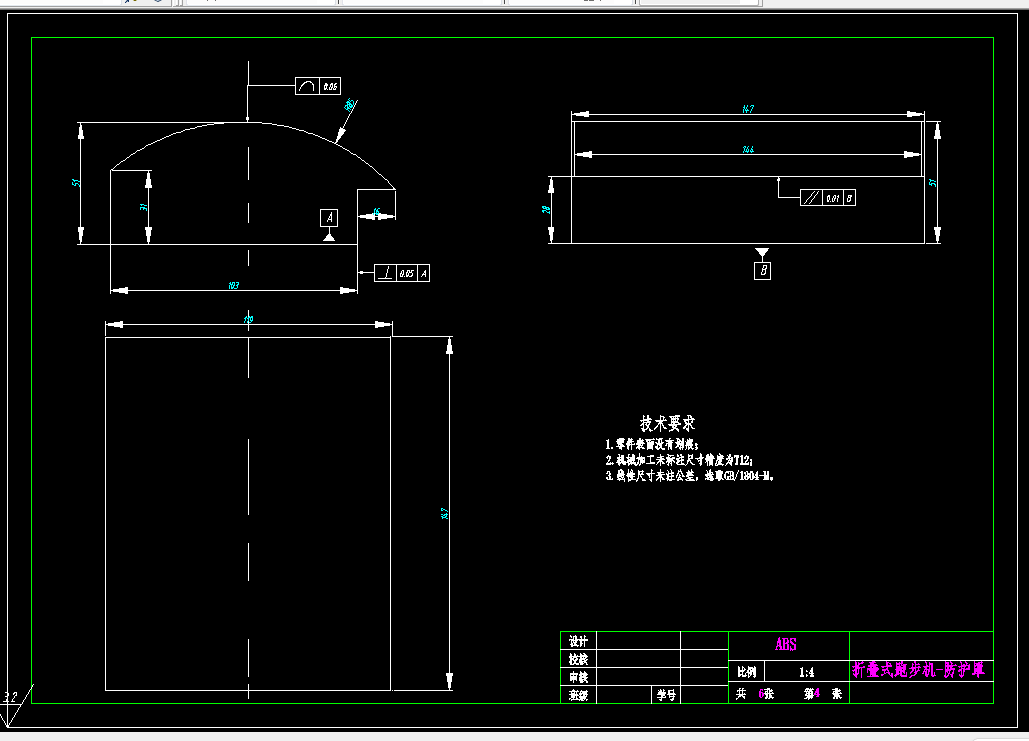

3.4 防护罩的设计 11

4 传动机构设计 13

4.1 传动带设计 13

4.2 电动机的选型和校核 20

4.3 散热扇的设计 21

4.4 滚筒和轴承的设计 22

4.5 跑步带设计 23

4.6 液压杆的设计 25

5 辅助机构的设计 27

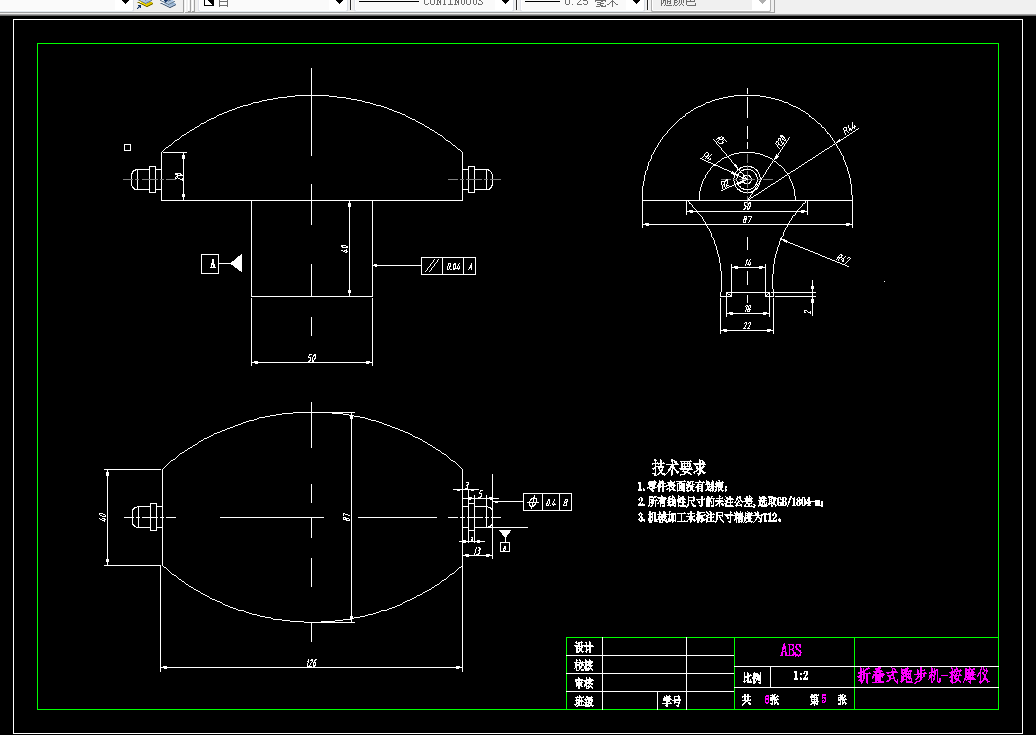

5.1 按摩仪的设计 27

5.2 仰卧起坐架的设计 28

6 折叠型跑步机关键零部件的CAE分析 30

7 跑步机总装及维护保养 35

7.1 跑台润滑油的添加 35

7.2 安装步骤 35

7.3 使用注意事项 35

总结 37

致谢 38

参考文献 39
