M9301-发动机连杆大头镗孔工序专用夹具设计 下载积分：50　资料编号： M9301

作品包括:

Word版设计说明书1份

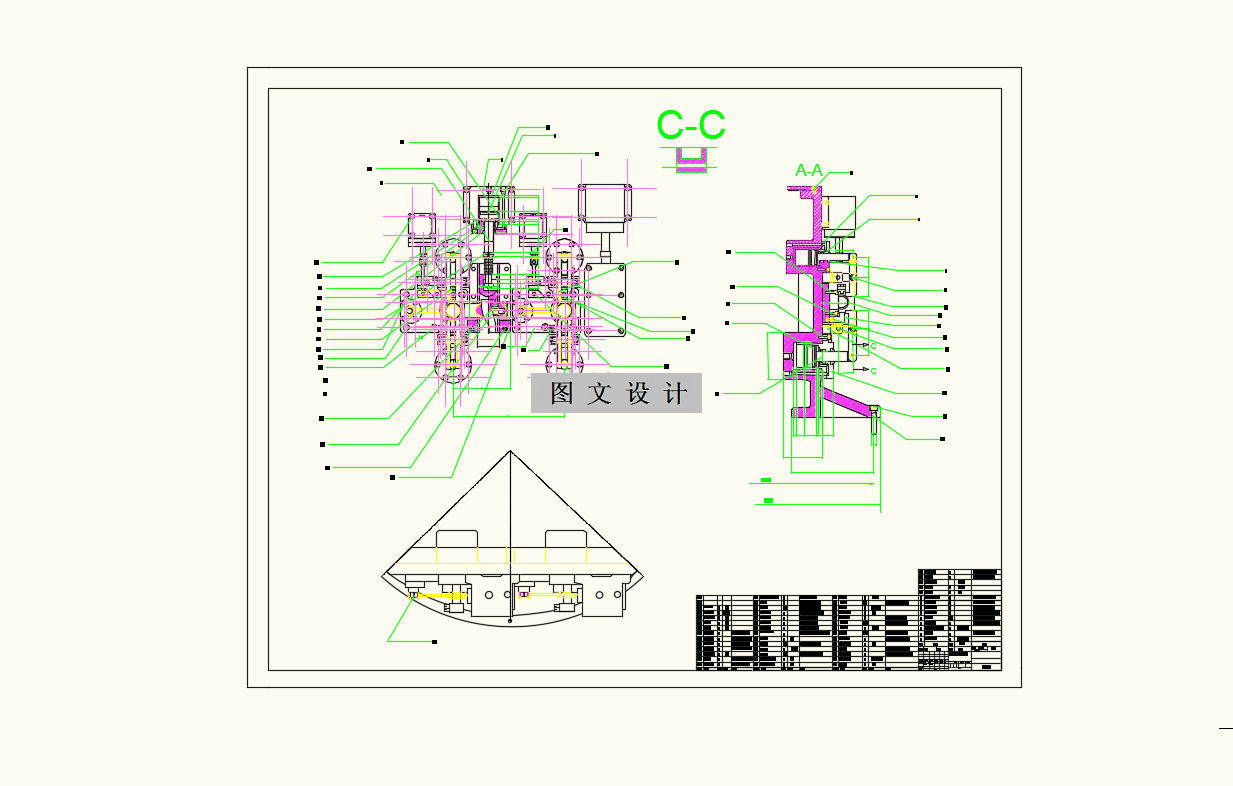

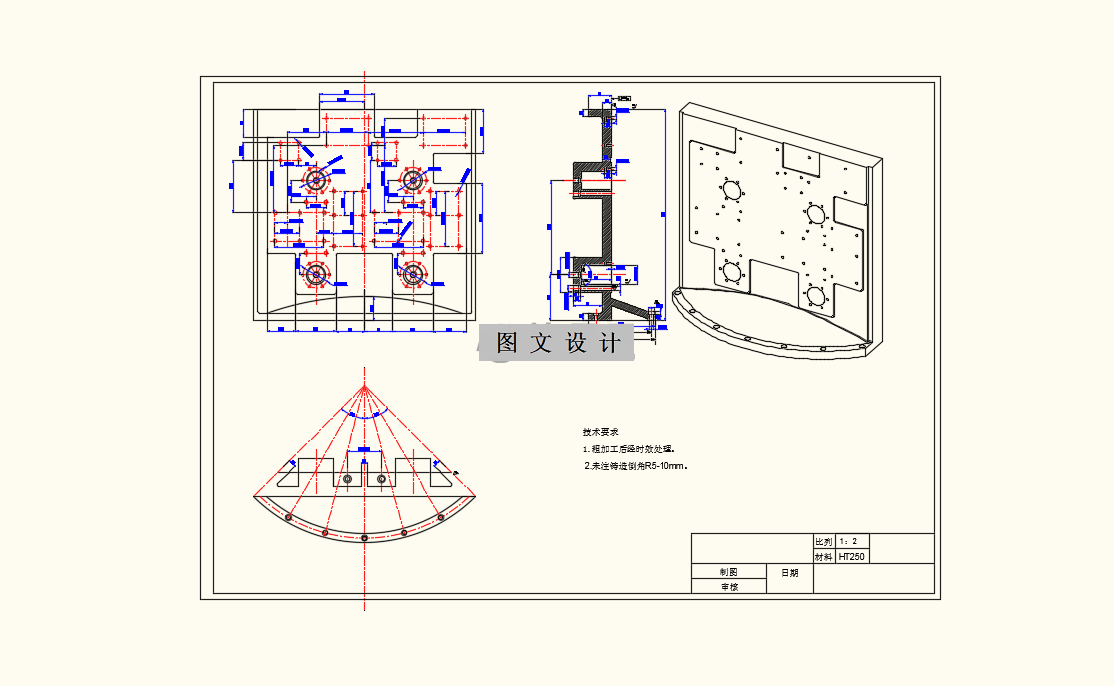

CAD版本图纸，共3张

摘要

本课题的设计任务是设计加工FAW130发动机连杆大头孔镗孔专用夹具。根据任务的生产纲领，此次设计对效率和精度要求比较高, 为此，设计了专门的钻床，以保证零件的质量和效率。专用夹具的设计首先要深入分析夹具设计的基本原则和方法，分析工艺对夹具的要求选择定位方案，然后通过对多种定位和夹紧方案的比较，选择出合适的方案，进行对方案的主要执行元件设计和计算，使得结构合理以及高效匹配，对于材料则是需要配合相应的材料要求进行处理。使用AutoCAD软件图形完成了夹具装配总图和夹具体零件图。
