作品包括:
Word版设计说明书1份

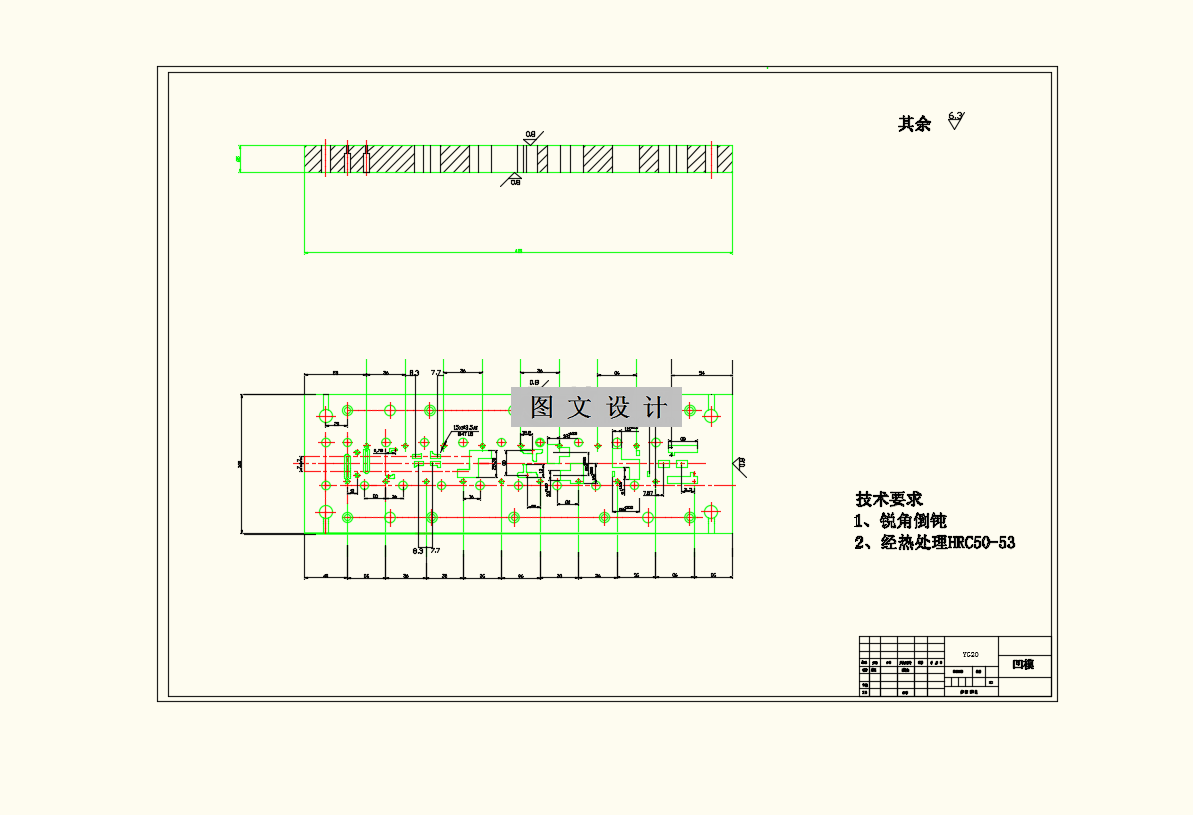

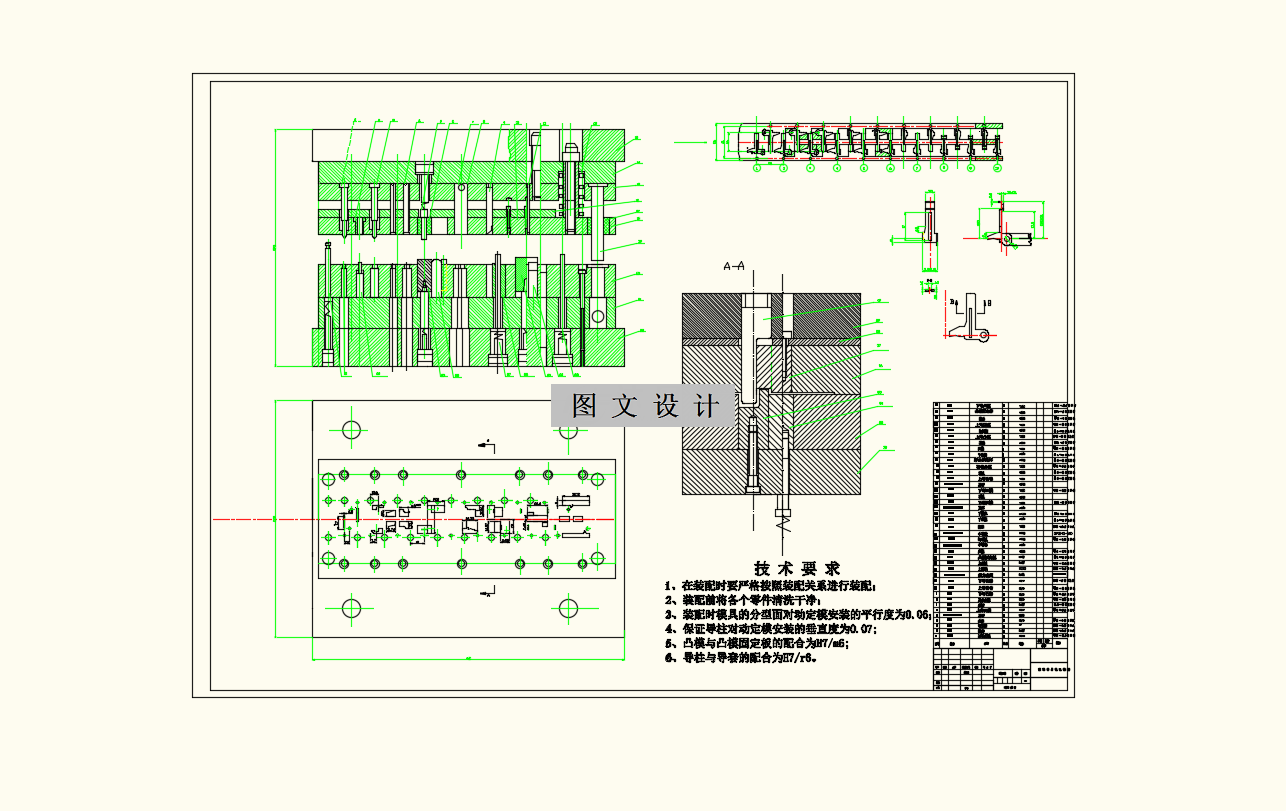

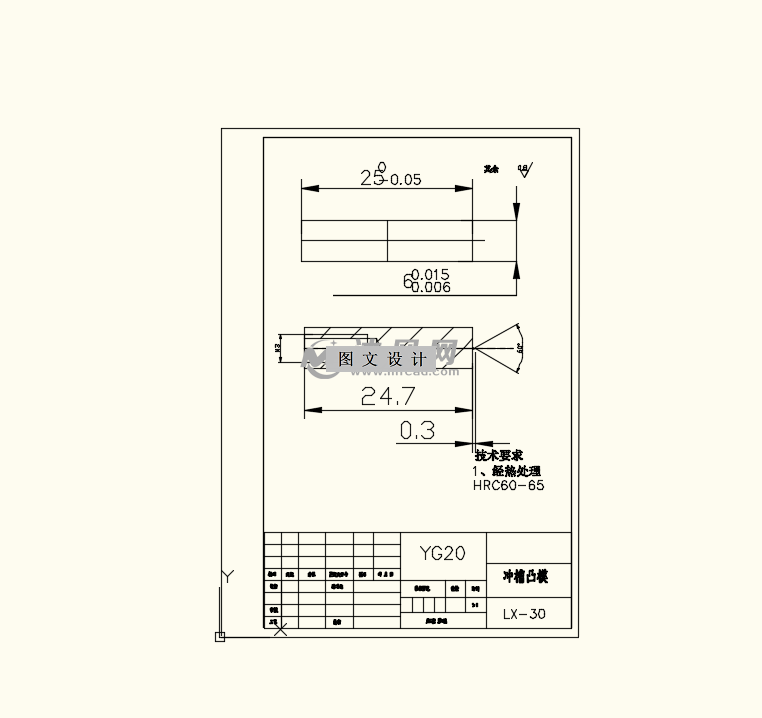

CAD版本图纸,共9张
摘要
本文分析了推板零件的工艺特点,借助 CAD 二维绘图软件进行推板零件展开后的尺寸计算,规划出一套合理的排样方案,并进行了冲压力计算、弯曲回弹的计算、凸凹模尺寸的计算等确定了模具基本结构,设计出了一套具有高生产效率的推板零件级进模。该级进模具有 10 个工位,包括压筋、冲裁、折弯等。各主体零部件如主要模板、凹模、凸模、卸料板等都进行了设计计算,并根据需求选择了合适的压力机设备,对于模具的工作过程、主要部件设计以及零件装配的要求进行了阐述。本设计将所学理论知识用于实践,进一步深化和巩固了所学的知识。
