M9434-门窗组角机设计 下载积分：100　资料编号： M9434

作品包括:

Word版设计说明书1份

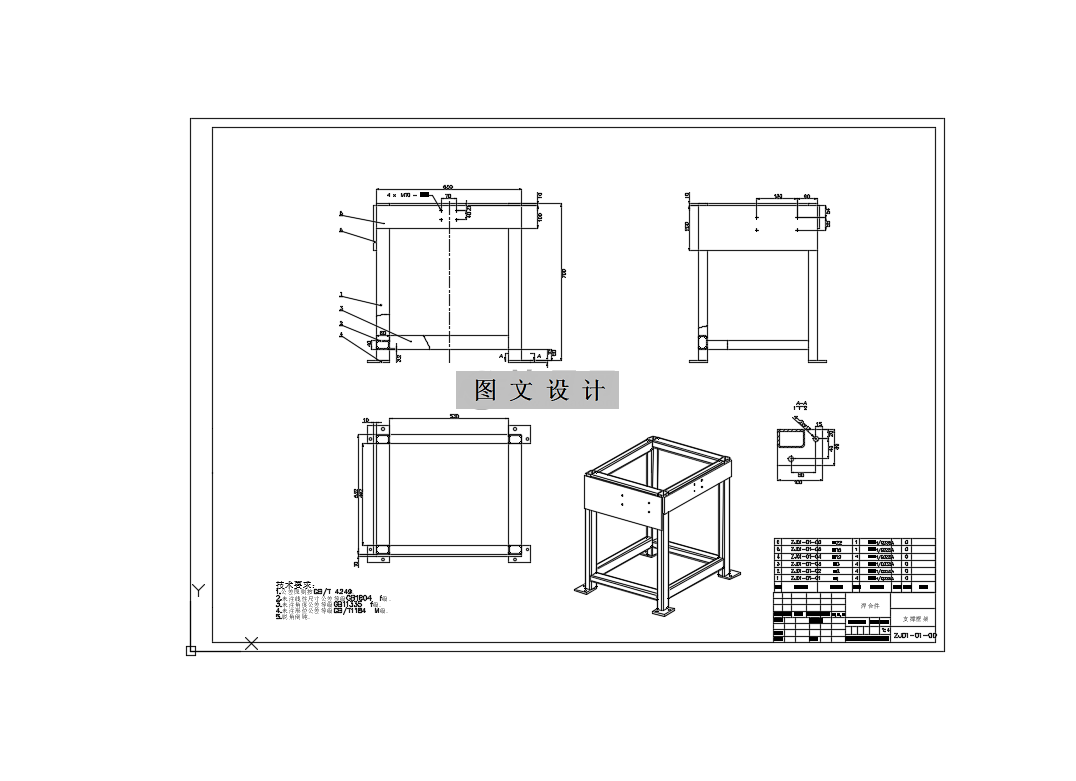

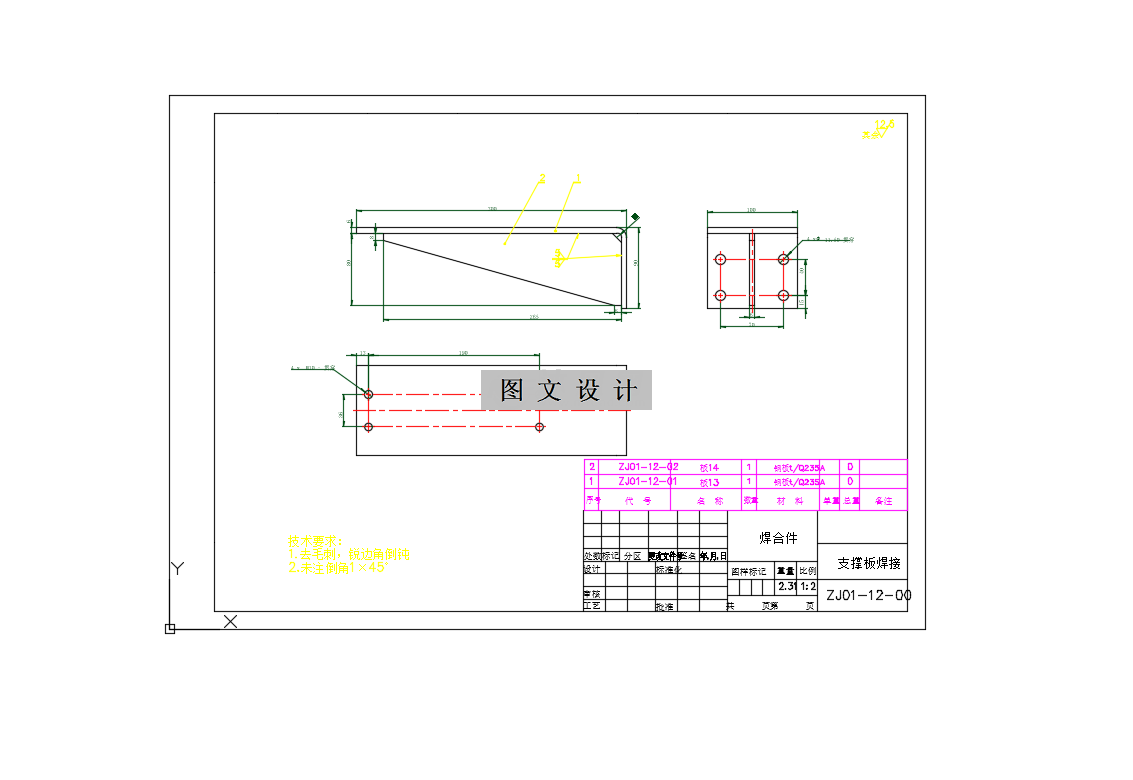

CAD版本图纸，共9张

摘要

本课题是门窗组角机的设计，首先认真了解门窗组角机的发展趋势，认识本课题设计的要求。组角机主要由定位夹紧装置、组角装置、支撑架等组成，其中定位机构采用成90°角V型定位块制成，在X轴方向能实现微调来满足冲铆刀对齐L型角铝凹槽；夹紧装置是用夹头夹紧门框的内侧边，夹头在液压缸的驱动下沿滑槽进给或退刀功能；组角装置是驱动两侧冲铆刀同时攻进，铆合铝型材成一体，为达到同时攻进的可靠性、安全性，此处结构采用机械机构，而非电控。 本门窗组角机为适应市场需求而设计研发机型，适应小企业及个体经营用户，所以整体结构趋于小型化、轻量化、高效、低功耗等设计理论。经过市场调研及查阅相关资料，拟定结构方案、传动路线及辅助原件的确定。
