M9474-雷达车天线阵面调平机械系统设计 下载积分：200　资料编号： M9474

作品包括:

Word版设计说明书1份

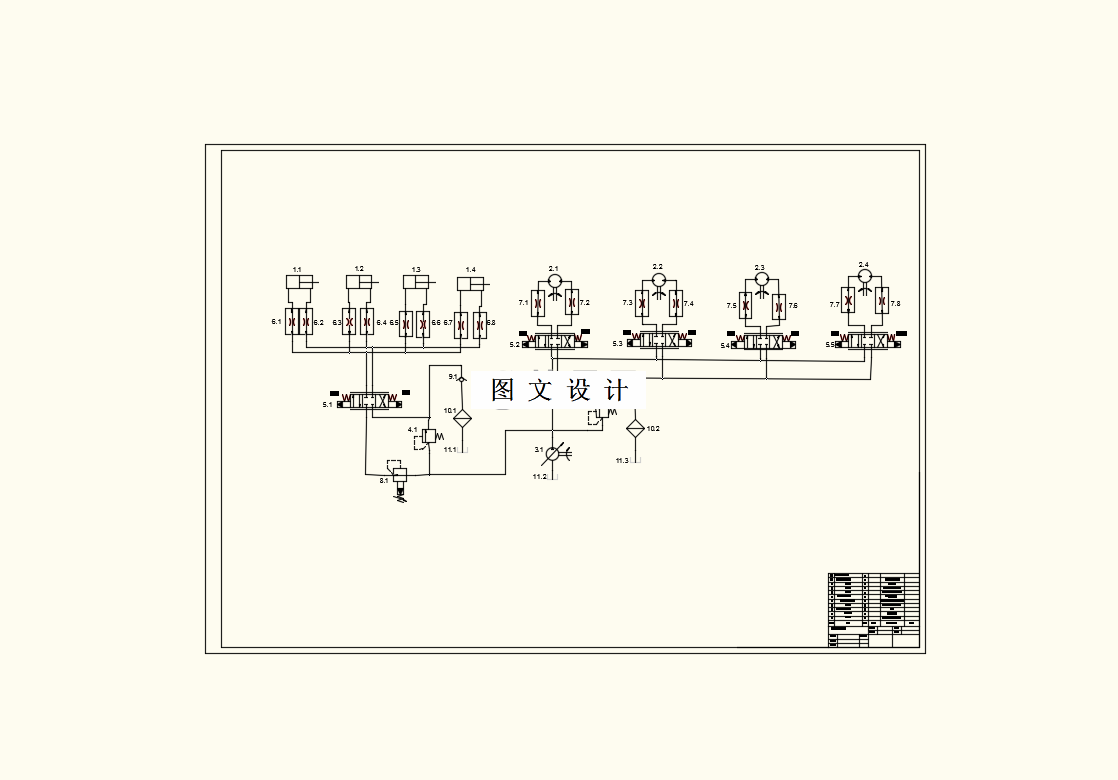

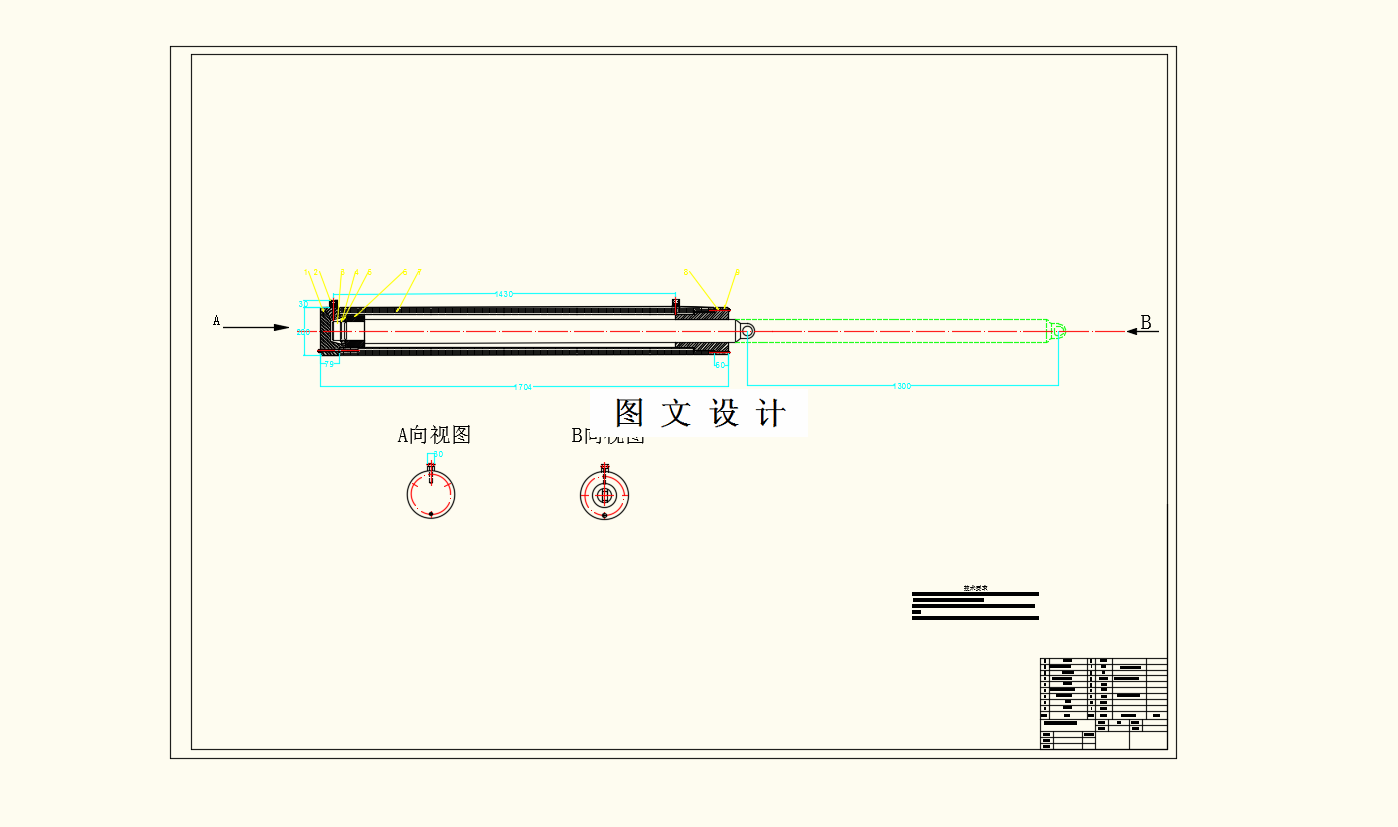

CAD版本图纸，共5张

摘要

在现代化信息战中，对雷达机动性的要求与日俱增，具有高机动性的雷达在现代化的信息作战中扮演了愈来愈重要的角色。雷达的架设和撤收过程是雷达车机动性的关键所在，其中雷达车天线阵面调平和起竖是雷达架设的两个重要步骤，本次设计着重对雷达车天线阵面调平的机械系统进行设计，使其满足雷达车的机动性要求，能满足现代信息化作战的准确性、快速性、稳定性的要求。 在进行雷达车的机械调平的设计中，在查阅国内外的相关文献的基础上，结合雷达车的实际工作状态，最终选择了液压传动和四点支承作为雷达车调平的基本方式，以液压马达作为调平的执行装置，在进行深一步的选型和校核，最后确定了液压元件以及机械元件。 在雷达车进行举升的过程中，需要承受一定的倾覆力矩，在考虑到雷达车的运动状态时，还进行了支腿展开的设计以满足其在不同位置状态下的要求。
