M9499-接线盒注塑模具设计【含UG三维图及模流分析】 下载积分：60　资料编号： M9499

作品包括:

Word版设计说明书1份

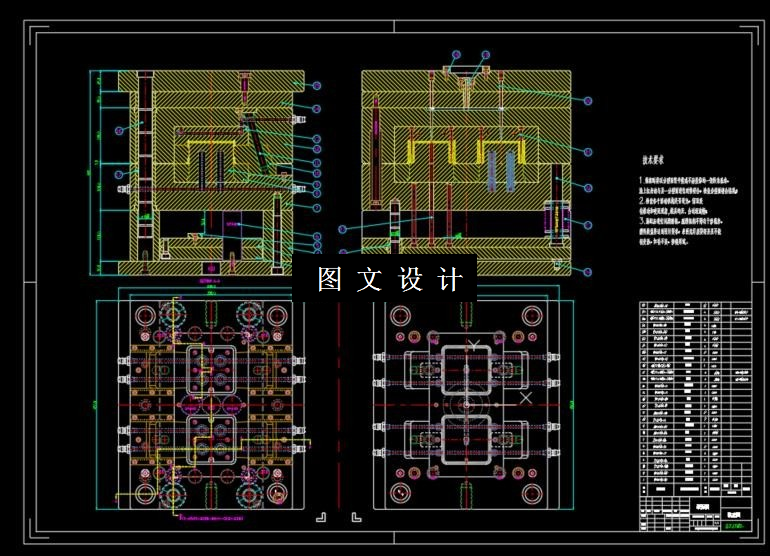

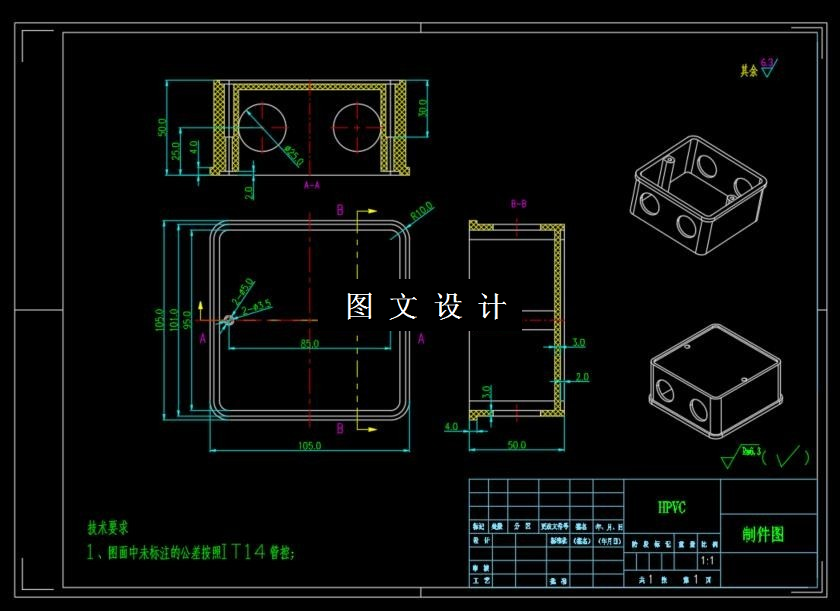

CAD版本图纸，共14张

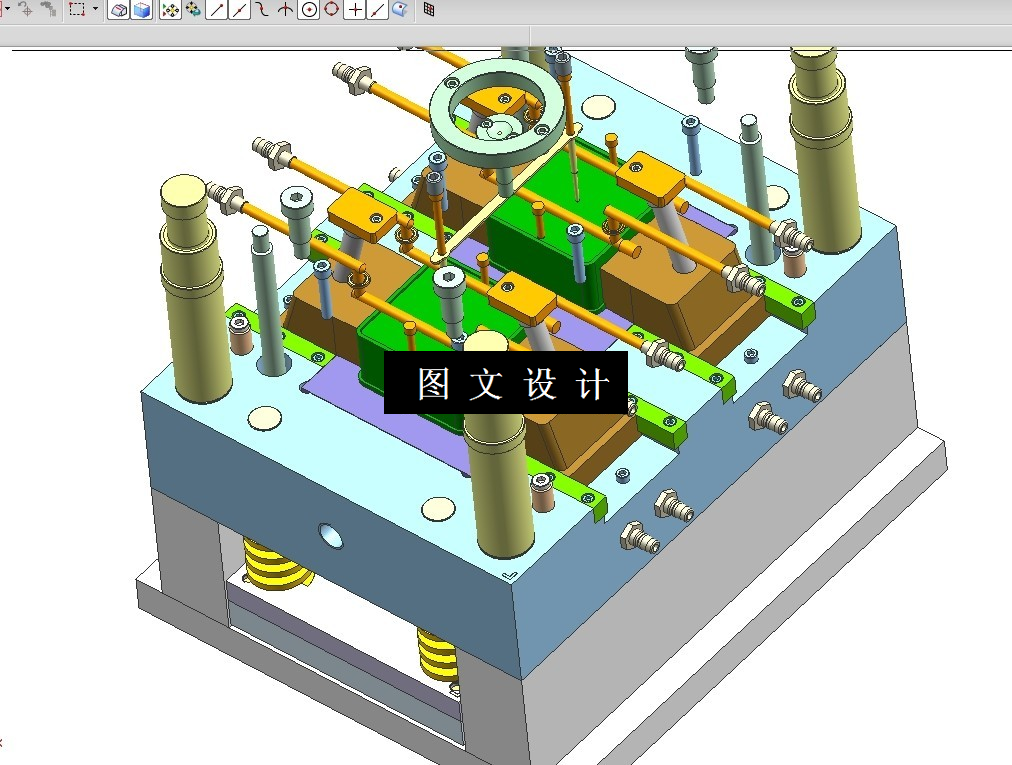

UG三维图一套

模流分析一份

摘要

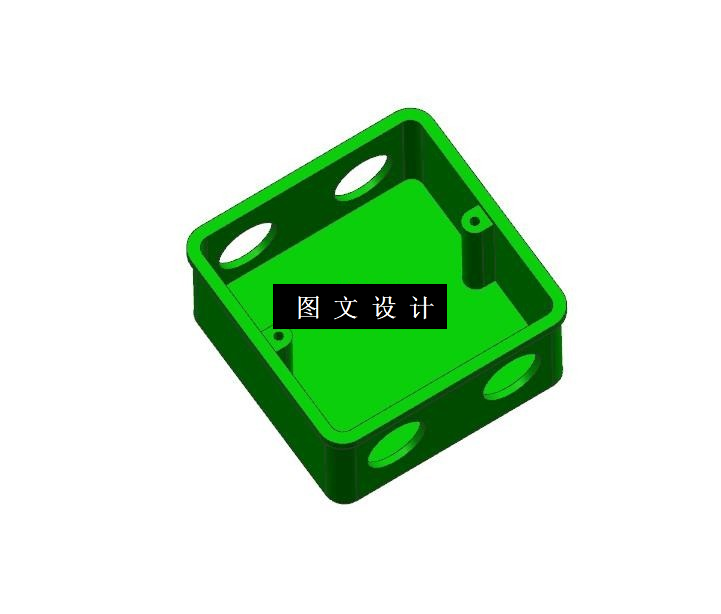

本次设计是以“接线盒”塑件为原始文件，进行注塑模具设计。首选针对此塑件，进行结构分析，确定其塑件结构适合采用注塑模具结构生产，然后选择合适的高分子材料与型腔的出模数量。结合模具设计原则与设计规范，选择分型面并且分模完成成型系统零件设计，对浇注系统的设计方面，力求充填均匀，流道废料少、短。冷却系统均匀的分布在塑件的周边，使得温度冷却合理，在脱模顶出机构上，采用均匀分布顶出系统，让塑件能够均匀的受力顶出脱模。在选择标注模架系统方面，采用了国内最大的模具企业生产的龙记GB国标标准模架系统，能够保证制造周期短，制造精度高、效率高的特点。
