M9527-橱柜直角连接件注塑模具设计【含UG三维图及模流分析】 下载积分：60　资料编号： M9527

作品包括:

Word版设计说明书1份

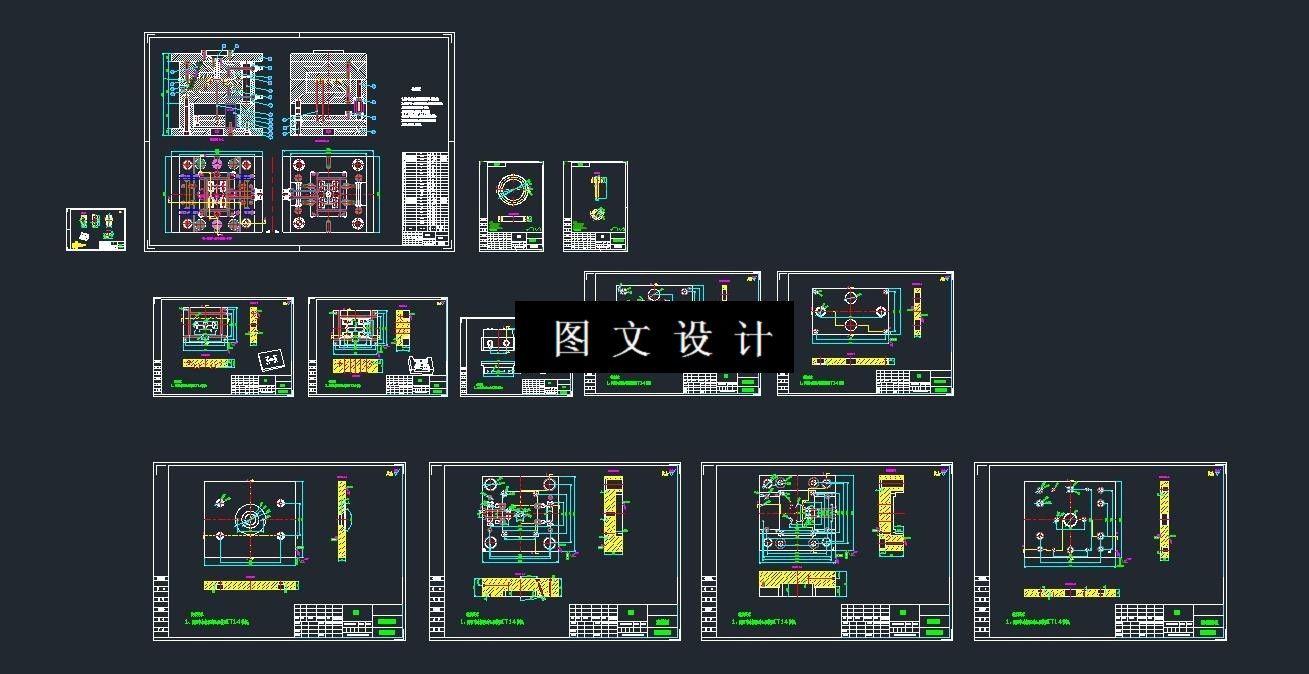

CAD版本图纸，共13张

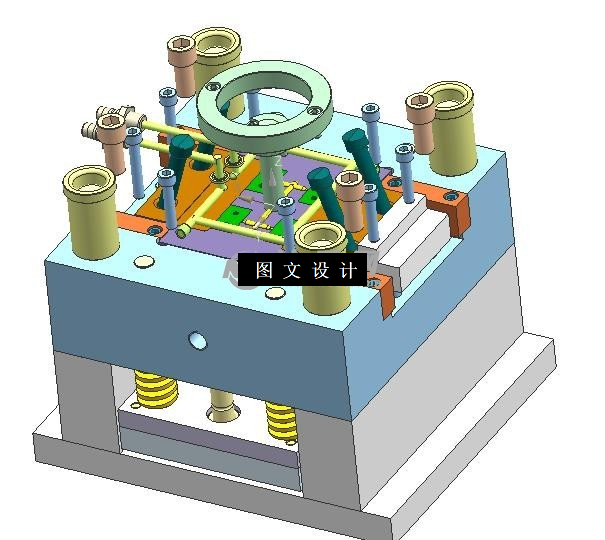

UG三维图一套

模流分析一份

摘要

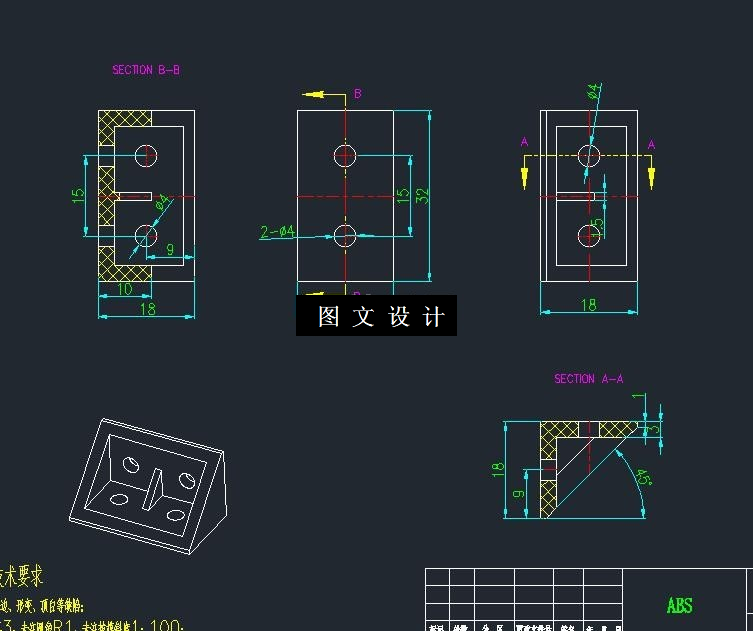

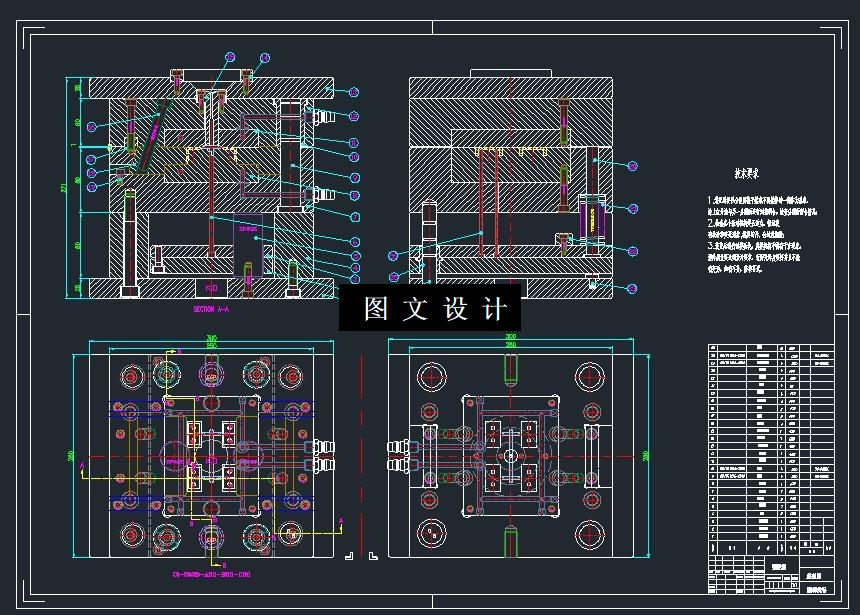

本次设计的目标塑件制品是一个橱柜直角连接件产品，该塑件产品的重量相对较为轻巧，具有相对较强的抗变形能力，具有相对较高的硬度，耐电弧性能以及耐腐蚀性能均相对较好，在燃烧之后会产生浓烟，同时会有特殊的气味散发出来。在本次注射模具的设计过程中，基于橱柜直角连接件这一塑件产品，根据实际需求合理选定分型面，设计确定了注射模具的型芯结构以及型腔结构，结合实际情况，采用一模四腔的布局方式进行布局设计，以侧浇口进浇充填设计制造本文注射模具的浇注系统。以顶杆部件设计模具的顶出机构，辅助模具在注射成型生产过程中顺利实现脱模，在设计完成整套注射模具后，基于相关参数对成型加工生产所用注塑机设备进行选择，并对其主要参数进行校核计算，经过验算可知，本文设计的各项参数均能够较好满足实际工况，设计较为合理。
