M9529-导轨式仪表外壳注塑模具设计【含UG三维图及模流分析】 下载积分:60 资料编号: M9529

1.打开支付宝或者微信扫描二维码。
2.填写金额:60
3.添加备注,填写资料编号:
资料编号: M9529
4.支付成功后,请发资料编号到邮箱:jxsj168@qq.com
会有专人在15分钟内把资料发到您邮箱
备注:如果付款忘记填写资料编号,则发邮件时附带您的交易明细截图即可。
请耐心等待,如超过30分钟还没收到,请联系客服QQ:2363701252
点击分享:

作品描述

作品包括:

Word版设计说明书1份

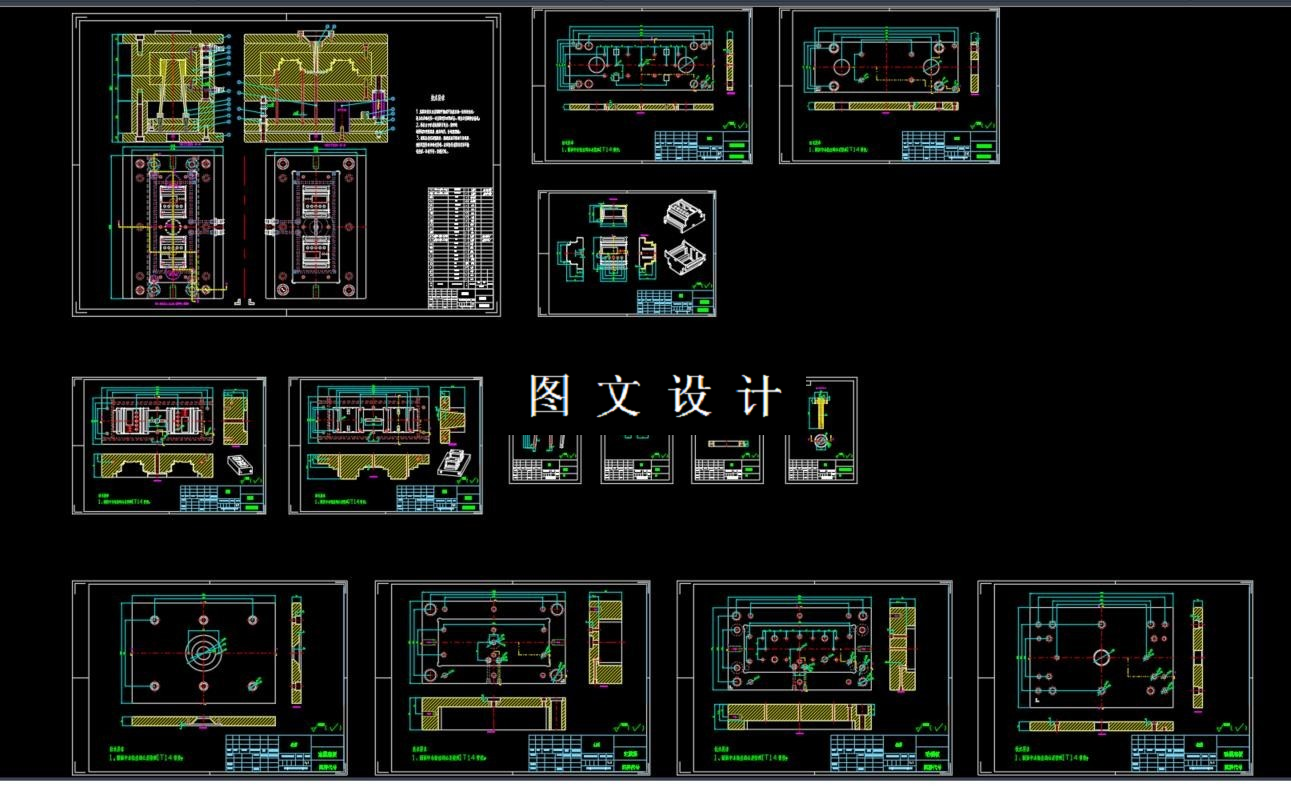

CAD版本图纸,共15张

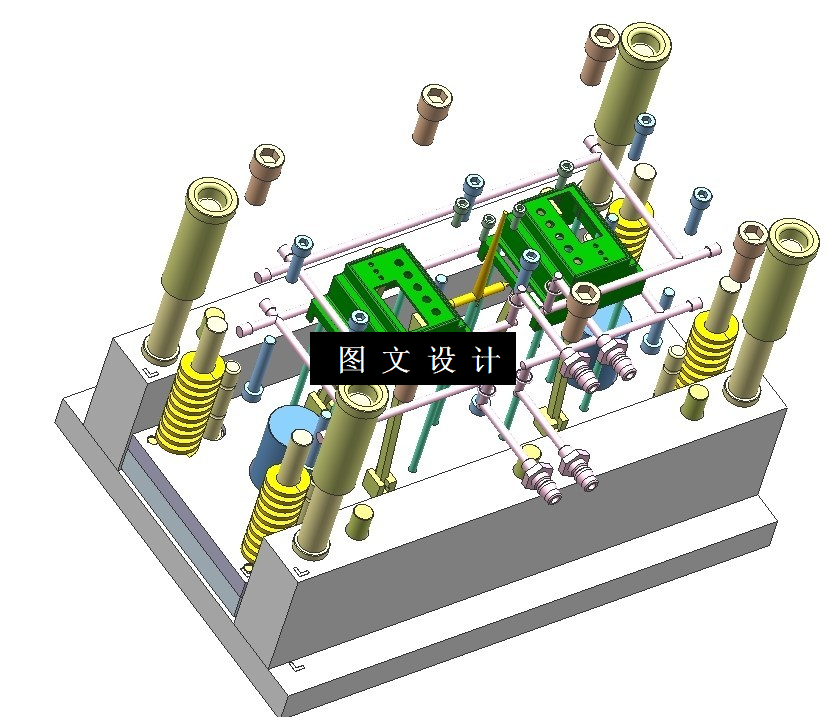

UG三维图一套

模流分析一份

摘要

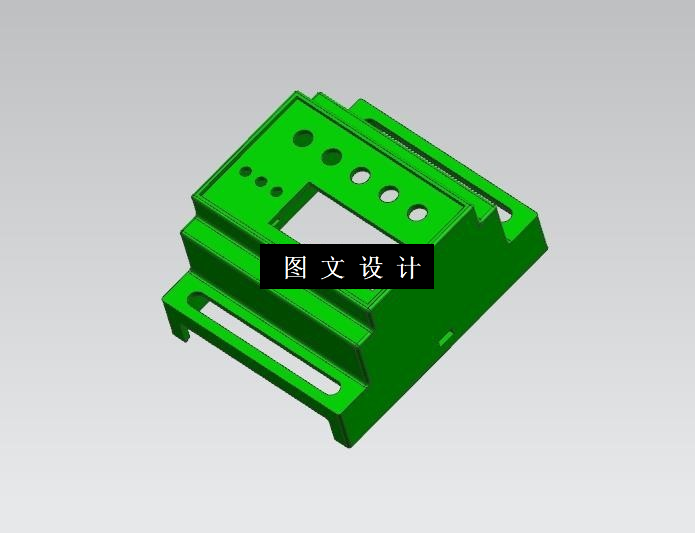

本文选择了的导轨式仪表外壳作为设计核心,最终完成整套的注塑模具设计。首先完成了塑件的测绘与建模,然后分析了该塑件的结构工艺性,结合塑件的使用特性,选择了合适该塑件的热塑性材料来成型。根据经济性与模具设计原则规范要求,采用了一模二腔的结构布局形式,该方案结构简单可靠。对于本文重点的模具设计七大系统,分别采用了侧浇口的浇注系统;采用冷却水道来降低温度,控制注塑成型周期;在成型系统零部件的设计上,采用了镶嵌式的型芯和型腔,这两个核心零部件采用专门的模具钢材制造与加工,寿命更长久;对于顶出脱模系统的设计上,仍然采用最高效的顶杆顶出机构来实现;本套设计重点完成了抽芯机构的设计,实现了对塑件特殊结构的成型设计。
