B525-灵新煤矿矿井1.5Mta初步设计 下载积分：200　资料编号： B525

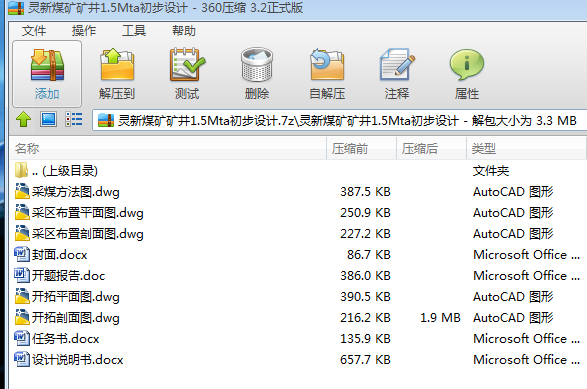

作品包括:

Word版说明书1份，共92页，约35000字

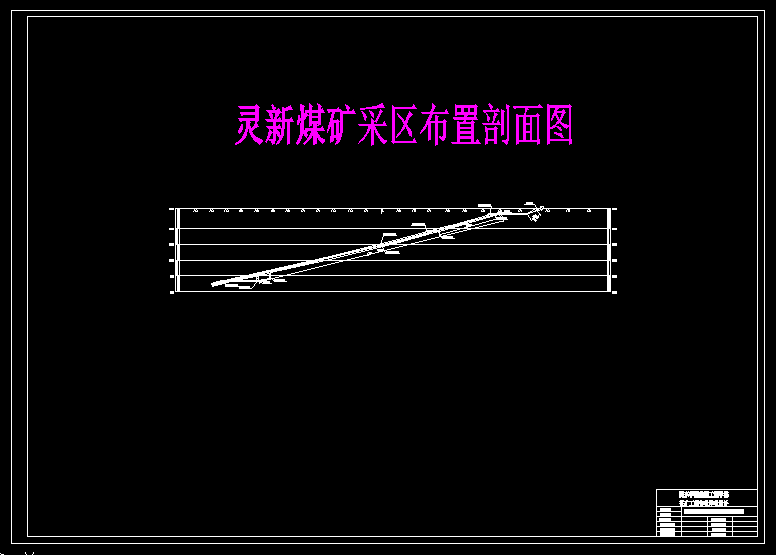

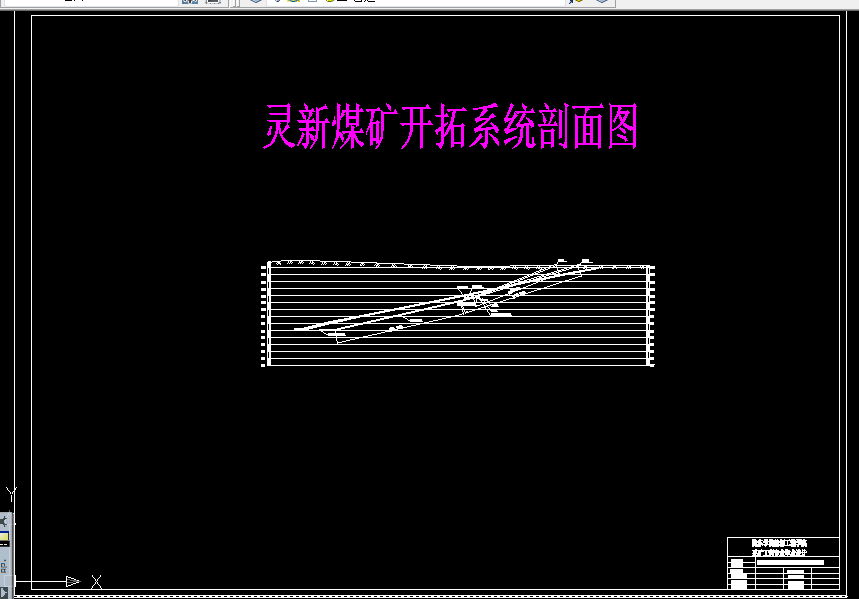

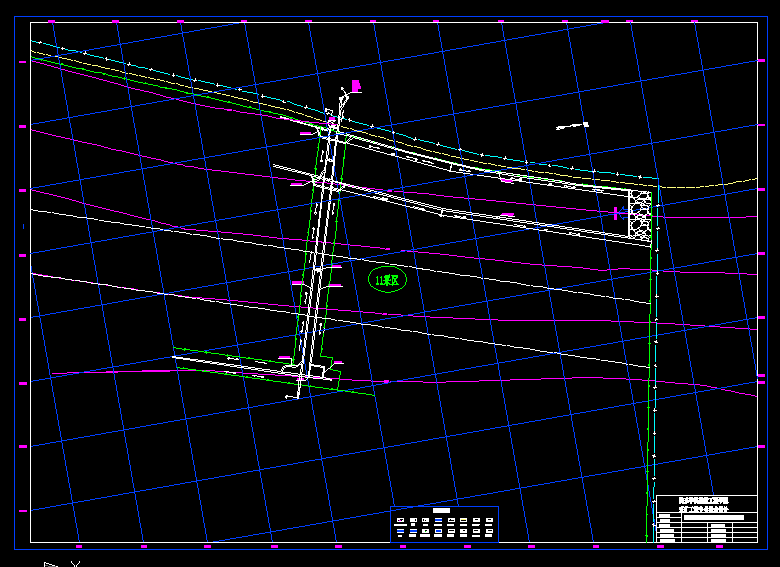

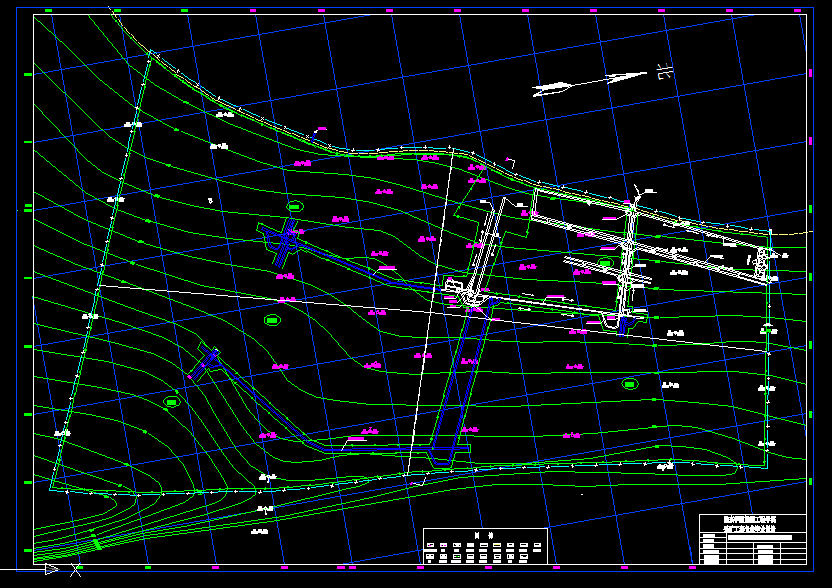

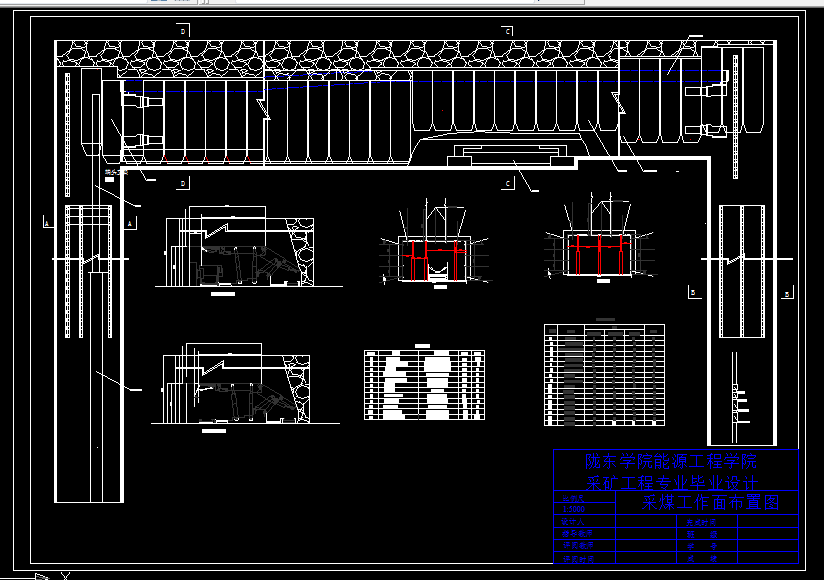

CAD版本图纸，共5张

摘  要

本次设计任务为灵新煤矿年产150万吨开采设计。灵新煤矿井田面积12.1 km2，平均可采厚度8.74 m，平均倾角14°；设计可采储量11332万吨。本设计采用斜井两水平上下山开拓，综合机械化放顶煤走向长壁采煤法开采。设计布置1个综采工作面和2个综掘工作面。回采工作面长度210 m，采用“三八”作业制，两班半生产，半班检修，每个循环割煤一刀、放煤一次。回采工作面选用MG200-W型双滚筒采煤机，ZFS4000-15/32型放顶煤液压支架，S-100/261型可伸缩带式输送机。矿井主运输采用带式输送机实现从工作面到到地面连续运输，辅助运输采用轨道运输。设南北两翼两回风井，通风系统为抽出式中央对角式通风；掘进工作面通风方式为局部通风机压入式。

关键词：灵新煤矿；开拓系统；采煤方法；矿井运输；通风系统

目  录

摘  要 I

Abstract II

目  录 I

1矿区概况及地质特征 1

1.1矿区概况 1

1.1.1地理位置及交通情况 1

1.1.2地形地貌 1

1.1.3气象与地震 2

1.1.4电源、水源、劳动力 2

1.2井田地质特征 2

1.2.1煤层及煤质 2

1.2.2水文地质情况 3

1.3 井田勘探程度 3

2矿区范围 4

2.1 井田境界 4

2.2 井田储量 4

2.2.1矿井工业储量 4

2.2.2矿井设计储量 4

2.2.3矿井设计可采储量 4

3生产能力、服务年限及一般工作制度 7

3.1 矿井年产量及服务年限 7

3.1.1矿井工作制度 7

3.2 矿井设计能力及服务年限 7

3.2.1 确定依据 7

3.2.2 确定矿井设计生产能力 7

3.2.3 矿井服务年限 7

3.2.4 井型校核 8

4开拓运输方案 10

4.1 概述 10

4.2 开拓方案的选择 10

4.2.1开拓方案的提出 10

4.2.2开拓方案技术分析 12

4.2.3开拓方案经济比较 12

4.2.4开拓方案的确定 14

4.3 井筒特征 14

4.3.1井筒数目及位置 14

4.3.2主斜井 15

4.3.3副斜井 16

4.3.4回风斜井 16

4.3.5井筒特征表 17

4.4 井田划分及巷道布置 18

4.4.1井田内划分 18

4.4.2主要巷道布置 18

4.4.3采区巷道布置 20

4.4.3开采顺序 25

4.5 井底车场 25

4.5.1设计基本参数 25

4.5.2井底车场形式 25

4.5.3井底车场通过能力 28

4.5.3井底车场主要巷道及硐室 29

4.6 矿井生产系统 31

4.6.1运输系统 31

4.6.2通风系统 31

4.6.3排水系统 32

4.6.4供电系统 32

5采煤方法 33

5.1 采煤方法的选择 33

5.1.1煤层概况 33

5.1.2采煤方法方案的提出 33

5.1.3采煤方法的确定 35

5.2 回采巷道布置 35

5.2.1回采巷道布置方式及断面形状 35

5.2.2回采巷道断面尺寸 35

5.2.3回采巷道支护方式 37

5.3 回采工作面参数 37

5.3.1工作面长度及采高 37

5.3.2工作面推进度 37

5.3.3工作面产量 38

5.4 综采配套设备选型 38

5.4.1采煤机 38

5.4.2液压支架 40

5.4.3刮板输送机 43

5.4.4转载机 43

5.4.5可伸缩带式输送机 44

5.4.6破碎机 44

5.4.7乳化液泵站和喷雾泵站 45

5.5 回采工艺 46

5.5.1放顶煤工艺 46

5.5.2回采工艺过程 46

5.6 工作面劳动组织 47

6建井工期及开采计划 49

6.1 井巷工程量和建井工期 49

7矿井通风与安全 51

7.1 矿井通风系统的选择 51

7.1.1通风设计的基本依据 51

7.1.2矿井通风系统要求 51

7.1.3矿井通风系统的确定 52

7.1.4矿井主通风机工作方式的确定 52

7.2 风量计算及风量分配 52

7.2.1采煤工作面实际需风量 52

7.2.2掘进工作面所需风量 54

7.2.3硐室实际需风量 55

7.2.4风速验算 55

7.3 全矿通风阻力计算 57

7.3.1计算原则 57

7.3.2矿井通风总阻力 58

7.3.3矿井总风阻及总等积孔 62

7.4 通风机选型 62

7.4.1主通风机 62

7.4.2局部通风机 65

7.5 矿井安全技术措施 65

7.5.1瓦斯灾害防治 66

7.5.2煤尘灾害预防 66

7.5.3预防煤层自然发火及井下防灭火 67

7.5.4矿井防治水 70

8矿井运输与提升 71

8.1 井下运输系统和运输方式 71

8.1.1井下运输系统 71

8.1.2井下运输方式 71

8.2 大巷运输 71

8.2.1煤炭运输设备 71

8.2.2辅助运输设备 72

8.3 矿井提升 73

8.3.1矿井提升概述 73

8.3.2矿井提升设计的主要依据和原始资料 74

8.3.3提升设备的选型计算 74

9排水 76

9.1 概述 76

9.2 排水设备选型计算 76

9.2.1水泵型号及台数 76

9.2.2排水管路 78

10技术经济指标 81

参考文献 83

致  谢 84
