M9717-支架注塑模具设计【含UG三维图及模流分析】 下载积分：60　资料编号： M9717

作品包括:

Word版设计说明书1份

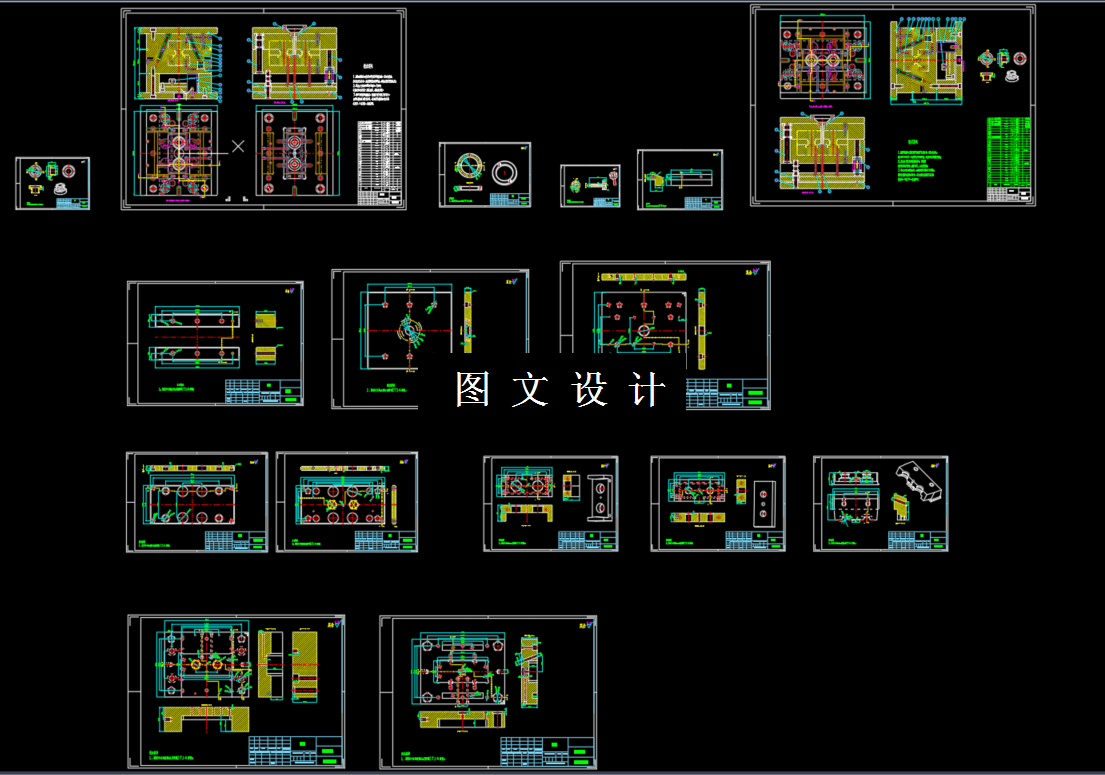

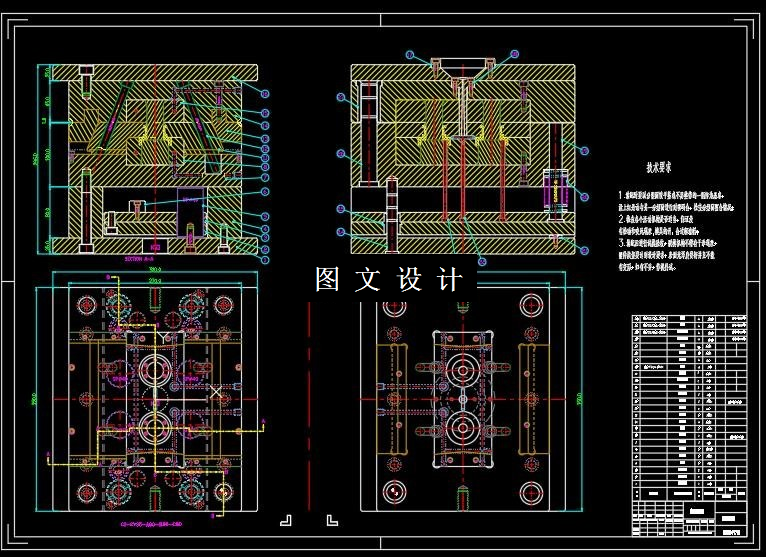

CAD版本图纸，共15张

UG三维图一套

模流分析一份

摘要

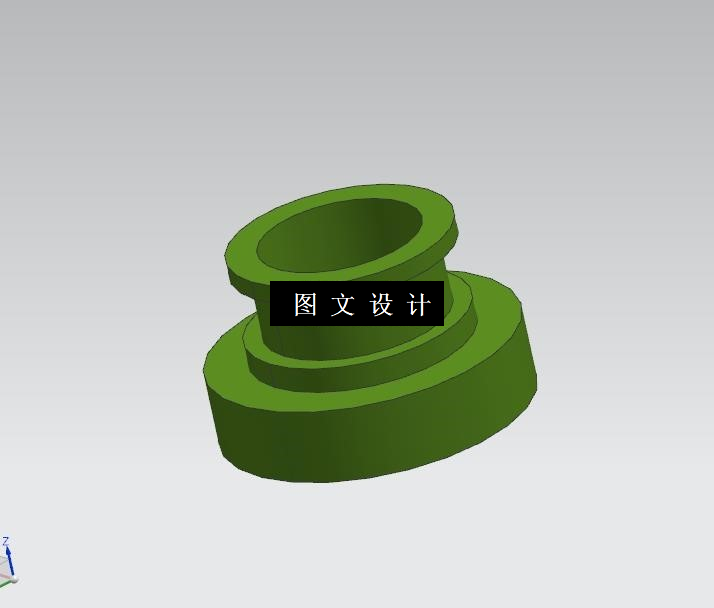

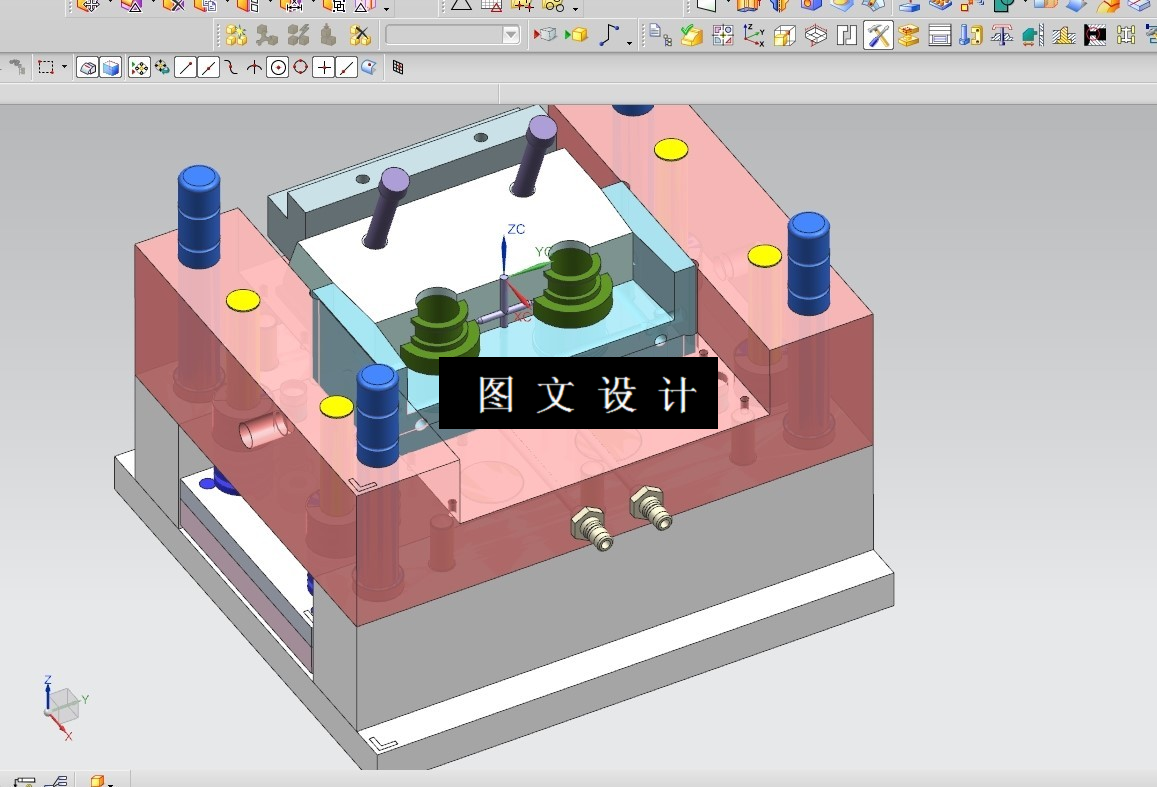

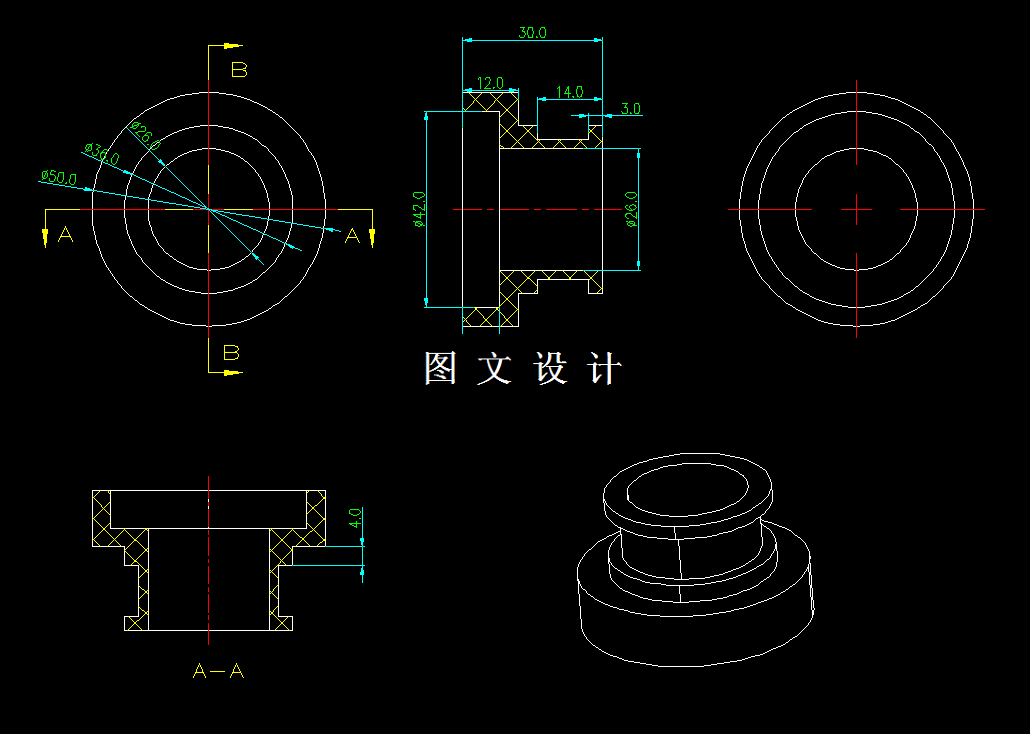

本设计是支架的一模两腔注塑模具设计，本设计需要对塑件的结构进行分析，并要考虑模具的注射压力和填充平衡等问题，才能保证模具工作的可靠性和制品质量的可靠性。首先，通过UG8.0软件完成对这个产品的建模过程，将产品的二维图导出到Auto CAD2007进行模具的工程图设计，确定模具相关机构和零件的尺寸，并且还需通过Mold Flow 2015软件对所设计的浇注系统和冷却系统进行验证性的分析，然后在UG8.0里面完成注射模具的三维建模。
