M9781-电器盒体注塑模具设计【含UG三维图】 下载积分：60　资料编号： M9781

作品包括:

Word版设计说明书1份

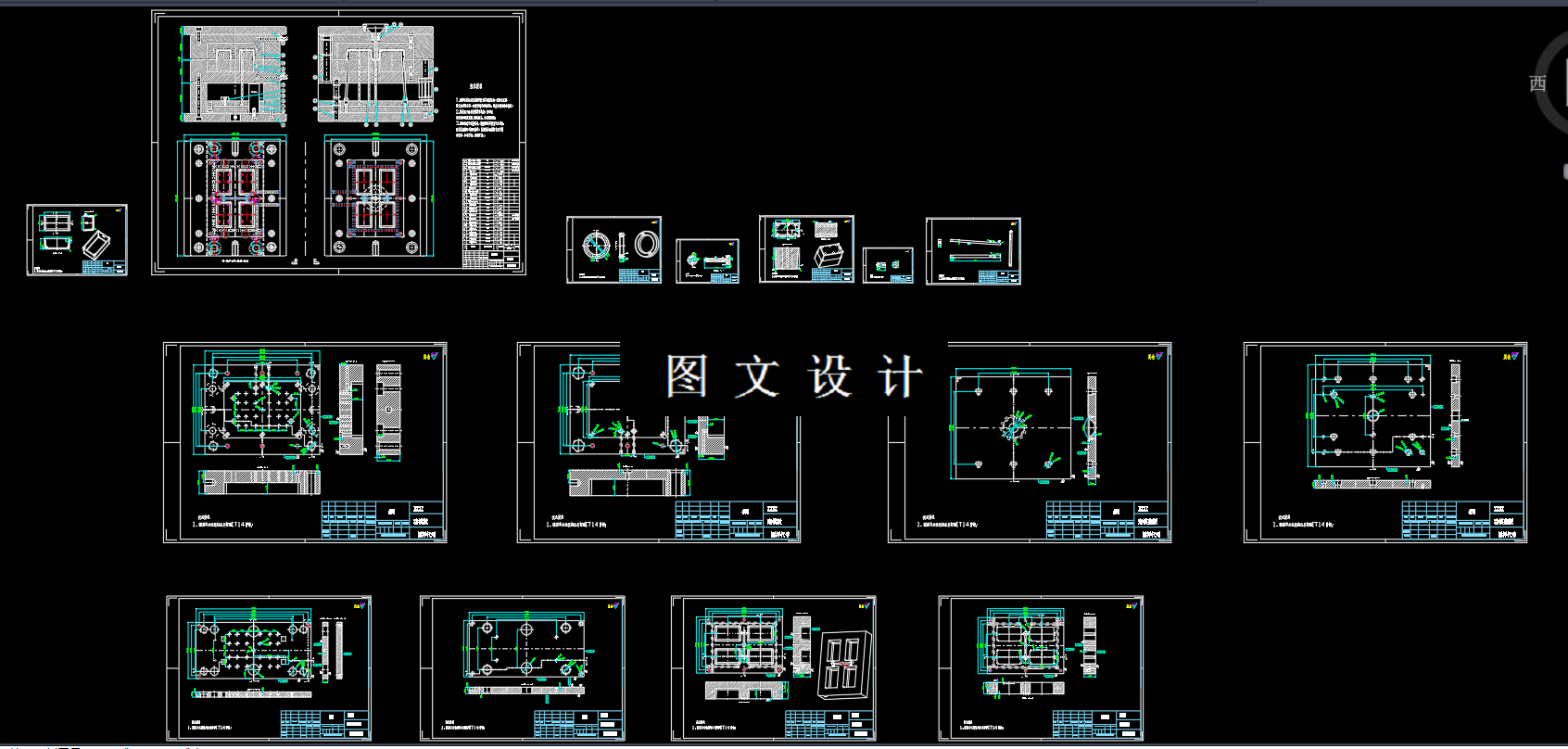

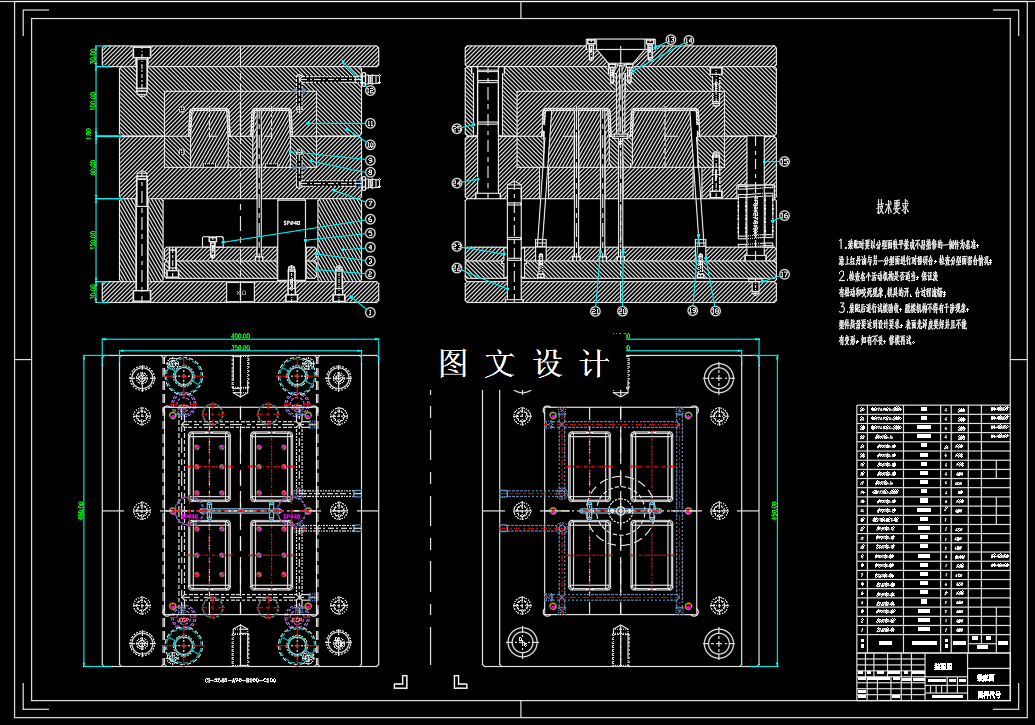

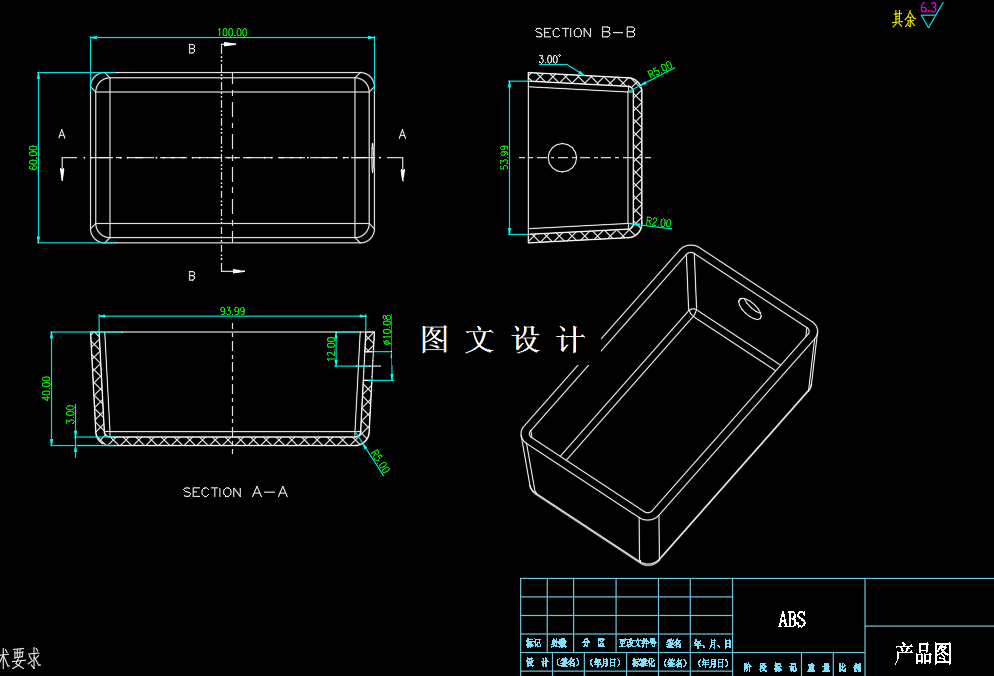

CAD版本图纸，共14张

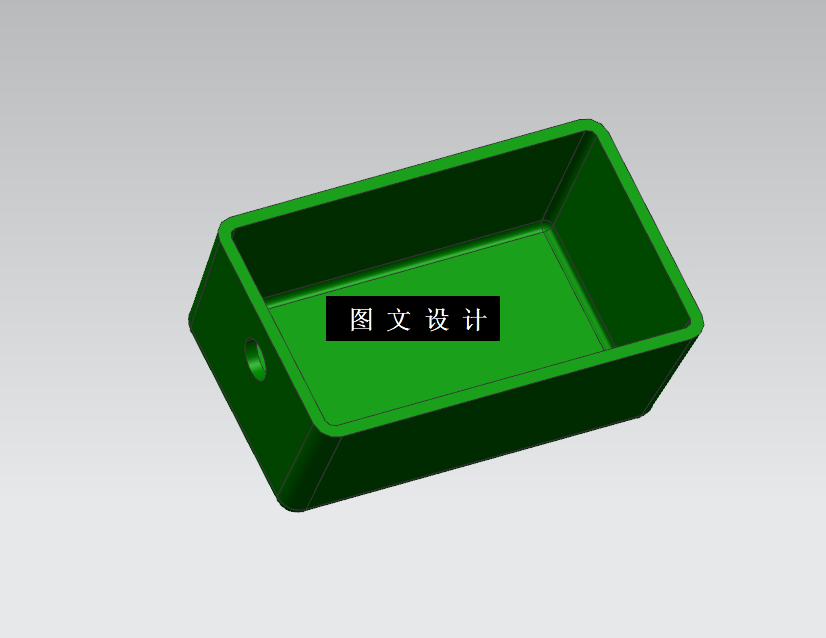

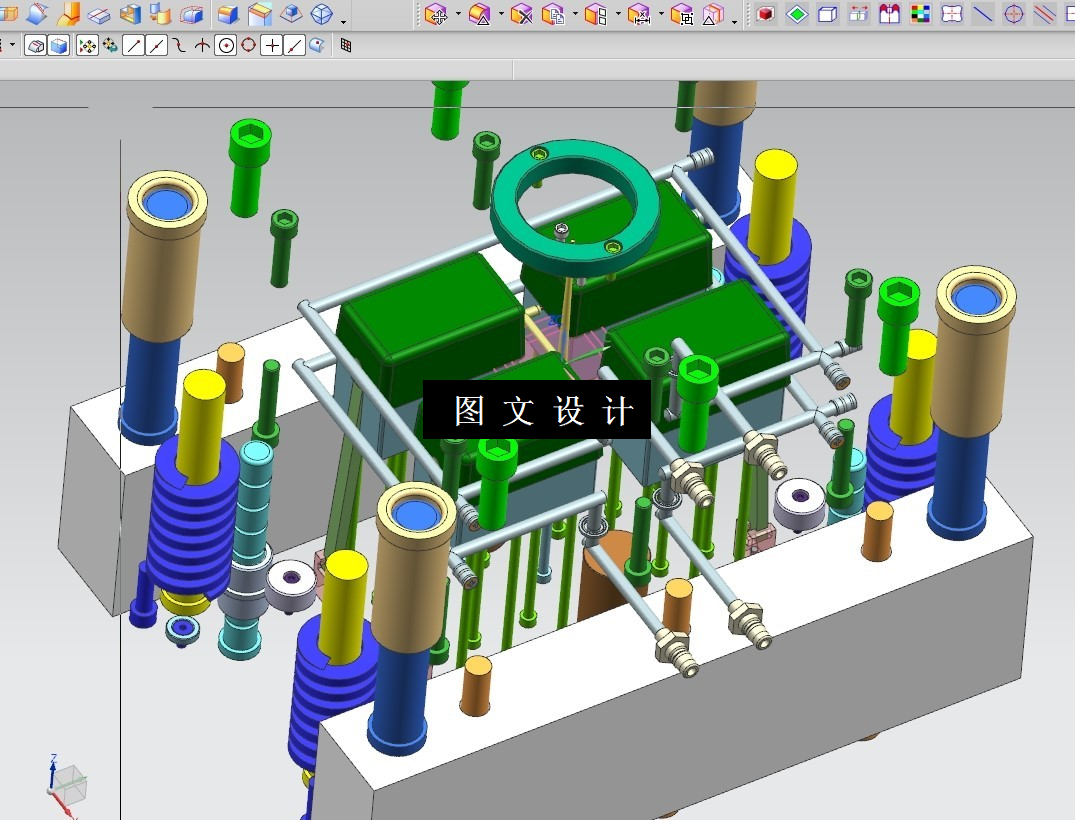

UG三维图一套

摘要

本文是关于盒体注塑模具的设计，塑件虽然不是很复杂，但其设计的难点在于侧向抽芯机构和浇注系统的设计。本次设计主要使用UG软件，结合生产实践来设计盒体注塑模具的整体结构，通过对塑件形状、尺寸等方面的分析来确定其工艺。主要包括分型面的选择,浇注系统的设计,成型零件的计算,侧向抽芯机构的设置,顶出机构和冷却系统的设计等，此外还对其脱模力进行计算，并选择合适的注塑机。
