B544-祁南矿1.8Mta新井设计 下载积分：200　资料编号： B544

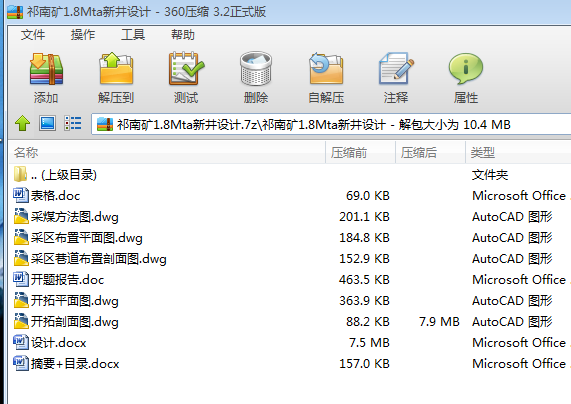

作品包括:

Word版说明书1份，共81页，约38000字

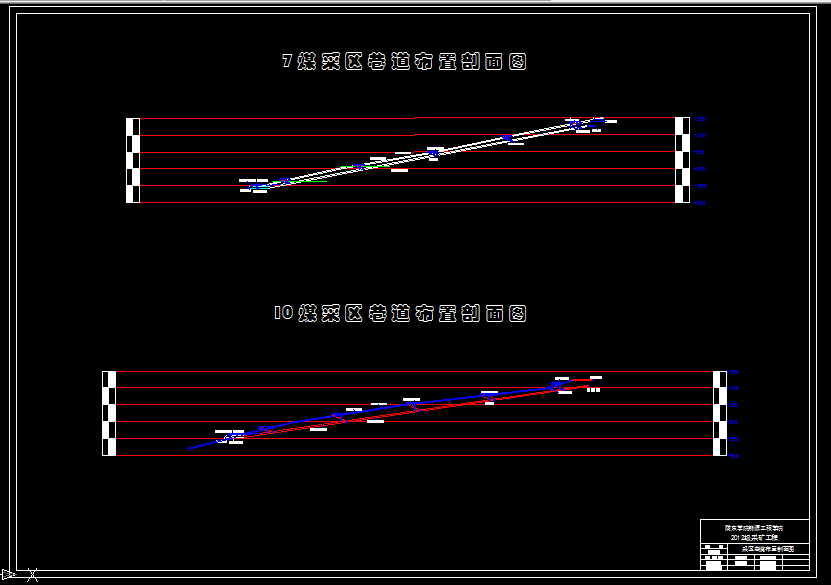

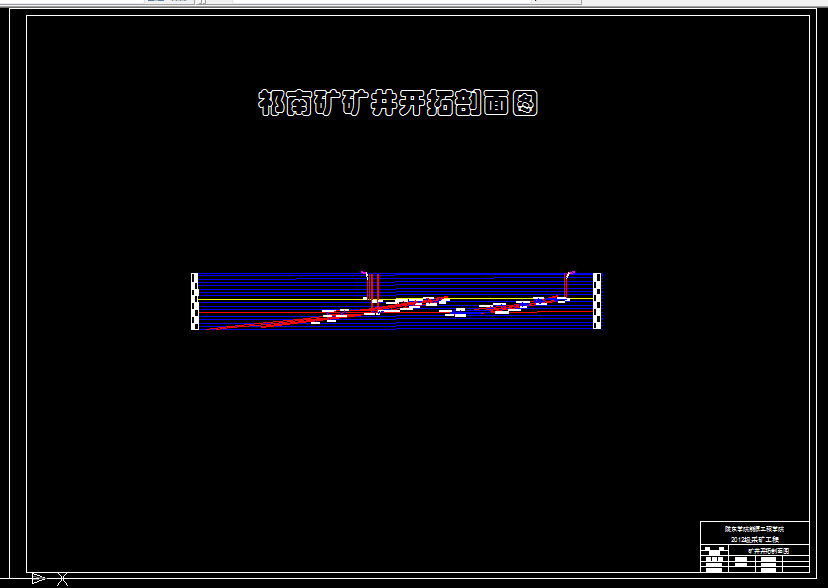

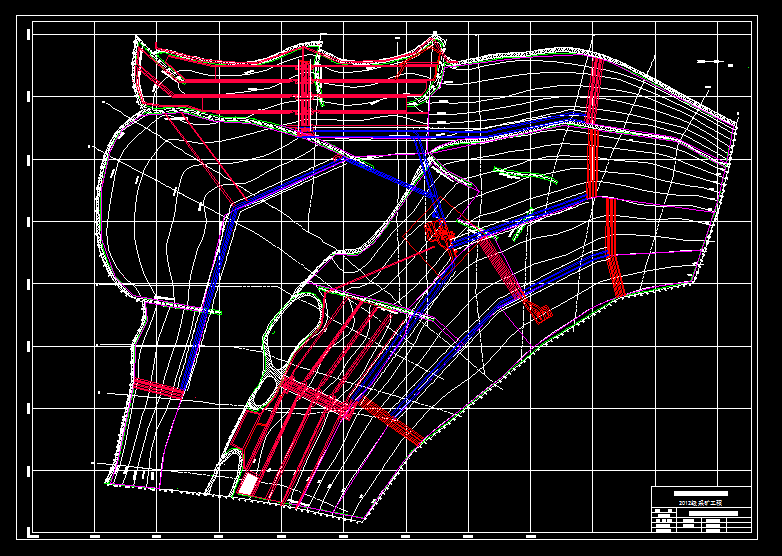

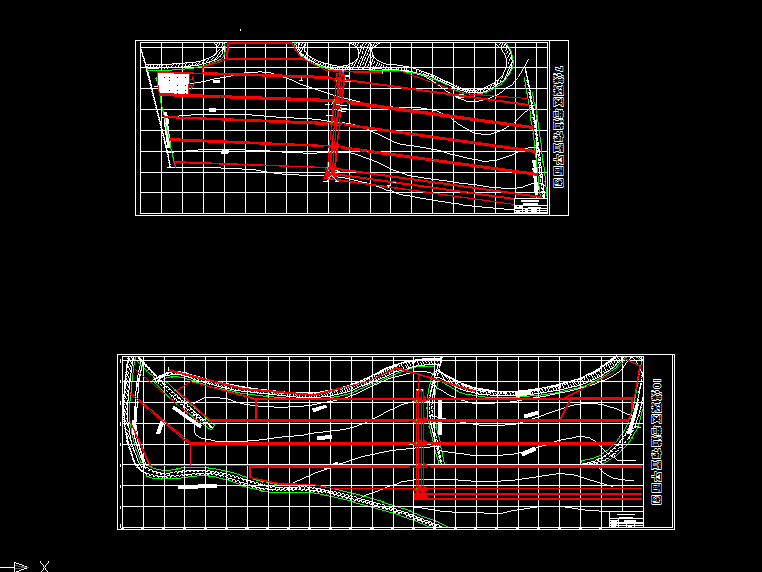

CAD版本图纸，共5张

摘     要

本设计为祁南矿180万t/a新井设计。本矿井位于安徽省宿县南部，属祁县区管辖，井田走向长约10.5公里，宽3～8.5公里，面积约62.5平方公里。主采煤层为7号煤、10号煤，平均倾角为15°，7号煤层平均厚为2.64m，10号煤层平均厚为2.23m，两煤层的地质资源储量为16263万t，井田工业储量为16020万t，矿井可采储量12120万t，矿井服务年限为51.8a，矿井正常涌水量为150m3/h，最大涌水量为450m3/h。该矿井的瓦斯等级为瓦斯矿井，矿井瓦斯绝对涌出量：1.2m3/分钟，矿井瓦斯相对涌出量：4m3/t。

井田为双立井加暗斜井多水平开拓，矿井采用走向长壁综合机械化的采煤方法，大巷采用胶带运输机运煤，辅助运输采用1.5t固定式矿车运输。矿井10号煤和7号煤的通风方式分别为中央边界式和中央并列式。矿井年工作日为276d，工作制度为“三八”制。

本设计共包括10章：1.矿区概述及井田地质特征；2.井田境界和储量；3.矿井工作制度及设计生产能力、服务年限；4.井田开拓的基本问题；5.准备方式—采区式；6.采煤方法；7.井下运输；8.矿井提升；9.矿井通风；10.矿井基本技术经济指标

关键词：双立井—暗斜井；采区；综采；胶带运输；中央并列—边界式

目  录

1.矿区概述及井田地质特征 1

1.1矿区概况 1

1.1.1交通位置 1

1.1.2地形地貌 1

1.1.3水系 1

1.1.4气象及地震 1

1.1.5矿区居民点分布情况 1

1.2井田地质特征 2

1.2.1井田煤系地层概述 2

1.2.2井田地质构造 3

1.2.3井田水文地质特征 4

1.3煤层特征 10

1.3.1煤层群层数及煤层赋存情况 10

1.3.2 煤层顶底板岩性 10

1.3.3 煤质 10

1.3.4 煤层特征 11

2.井田境界和储量 13

2.1井田境界 13

2.2矿井工业储量 13

2.2.1矿井地质资源储量 13

2.2.2矿井工业储量 15

2.2.3矿井设计储量 16

2.2.4矿井设计可采储量 18

3 矿井设计年生产能力及服务年限 21

3.1矿井工作制度 21

3.2 矿井服务年限 22

4井田开拓的基本问题 23

4.1井田开拓的基本问题 23

4.1.1确定井筒形式、数目 24

4.1.2井筒位置的确定 24

4.1.3开拓方式确定 27

4.1.4工业场地的位置 30

4.2矿井开拓井筒及巷道设计 31

4.2.1井筒设计 31

4.2.2井底车场 32

4.2.3主要开拓大巷 35

5准备方式 38

5.1煤层的地质特征 38

5.1.1煤层赋存情况 38

5.1.2 煤层顶底板岩性 38

5.1.3水文地质条件 38

5.1.4煤层特征 38

5.2 采区巷道布置及生产系统 39

5.2.1采区的生产能力 39

5.2.2采区形式 40

5.2.3采区上山的数目、位置及用途 40

5.2.4区段划分 40

5.3采区车场及硐室 40

5.3.1车场形式 40

5.3.2采区主要硐室 40

5.4采区巷道断面 41

6 采煤方法 42

6.1采煤工艺方式 42

6.1.1采区煤层特征及地质条件 42

6.1.2确定采煤工艺方式 44

6.2工作面长度的确定 45

6.2.1按通风能力确定工作面长度 45

6.3工作面推进度 46

6.4采煤机械选择和回采工艺确定 47

6.4.1采煤机选型 47

6.4.2刮板输送机选型 47

6.4.3工作面支架的选型 48

6.4.4端头支护及超前支护方式 49

6.5采煤工艺 50

6.6回采巷道布置 52

6.6.1回采巷道参数 52

6.6.2支护方式 52

6.7回采工作面正规循环作业 53

7.1矿井运输概述 55

7.1.1井下运输设计的原始条件与数据 55

7.1.2运输系统 55

7.2采区运输设备选择 56

7.2.1设备选型原则： 56

7.2.2采区运输设备选型及能力验算 57

7.3大巷运输设备选择 58

7.3.1运输大巷设备选型 58

7.3.2辅助运输设备 59

8 矿井提升 61

8.1概述 61

8.2主副井提升 61

9 矿井通风 63

9.1矿井通风系统选择 63

9.1.1矿井概况 63

9.1.2选择矿井通风系统原则 63

9.1.3通风方法的确定 65

9.1.4确定矿井的通风方式 65

9.1.5 采区通风 66

9.1.6工作面通风系统 67

9.2矿井所需风量 69

9.2.1回采面所需风量的计算 69

9.2.2掘进工作面需风量 72

9.2.3 硐室所需风量 73

9.2.4  其他所需风量 74

9.2.5  备采工作面所需风量 74

9.2.6  所需总风量 74

10 矿井基本技术经济指标 76

参考文献 78
