作品包括:
Word版设计说明书1份

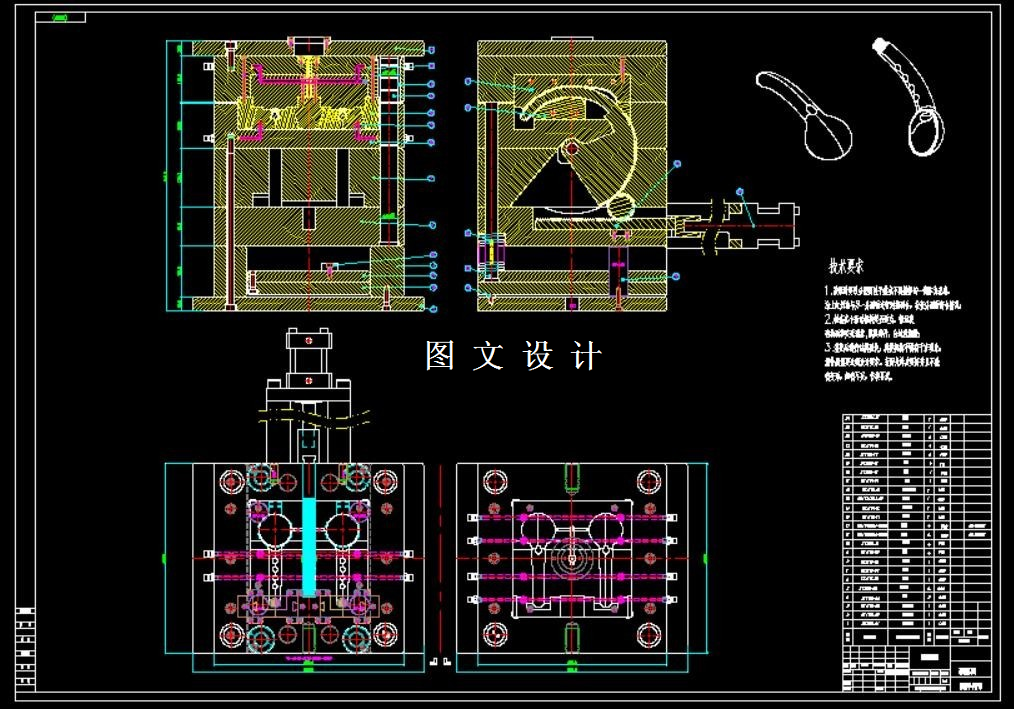

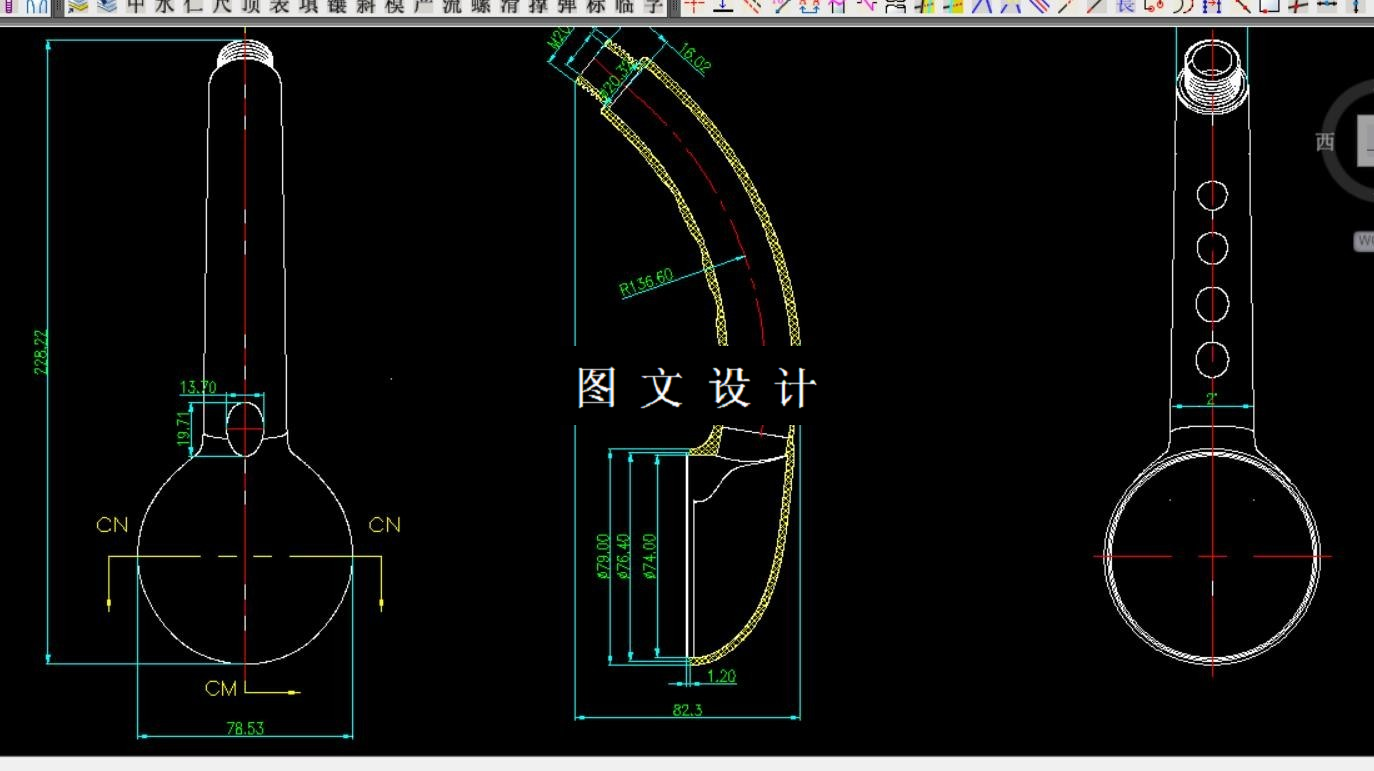

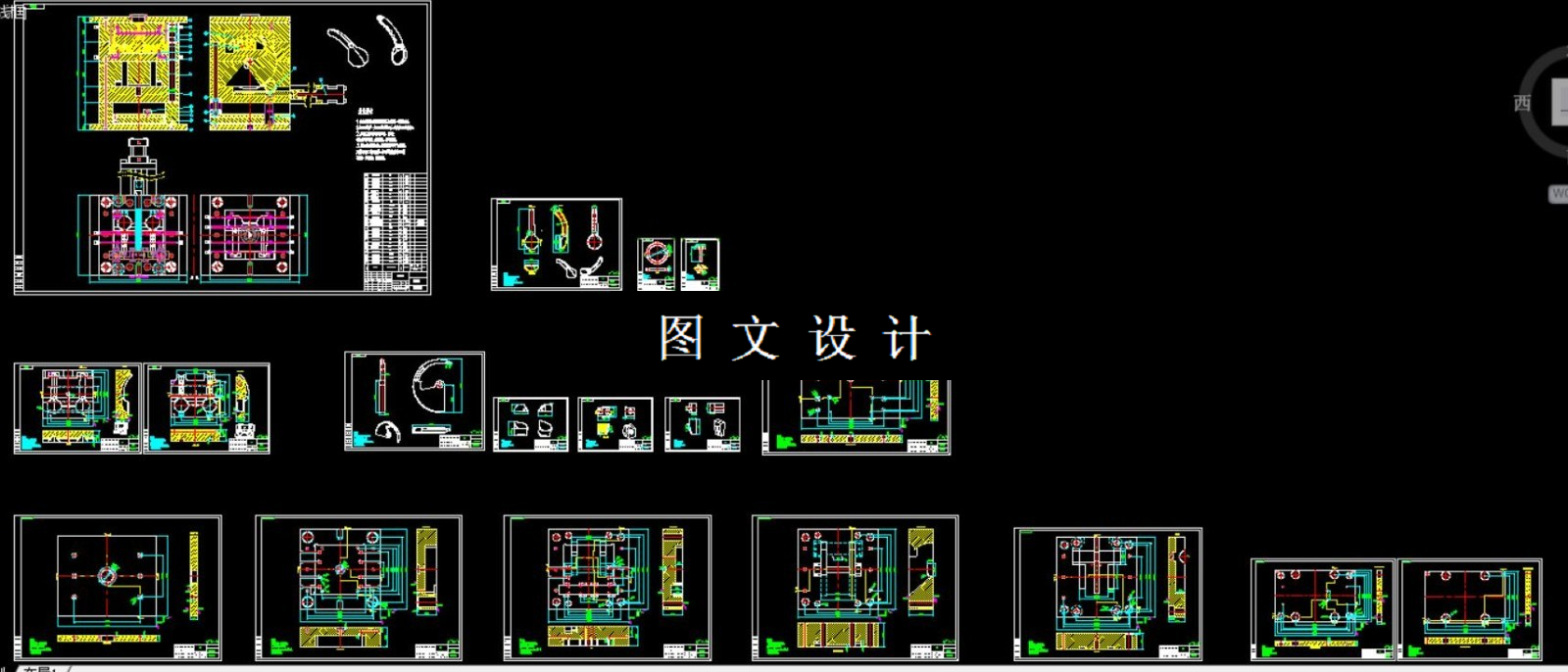

CAD版本图纸,共16张

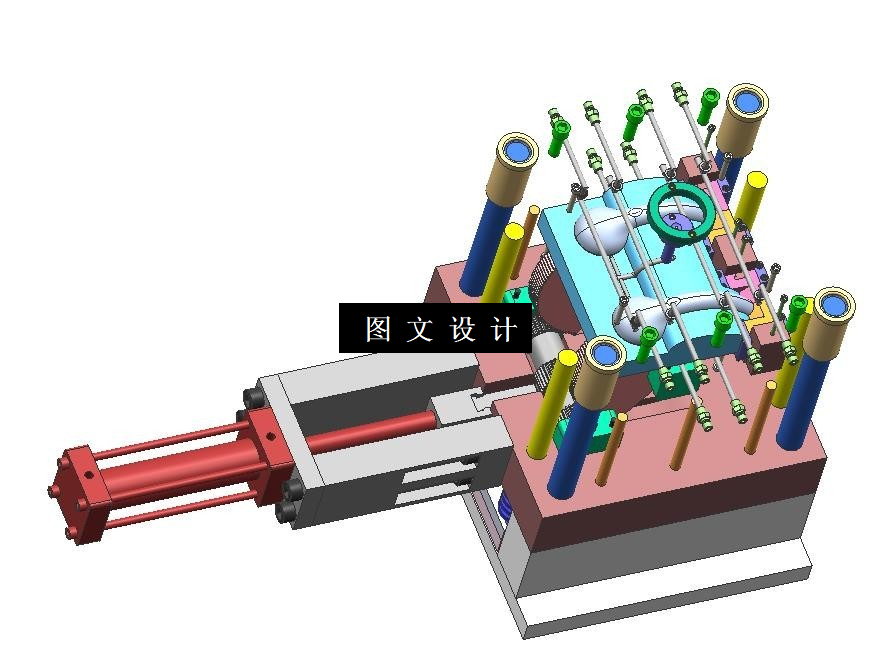

UG三维图一套
模流分析一份
摘要
本次设计为弧形手柄花洒外壳注塑模具,此类壳体零件为普通塑料件,是用于生活当中,设计结合模具设计与机械制图的知识点。从产品三维建模开始,重点分析了产品的工艺与使用要求,选定ABS材料,通过对模具的结构进行初步拟定,主要完成浇注系统,脱模机构,成型零件设计,对成型的凹模凸模部件进行工作尺寸计算,分析成型锁模力与注射量要求,选取生产需要的注射机.
