作品包括:
Word版设计说明书1份

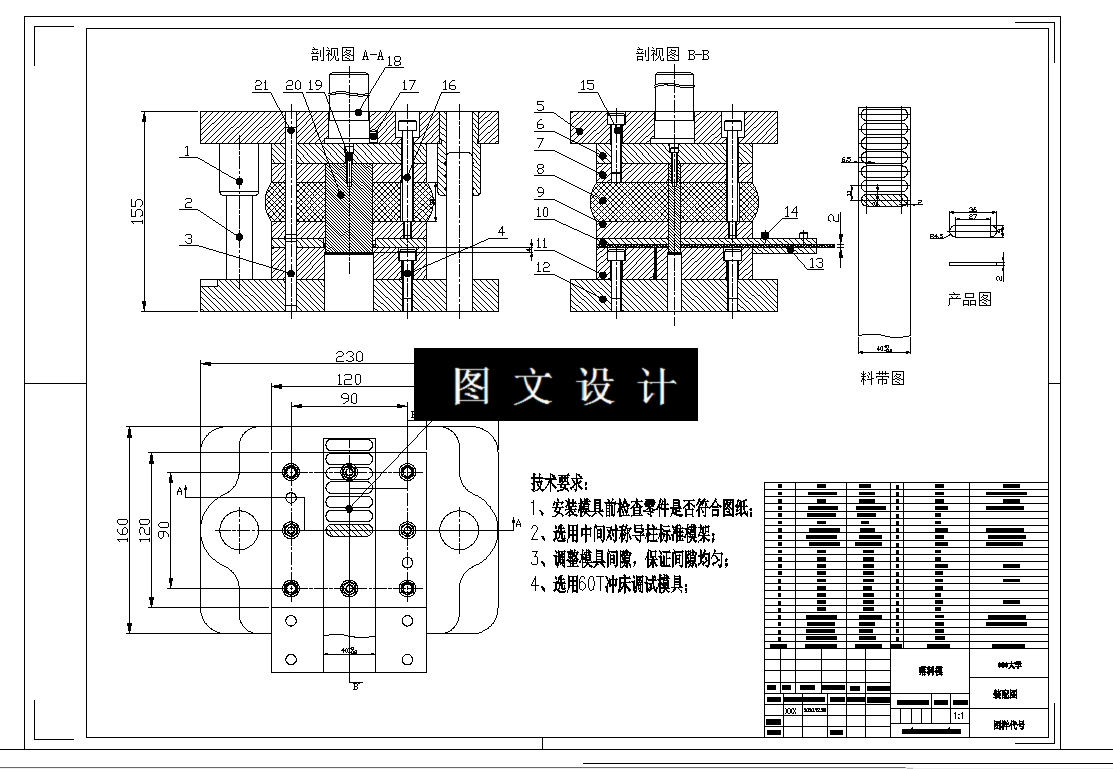

CAD版本图纸,共6张

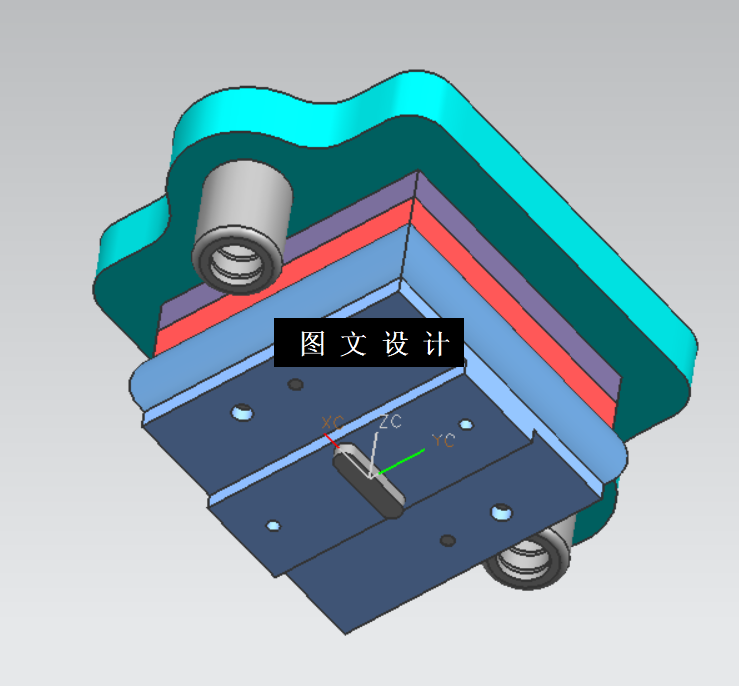

UG三维图一套
摘要

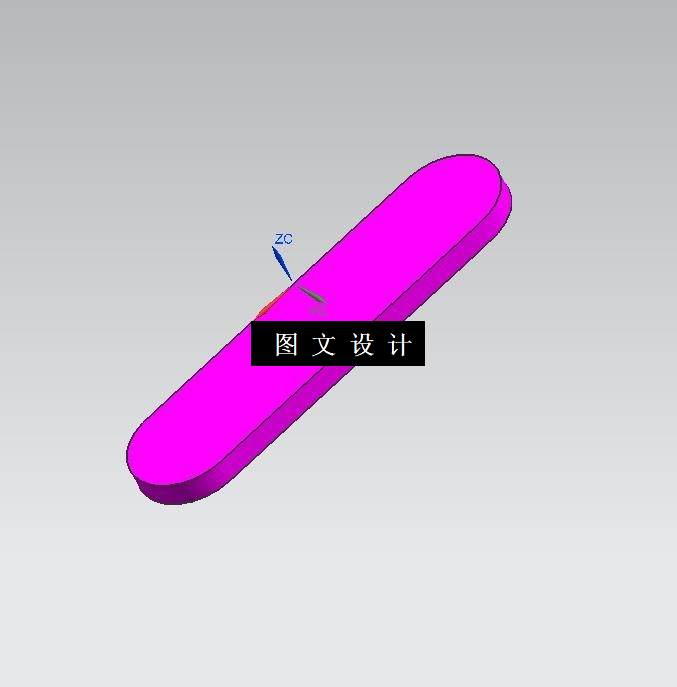

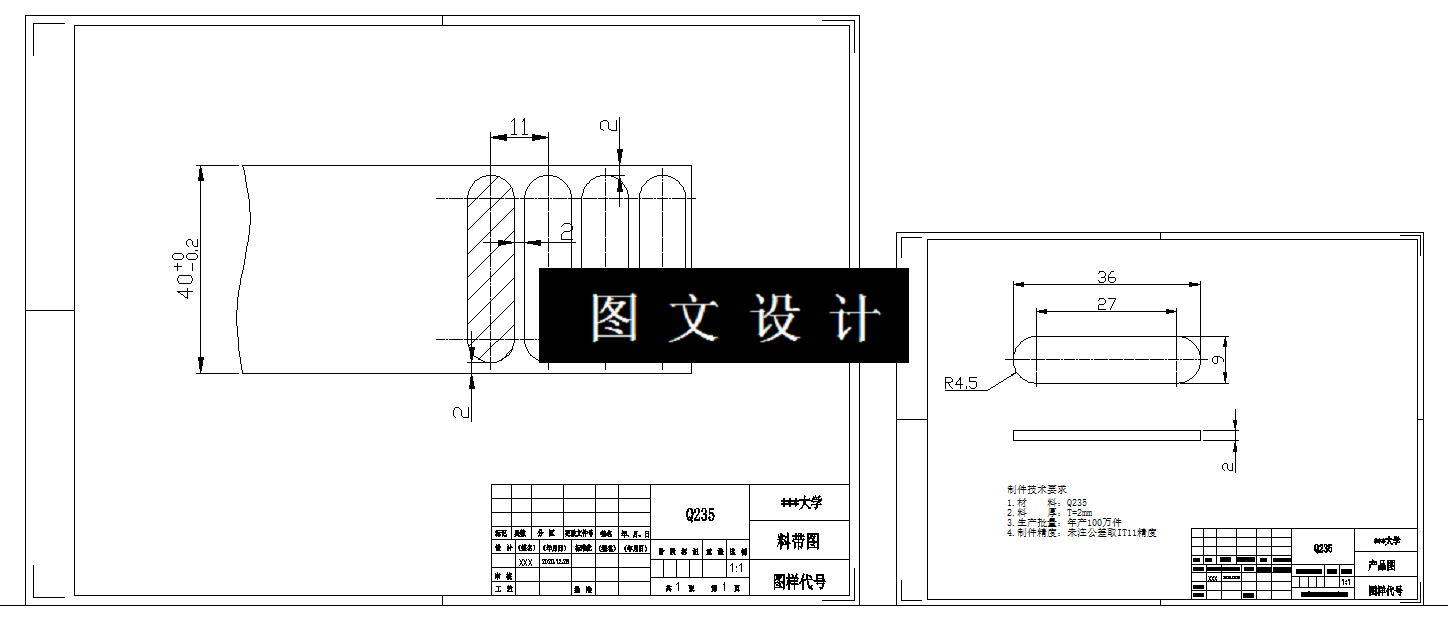

本次设计中,本人的设计任务是根据一个止转垫板的工件设计一套落料模具。该冲裁件厚度t=2mm,外形由直线组成,且对称分布,在选取搭边量时可看成方形类零件。工件间最小搭边值a1=2mm,沿边最小搭边值a=2mm,以下面排样方式中的数个零件为单位计算零件利用率。单个零件面积A0=306.617mm2。
