N1459-电器外壳注塑模设计【含UG三维图】 下载积分：120　资料编号： N1459

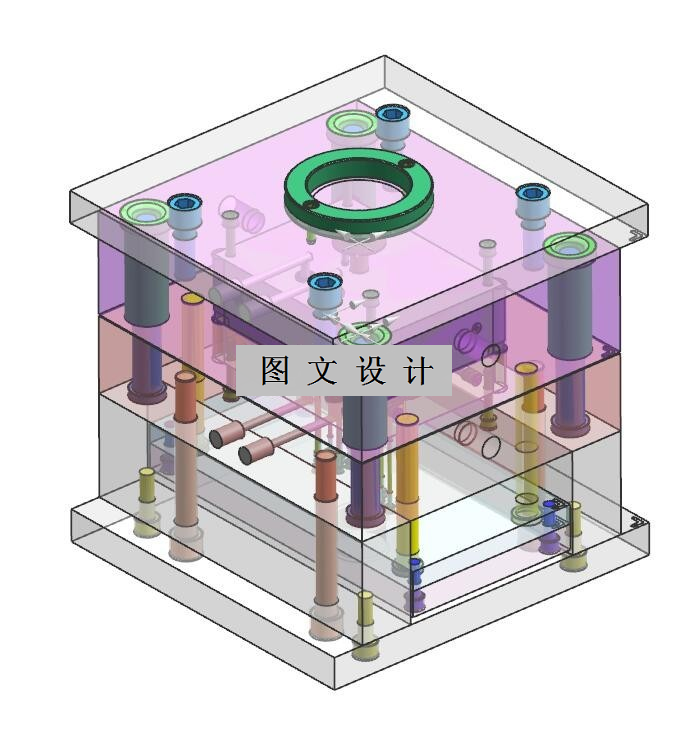

作品包括:

Word版设计说明书1份

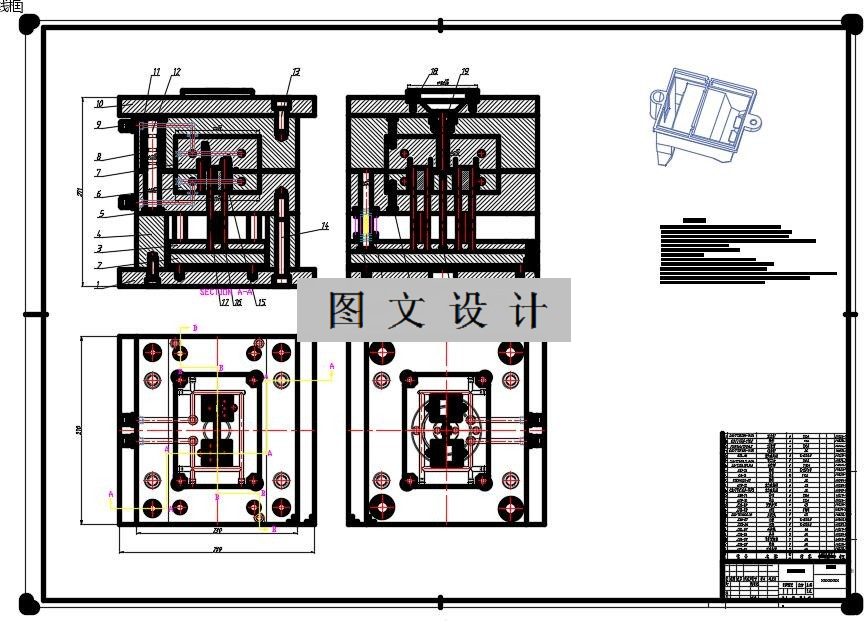

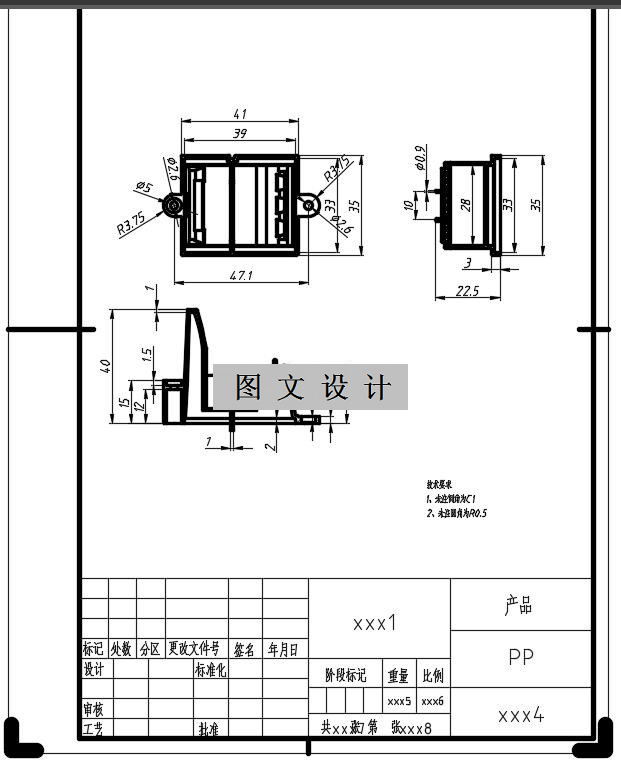

CAD版本图纸，共13张

UG三维图一套

摘要

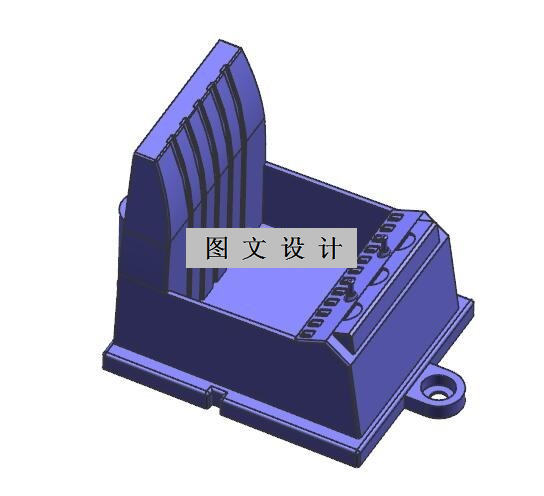

本次设计的外壳零件是汽车中常见的内饰零件，在我国汽车配件中使用普遍。由于它的生产批量大，精度要求高，材料为PP，非常适合用注塑模具来进行生产。本次设计内容为外壳注塑模具设计，其原理和诸多注射模具一样是将粒状塑料连续输入到成型机的料筒中加热熔融，然后由注射杆推进，由喷嘴和模具的浇注系统导入模具中，然后保压冷却，使之固化成型。首先明确塑件的设计要求、生产批量,计算塑件的体积与质量,分析塑件的成型工艺参数。其次明确形腔数量及排布形式,选择分形面,确定浇注与排气系统,选择推出方式,确定侧凹部分的处理方式,定下模具加热与冷却方式。然后计算型芯型腔工作尺寸,计算侧壁厚度与底板厚度,进行冷却系统的计算。最后绘制模具草图进行修改,修改后绘制模具总装图以及非标零件图完成整个注塑模设计。
