N1568-双孔塑料垫块注塑模设计【含UG三维图】 下载积分：50　资料编号： N1568

作品包括:

Word版设计说明书1份

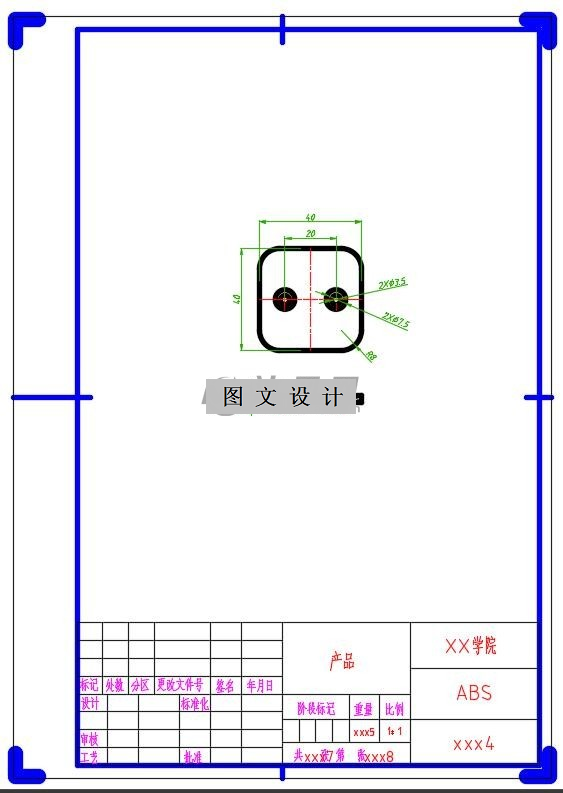

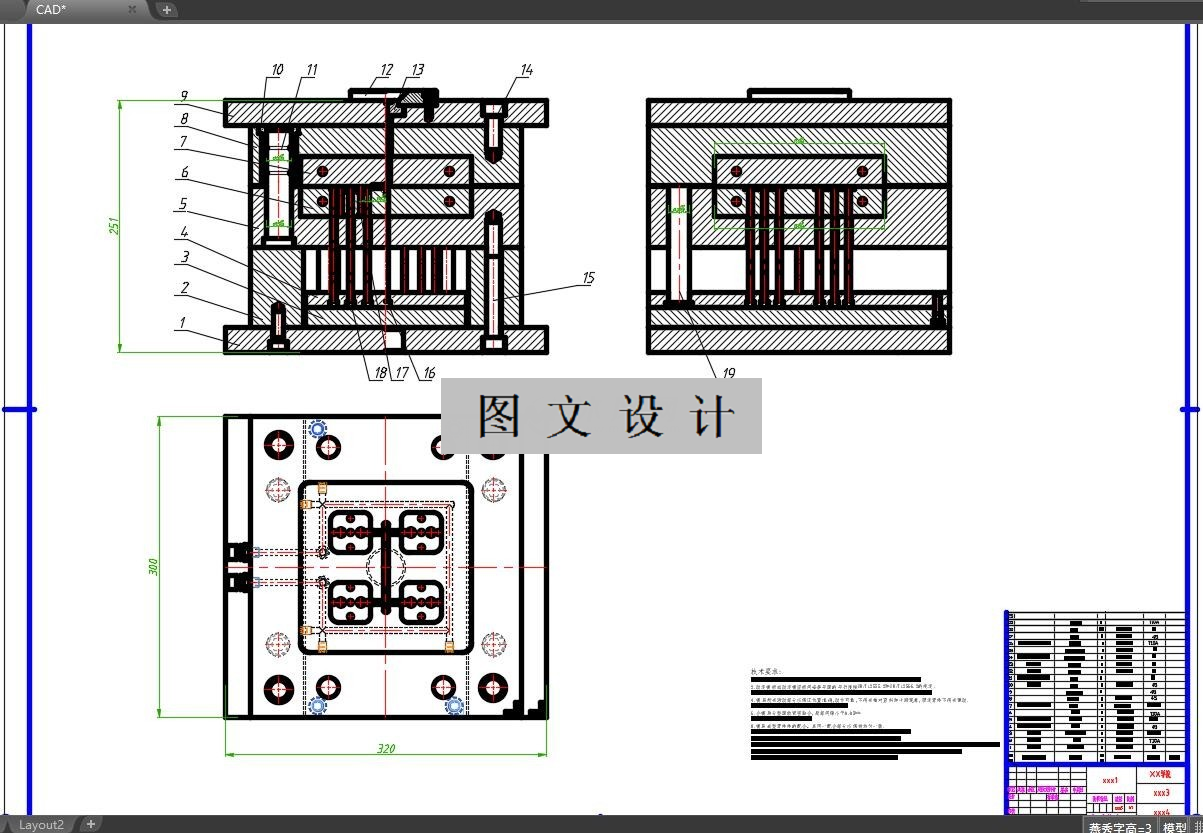

CAD版本图纸，共4张

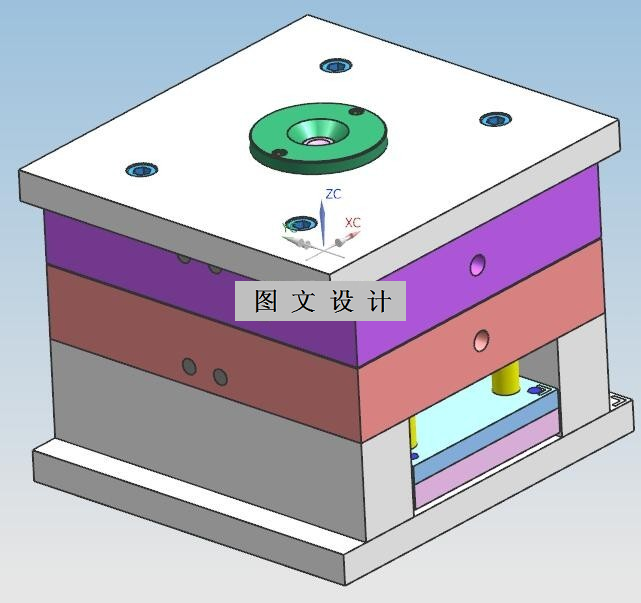

UG三维图一套

摘要

本次课程设计的题目是外壳塑料注塑模具设计，根据成型工艺要求，在原有塑料件的基础上介绍了其注塑成型模具的结构，阐述了模具设计要点及工作过程。首先要从塑料生产工艺上对所要设计的产品进行工艺的分析与计算，然后在分析计算的基础上并参看相关的资料确定成型工艺方案，再在此基础上进入模具总装配图的结构设计。在此基础上对注塑模具的主要零部件的尺寸进行设计与计算，期间要参考大量与塑料成型相关的资料和翻阅各种模具设计手册，并通过计算以确定模具的具体结构及尺寸，通过不断的计算与修改，并在指导老师的悉心关怀和耐心指导下进行不间断的反复修改，最终独立完成这次课程设计。在设计的过程中，首先要解决对外壳的测绘。在模具设计时对分型面的选择、浇口形式与位置的确定、型腔位置的安排、冷却水道的设置。由于是小批量的生产，该注射模采用了1模4腔的结构。
