作品包括:
Word版设计说明书1份

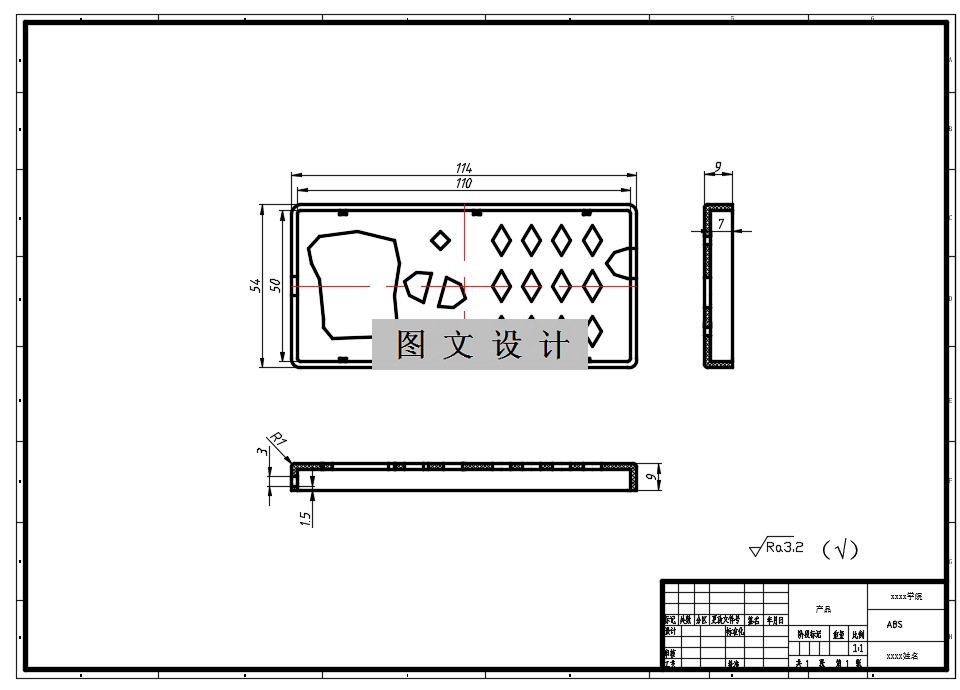

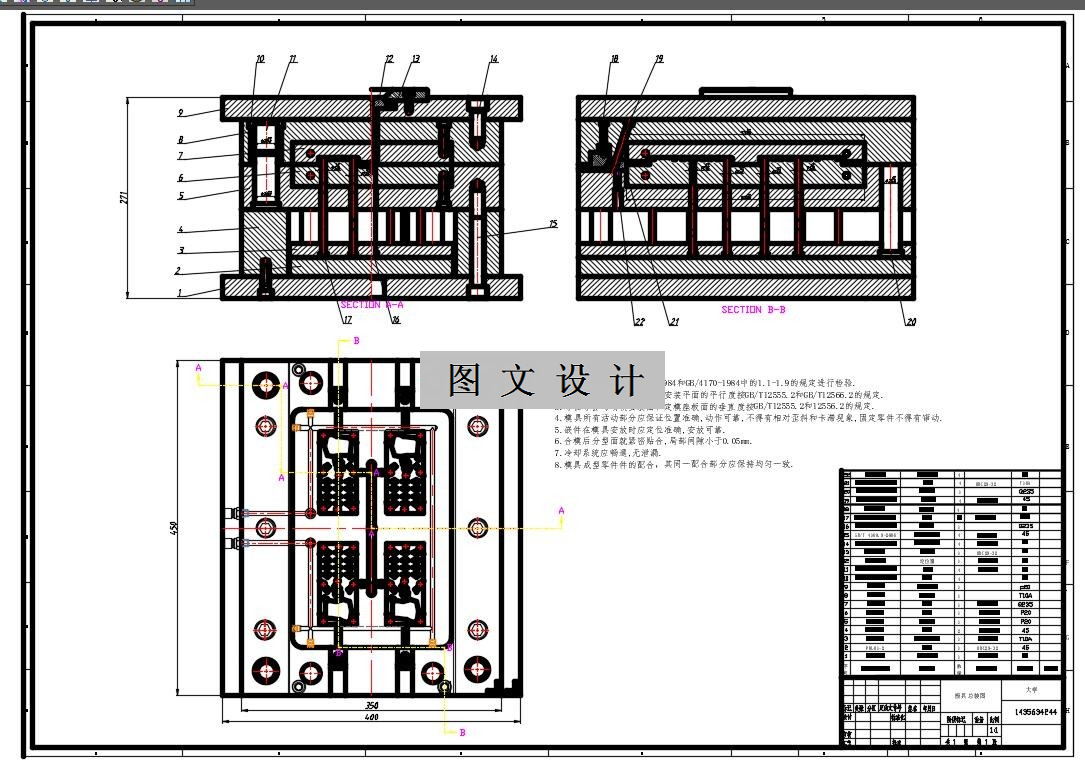

CAD版本图纸,共4张

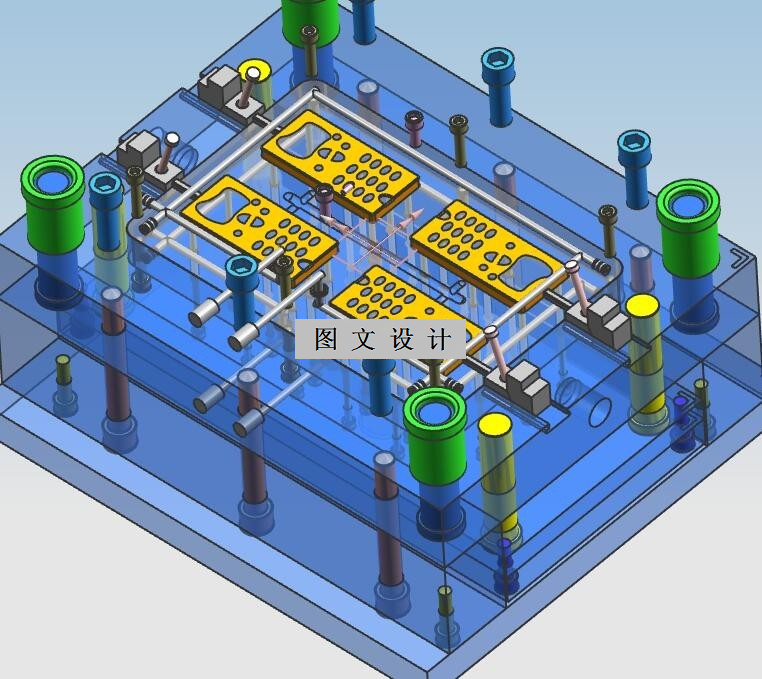

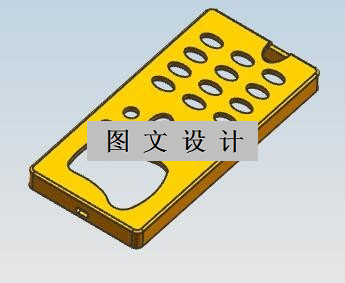

UG三维图一套
摘要
设计分型面选在截面最大处,由于产品有内孔,所以模具结构要用侧抽芯,浇口采用侧浇口,塑件成型后利用推板将成型制品从动模上推出。 设计中需要对塑件的尺寸进行计算,确定尺寸精度,然后进行注射机的选取。对注射机参数进行校核,包括模具闭合厚度、模具安装尺寸、模具开模行程、注射机的锁模力等。各个参数都满足要求后才能确定注射机的型号。 在设计过程中,为了更清楚的表达模具的内部结构,因此附有大量的模具结构图和模具局部图,并通过通过CAD出它的二维图。
