N1639-支架注塑模设计【含UG三维图】 下载积分：100　资料编号： N1639

作品包括:

Word版设计说明书1份

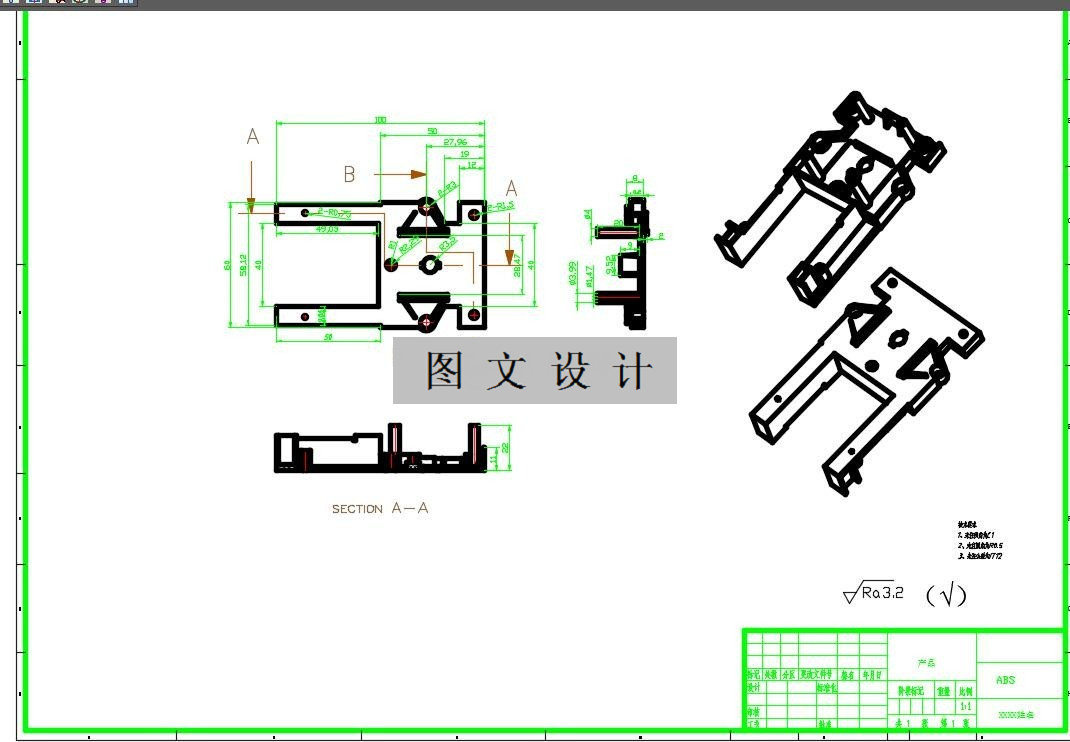

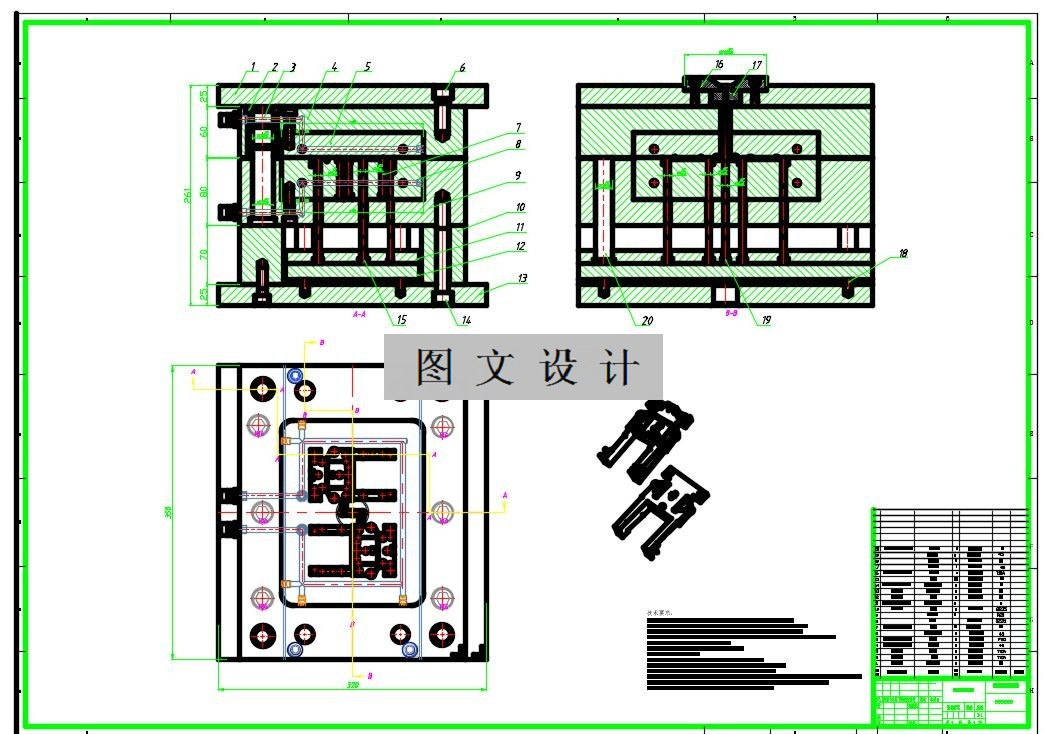

CAD版本图纸，共4张

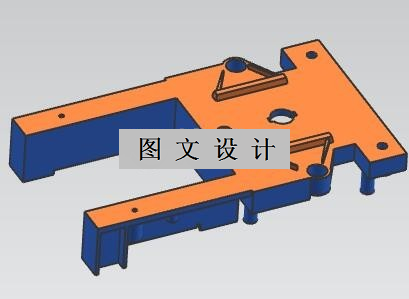

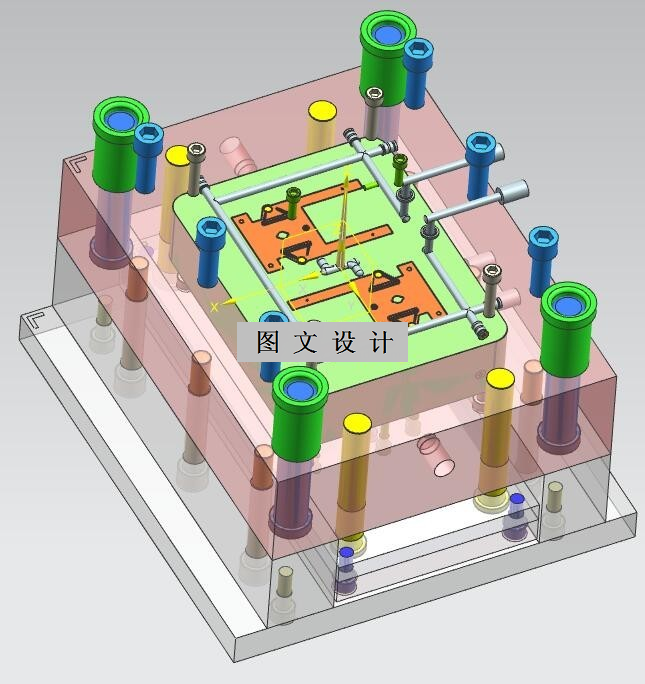

UG三维图一套

摘要

工作原理：合模后，从注射机喷嘴中注射出的塑料熔体经由开设在定模上的主流道进入模具，再经由分流 道及浇口注入和充满型腔。在保压、补缩和冷却定型后，合模系统便带动动模后退，从而使动模和定模从分型面分开，浇注系统凝料在拉料杆的约 束下从浇口套中脱出，并和塑件一起随动模运动，使型芯脱离制品，利用推杆和斜顶使制品和浇注系统凝料从型芯上以及在动模一侧的分流道中推出脱落，制品脱出后，带弹簧的复位杆会 带动脱模机构优先复位，，从而完成一次注射成型过程。1468803
