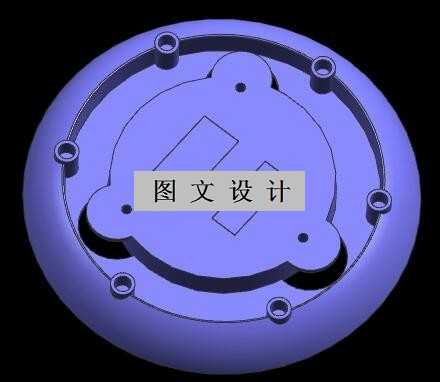

N1648-烧水壶底座注塑模设计【含UG三维图】 下载积分：100　资料编号： N1648

作品包括:

Word版设计说明书1份

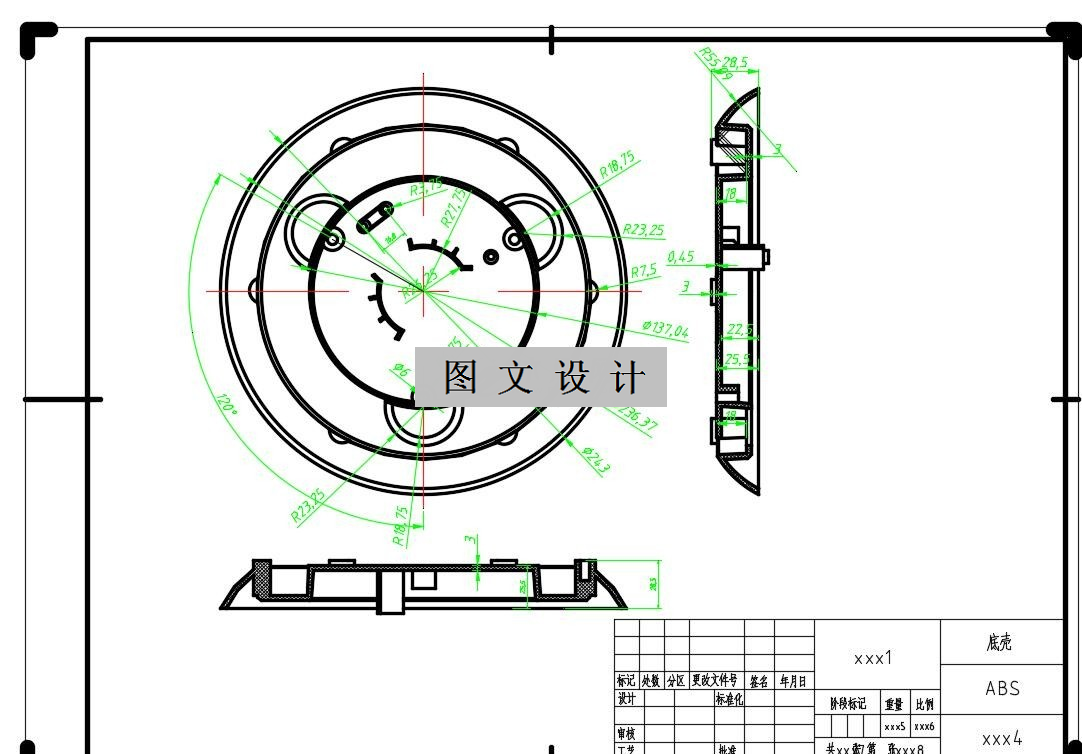

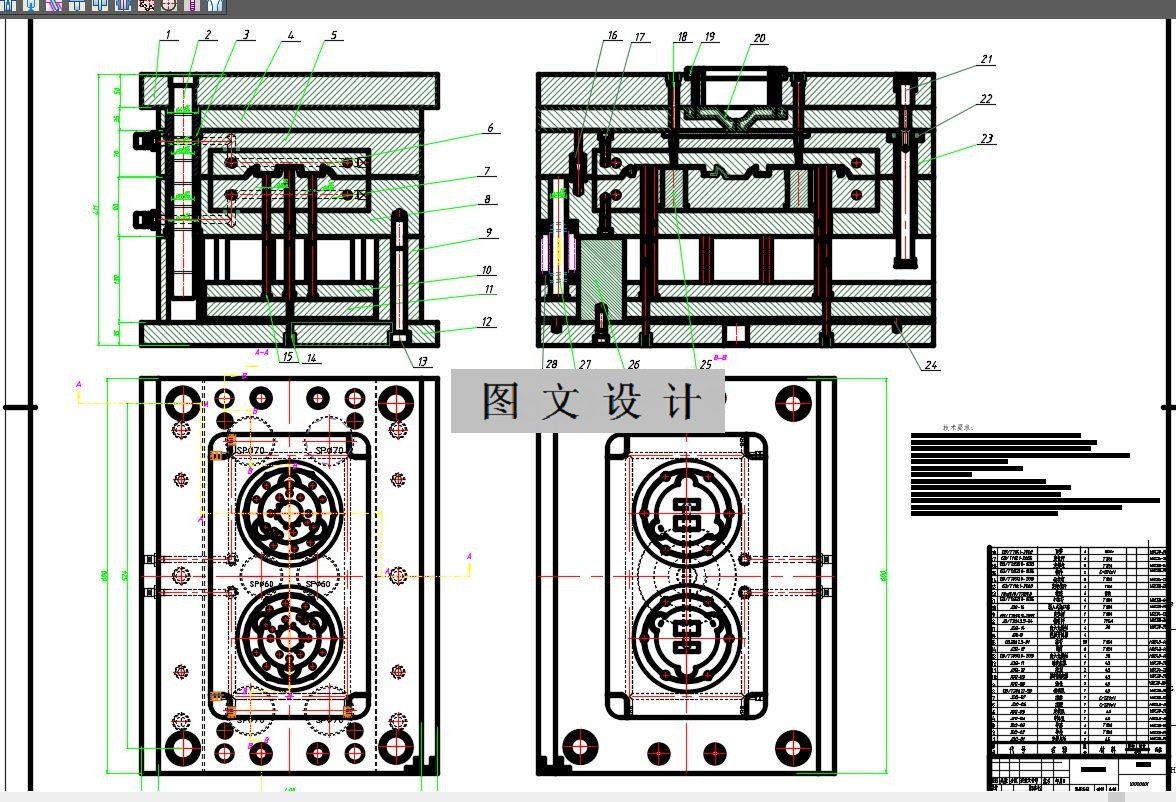

CAD版本图纸，共12张

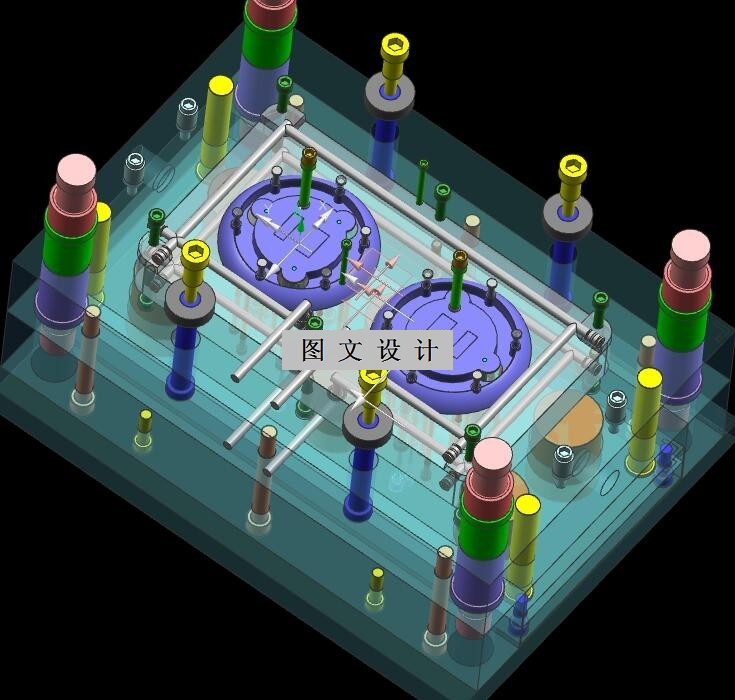

UG三维图一套

摘要

三板模一共有三次分型，第一次在脱料板与定模板之间，第二次在脱料板与定模座板之间，第三次在定模板与动模板之间 1. 当动模侧起始受到注塑机自身提供的拉力时，动模和定模之间由于装有开闭器【阻尼扣】，而脱料板与定模座板之间没有任何连结 和阻碍（多数情况下小拉杆上还装有弹簧），这时在拉力作用下，脱料板与定模座板首先分开，定模板随着动模板一起向后运动，运动到设定距离时，被小拉杆限位块挡住， 2. 定模板随注塑机继续向后运动，这样小拉杆也被带动，它又带动脱料板运动一个设定距离，以便将料头打下，这个设定距离运动完后，小拉杆与定模座板都停止运动 3. 注塑机继续向后运动，拉力不断加大，超过开闭器锁模力，定模板与动模板分开，分开到设定距离时停止不动 4. 在注塑机顶杆的推动下，顶针板带动顶出机构顶杆开始顶出运动，将成品顶出。
