作品包括:
Word版设计说明书1份

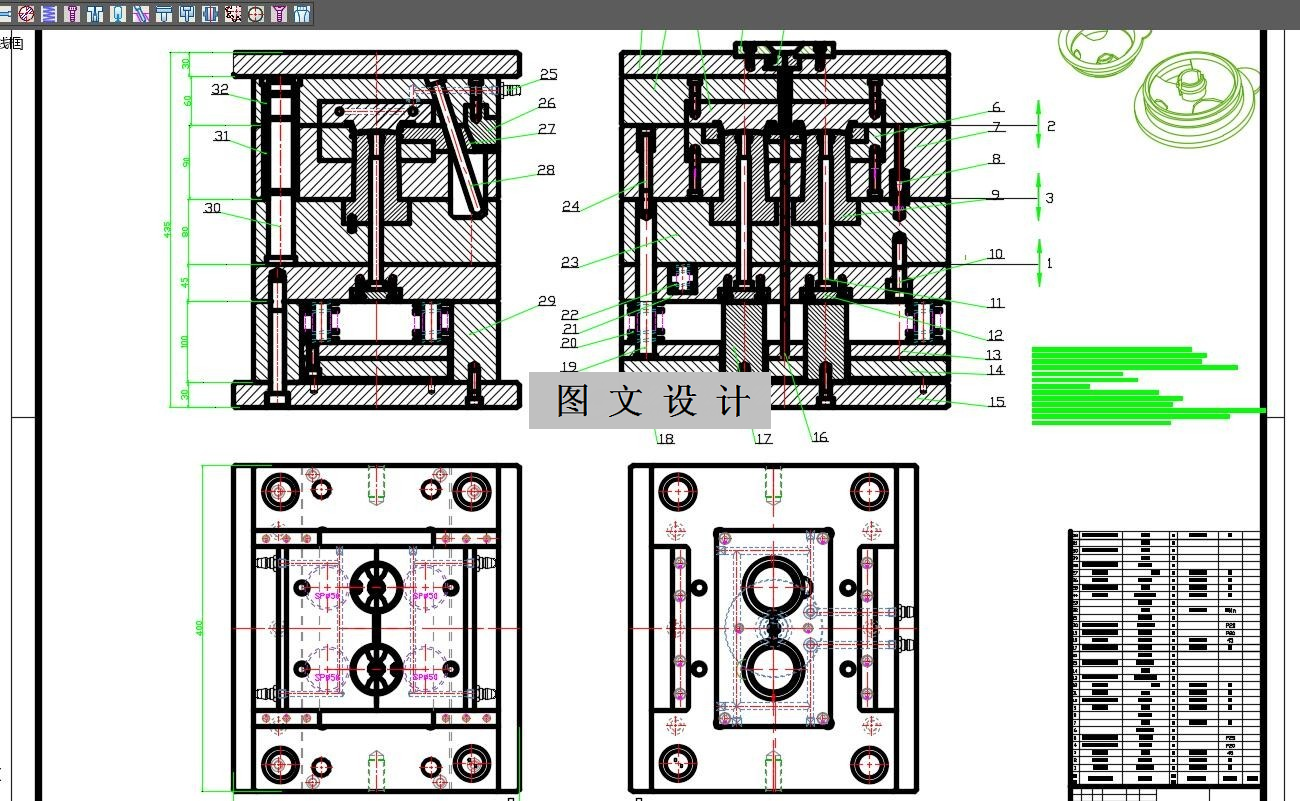

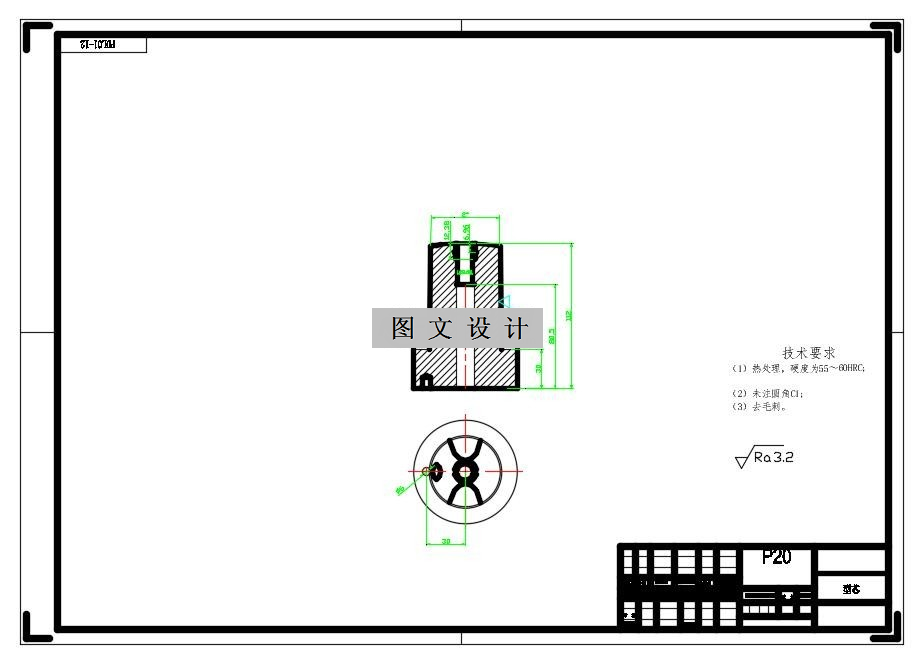

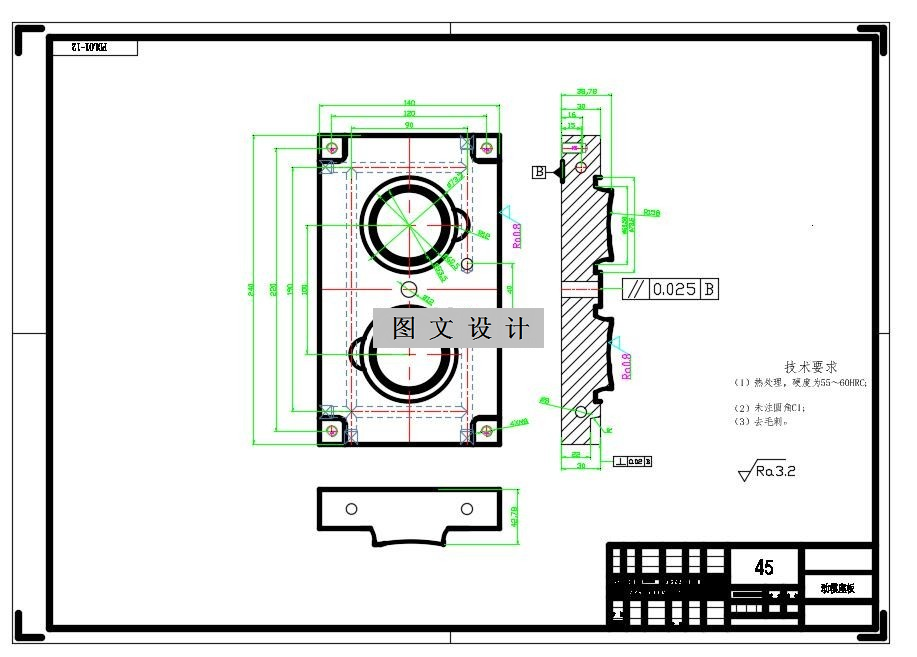

CAD版本图纸,共12张

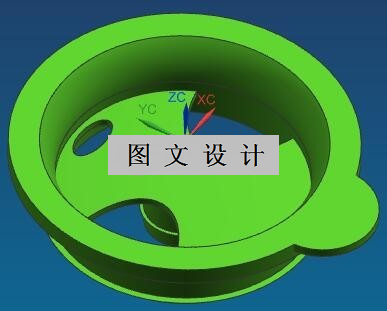

UG三维塑件图1张
摘要
根据客户要求,模具一出二,即一模二腔,每次注射生产两个塑件,倒扣1采用哈夫滑块侧向抽芯,倒扣2采用强制脱模的注塑模具结构,强制脱模之前,动模型芯必须先从塑件中心柱子中抽出,动模侧需要增加一个开模面,因此模架采用有推板、有托板的龙记二板模架,托板和动模B板在成型塑件脱模之前先打开,这种模架俗称假三板模。模架型号为:3040-BI-A60-B80-C100。
