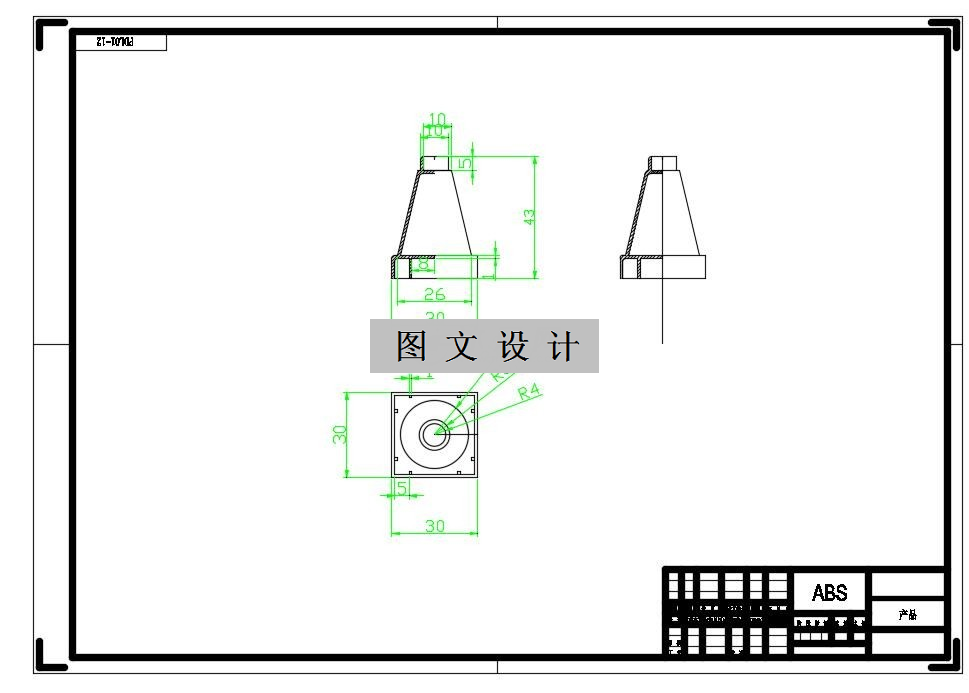

N1663-锥形帽注塑模具设计【含UG三维图】 下载积分：60　资料编号： N1663

作品包括:

Word版设计说明书1份

CAD版本图纸，共10张

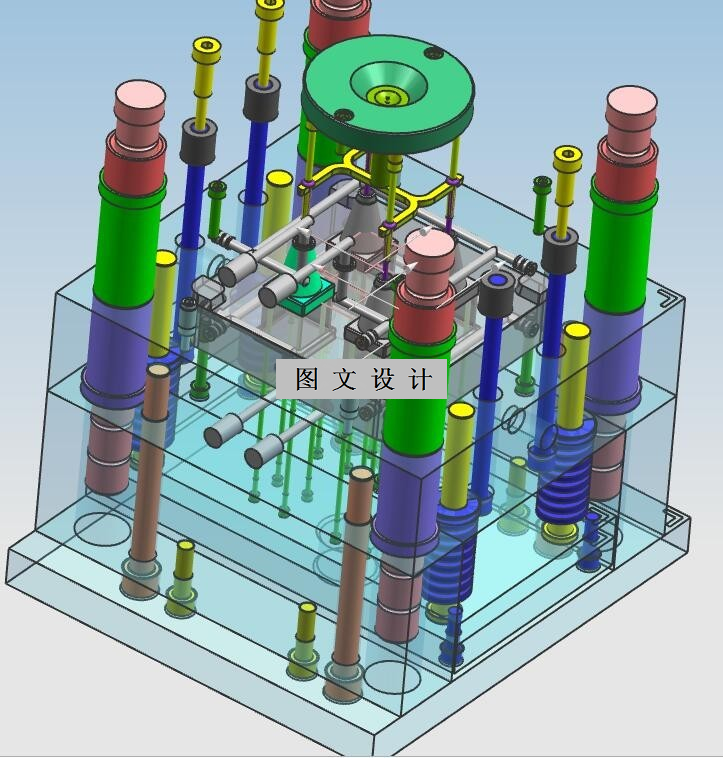

UG三维图一套

摘要

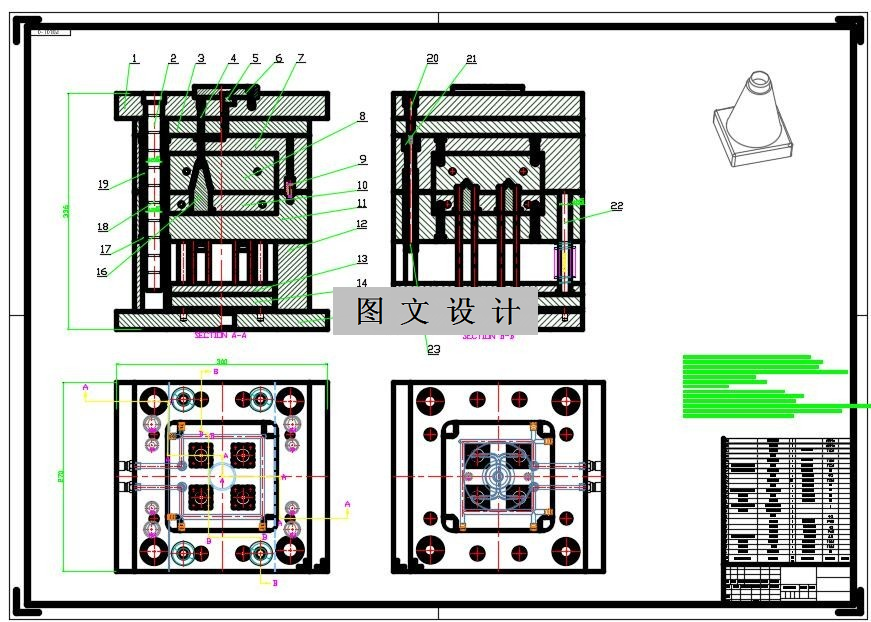

本次设计采用的是点浇口的三板模的模架，所以模具的张开需要一定的顺序来控制，根据点浇口的张开原理， 首先张开的，定模板和中间板，主要的功能就是为了使浇口与塑件断开，张开的距离就由定距拉杆来限制， 其实，是定模座板与中间板张开， 主要的作用就是使主流道从浇口套里面脱出， 致使整个浇注系统全部脱离模具，最后，是动模板和定模板的张开，使模具进行分型，这个时候，斜导柱带动滑块完成侧向抽芯，同时 推出机构将塑件推出。在这个过程中，起到关键作用的就是，定距拉杆，与模胚开闭器。
