Z1898-年产10000t饮料工厂设计-班产15t浓缩苹果汁车间设计 下载积分：50　资料编号： Z1898

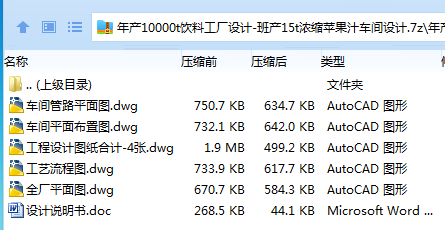

作品包括:

Word版说明书1份，共32页,约11000字

CAD版本图纸，共4张

设计总说明

本设计为年产10000t，班产15t饮料工厂设计，拟定设计班产15t浓缩苹果汁（梨汁）车间。生产班制为淡季2班制，旺季3班制（这样有利于劳动力平衡，设备充分利用，成品正常销售，便于生产管理，经济效益提高）苹果的成熟季节在秋季，所以定9、10、11月份为旺季，工作日（t旺）为75d， 12、1月份为淡季，工作日（t淡）为53d，2、3月份为设备检修日（其中工作日一周只有单休日，国庆只有三天休息日），则

全年浓缩苹果汁生产天数为： t=t旺+t淡=75+53=128d

班数为：75×3+53×2=331班。

梨的成熟季节在秋季，所以定6、7、8、9、10月份为旺季，由于工厂规模有限，定6、7、8月生产浓缩梨汁，班产15t。

全年浓缩苹果汁生产天数为： t=t旺+t淡=75d

班数为：75×3=225班

产品形式为PET无菌包装、真空桶装。

厂址选在山东省淄博市临淄区，淄博市属于山东半岛蓝色经济建设区的重要组成部分，开发潜力大，符合区域经济发展规划，国土开发及管理的规定。且其地质良好、气候条件优越、水质良好、交通方便、劳动力能源等都符合厂址建设的要求，适宜建厂。

主要设计工作如下：

（1）设计各产品的生产方案，并进行工艺论证；

（2）确定生产的设备流程，对设备提出具体要求；

（3）进行物料衡算、劳动力估算、水电汽估算、管路设计；

（4）进行车间平面布置以及全场平面布置；

近年来，随着消费者生活水平的提高、健康意识的增强，中国的饮料市场在经历了碳酸饮料时代、饮用水时代、功能型饮料和茶饮料时代后，已经进入了果汁饮料时代。

设计合理的浓缩苹果汁（梨汁）饮料加工厂，不仅可以满足广大消费者的消费需求，而且能够带动农民增产增收，同时可促进当地经济发展，符合国家政策，具有较高的经济效果和价值。

 苹果汁（梨汁）车间班产15t，1班6.5h，实际生产6h，每班需要工人28人。

本设计车间长48m，宽18m，开间6m，共8间；跨度9m，共2跨。车间布置根据实际情况，将耗能较大、设备外形较大的三效降膜式蒸发器安装在厂外，搭棚进行。此外车间内不设成品仓库，生产装箱完毕的成品直接搭棚送入厂区成品库。

全厂占地15207m2，东西长111m，南北长137m。

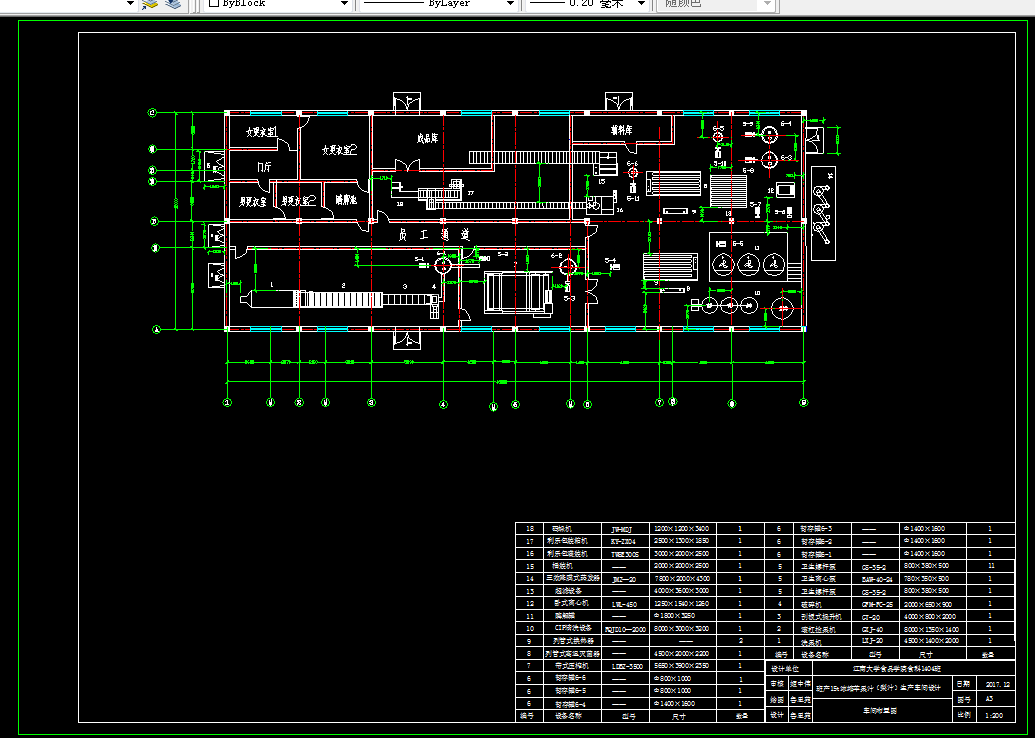

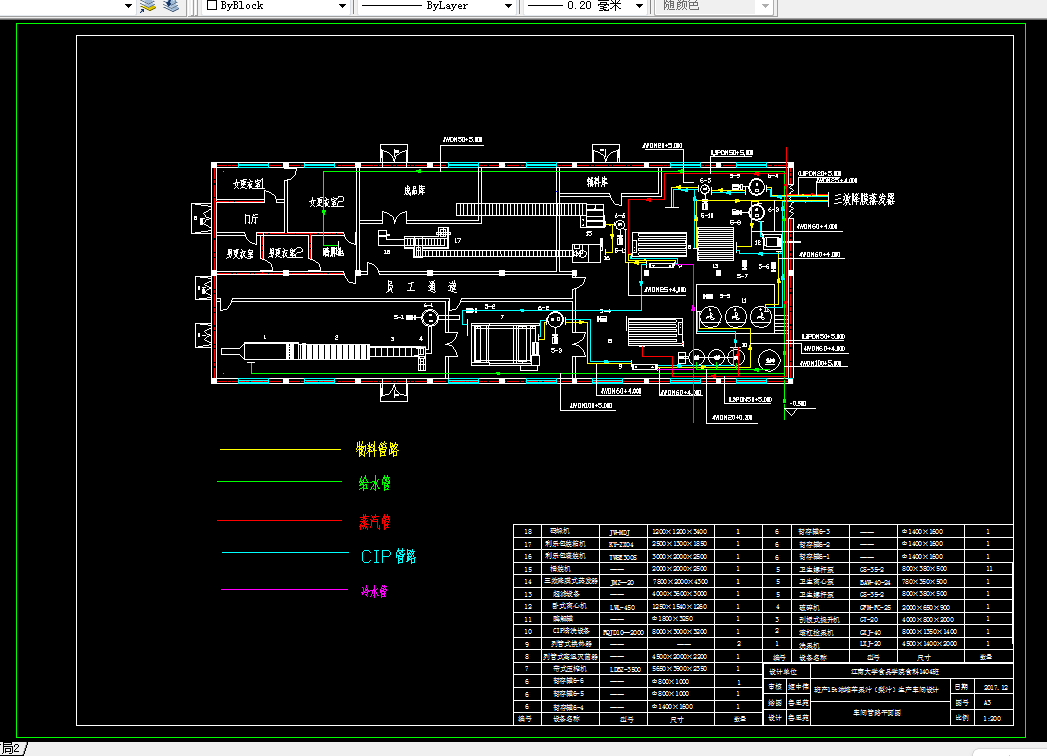

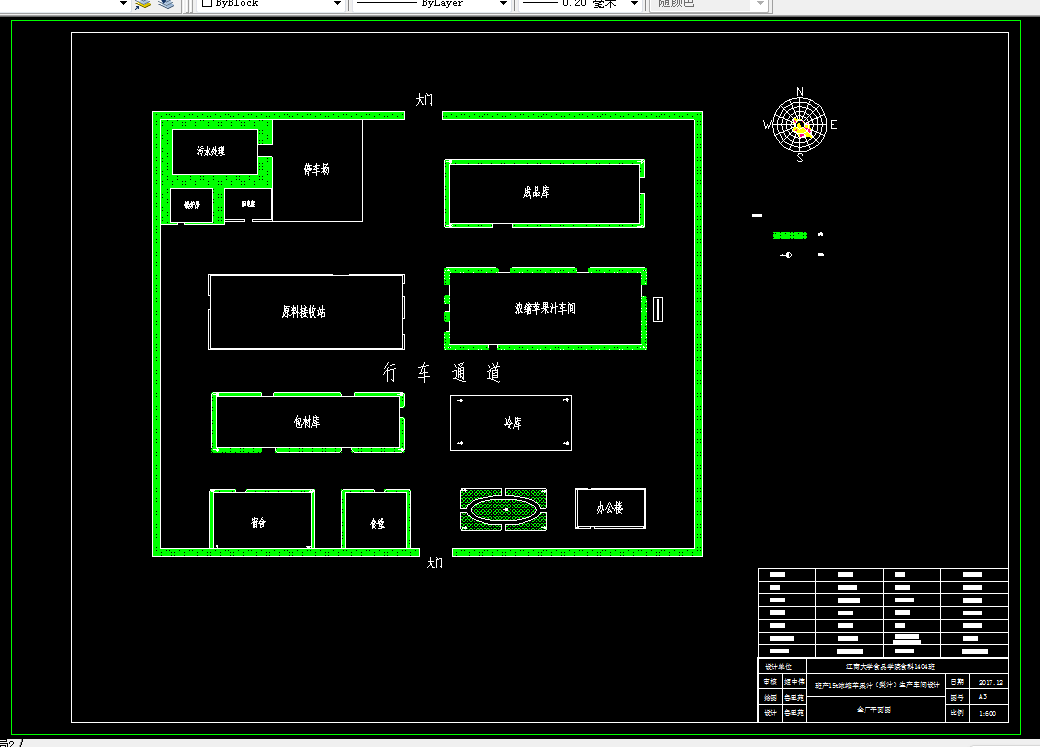

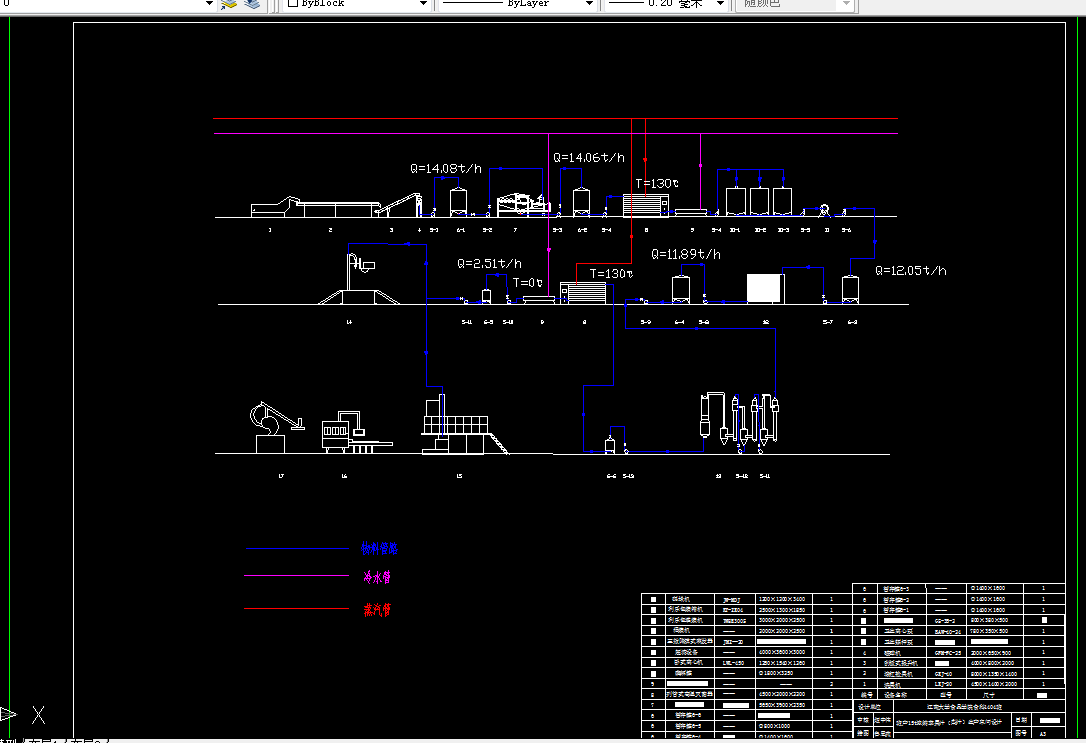

本设计绘制了相关图纸，分别为工艺流程图、车间平面布置图、车间管路平面图、、全厂平面布置图。

关键词：工厂设计；浓缩苹果汁；浓缩梨汁
