Z1269-小型橙汁压榨机设计【含SW三维图】 下载积分：80　资料编号： Z1269

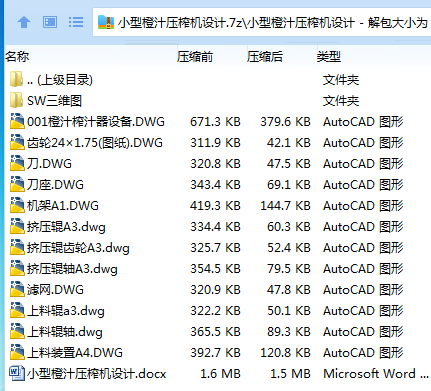

作品包括:

Word版说明书1份，共46页，约12000字

CAD版本图纸，共12张

SW三维图一套

摘 要

近年来，中国的果蔬加工业发展势头强劲，不仅在国内市场上占据了重要地位，而且在国际市场上也展现出巨大的竞争力。这一行业的发展，与国家政策的支持、科技进步的推动、市场需求的增长以及消费者健康意识的提升密切相关。随着健康生活，绿色生活的理念的流行，越来越多的人们开始关注饮食健康，一种新型的果蔬榨汁机应运而生。目前，市面上流行的榨汁机主要是通过刀片切割水果，通过切割等方式提取果汁，但这种机器无法完全利用果蔬中的有效成分。本研究设计的是一款小型橙汁压榨机。其主要创新之处在于其半切橙子和对辊结构。橙子被切半后，通过两个方向旋转的辊轮，实现挤压橙子以提取果汁的效果。该装置主要由机架、辊轮、筛网、料斗、汁液收集器以及电机等部件构成。动力来源于电机，通过齿轮传动实现机械运作。设计简洁，材料普及，成本较低。

关键词：小型橙汁压榨机设计；切橙；对辊

目 录

摘 要 I

ABSTRACT II

1.前言 1

1.1设计背景 1

1.2设计的目的与意义 1

1.3国内外研究现状 2

1.3.1国内研究现状 2

1.3.2国外研究现状 2

1.4设计任务 3

2.总体方案设计 4

2.1总体方案比较选择 4

2.1.1方案一，螺旋榨汁机 4

2.1.2方案二，采用对辊榨汁 5

2.1.3方案三，采用碎刀榨汁 6

2.1.4方案四，采用对半对辊榨汁 7

2.1.5最终方案选择 8

2.2 传动路线 9

2.3 确定各轴转速 10

3.主要零件选择 11

3.1电动机选择 11

3.1.1电动机类型的选择 11

3.1.2选择电动机容量 11

3.2动力学参数计算 12

3.3输入轴装配齿轮和对辊轴上齿轮设计 14

3.3.1选定齿轮类型、精度等级、材料及齿数 14

3.3.2按齿面接触疲劳强度设计 14

3.3.3确定传动尺寸 17

3.3.4校核齿根弯曲疲劳强度 18

3.3.5计算齿轮传动其它几何尺寸 20

3.4进料辊齿轮设计 21

3.4.1选定齿轮类型、精度等级、材料及齿数 21

3.4.2确定传动尺寸 21

3.4.3其它几何尺寸 21

3.5 轴的设计与校核 22

3.5.1输入轴设计计算 22

3.5.2对辊轴设计计算 22

3.5.3进料装置轴设计计算 29

4.其他零件设计 31

4.1滚动轴承计算与校核 31

4.2键联接设计与校核 32

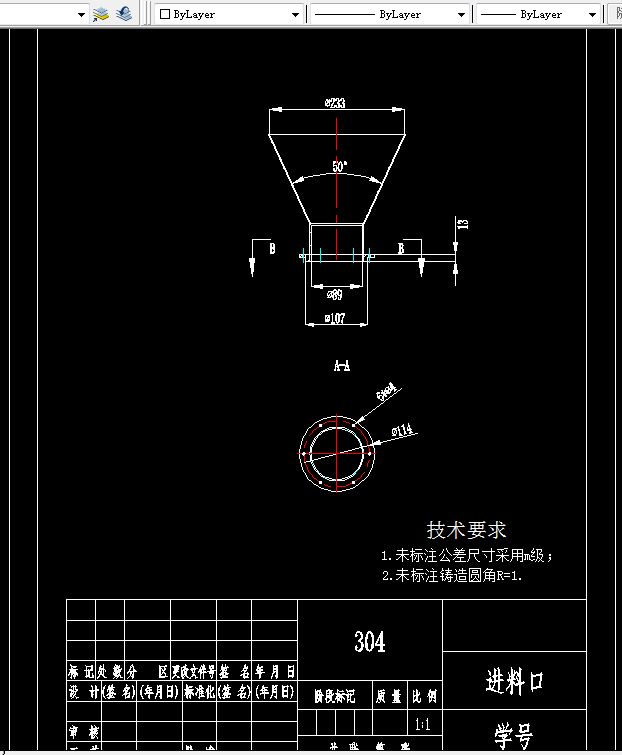

4.3进料口 33

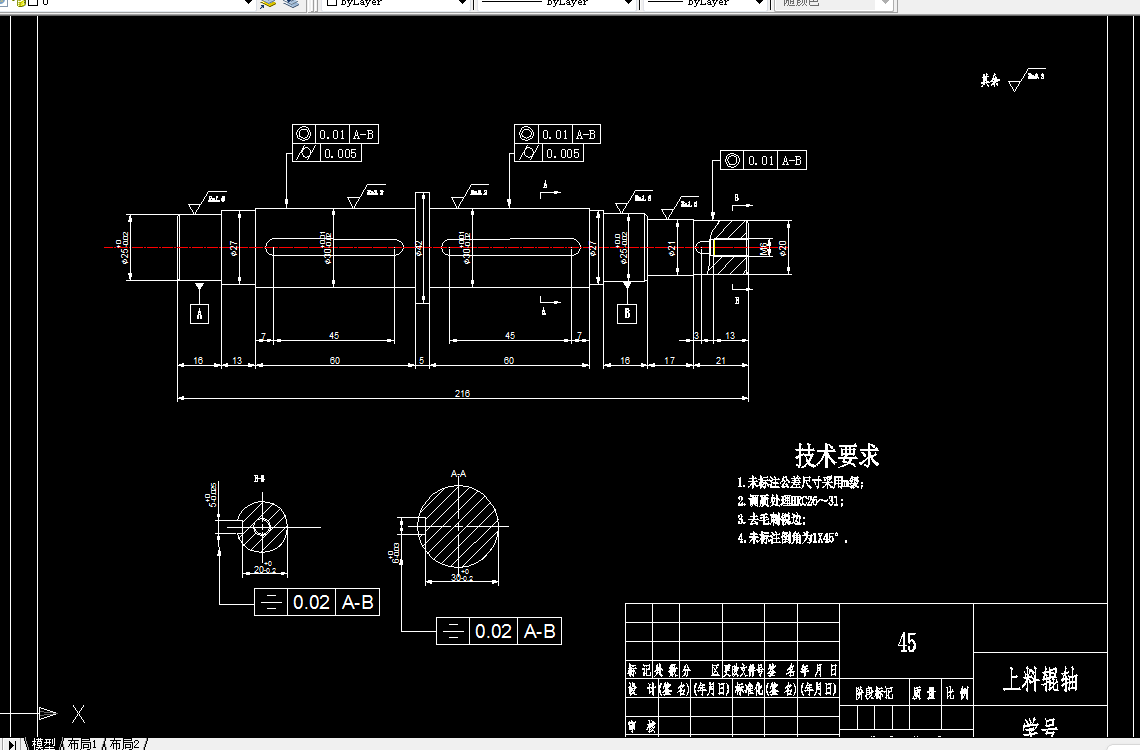

4.4进料辊设计 34

4.5挤压辊 35

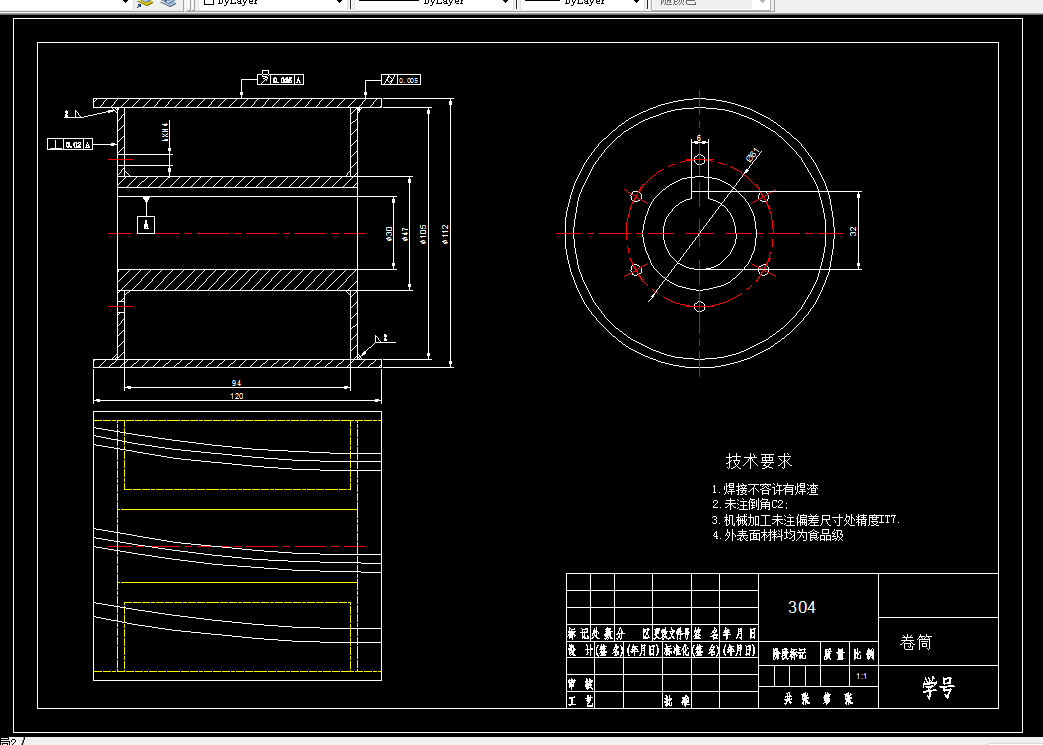

4.6机架 35

4.7刀具设计 36

5.建模 37

5.1三维建模及仿真软件介绍 37

5.2部分零部件建模图 37

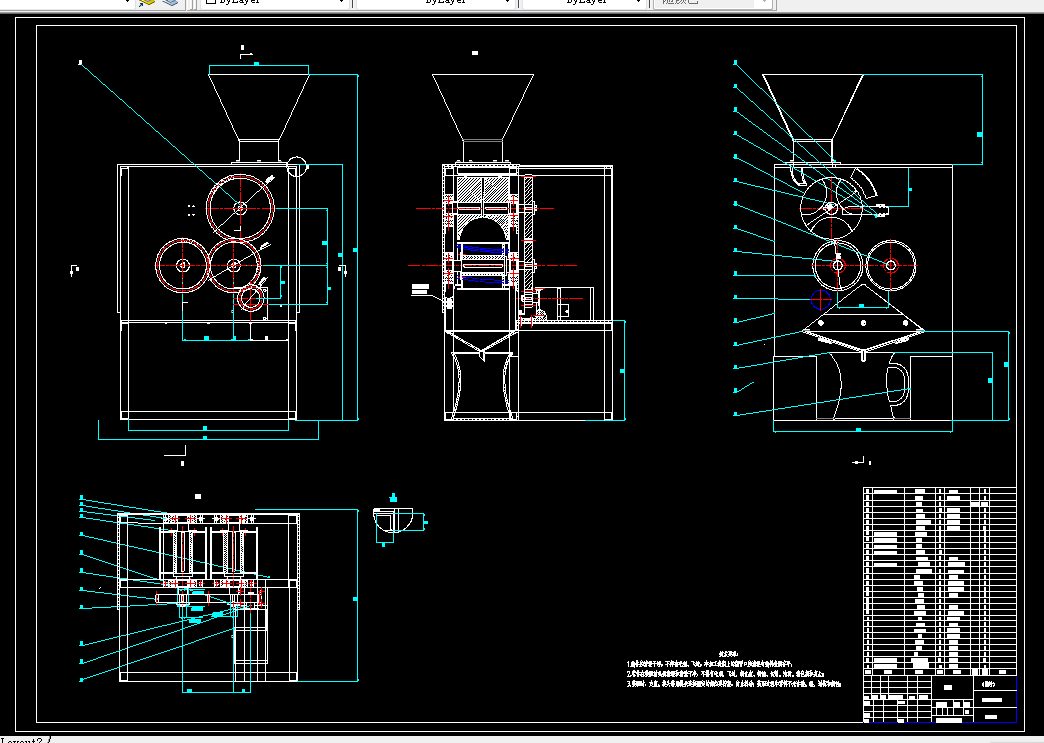

5.2.1总体设计及建模 38

结束语 39

参考文献 40

致   谢 41
