N2427-薄壁卷边机的设计 下载积分：300　资料编号： N2427

作品包括:

Word版设计说明书1份

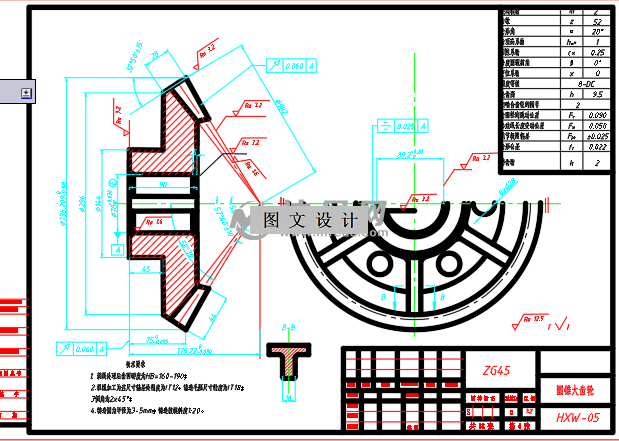

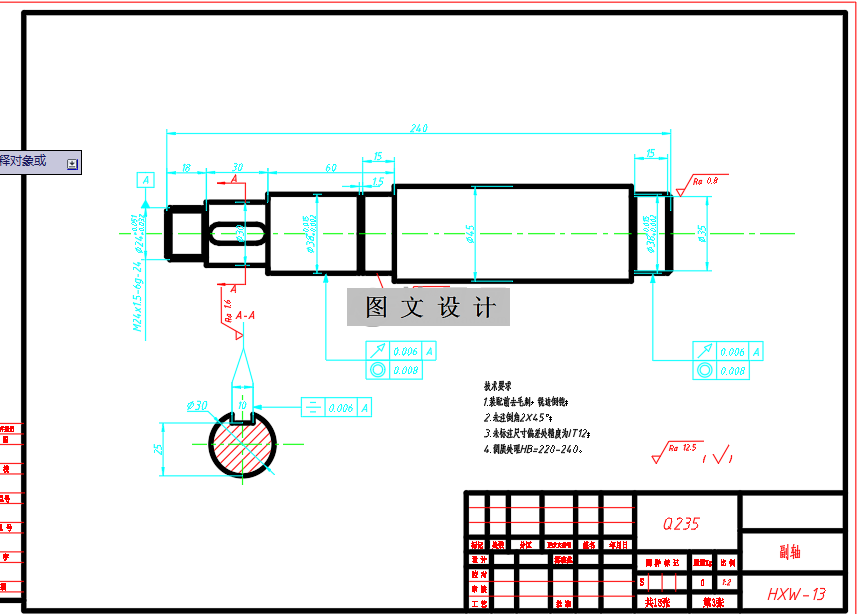

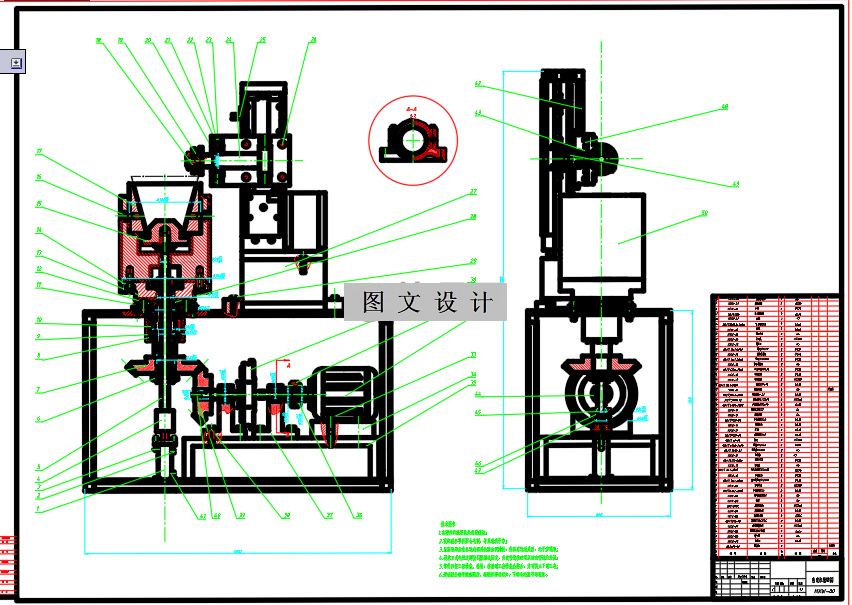

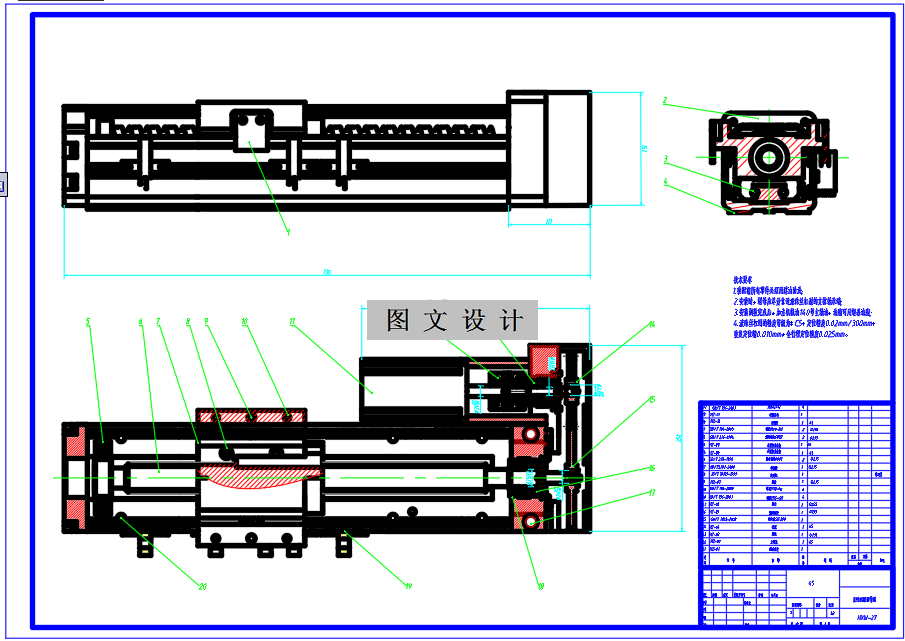

CAD版本图纸，共16张

摘要

薄壁卷边机主要用于很多日常产品零件中，像不锈钢水杯、烤炉体、桶等产品都是板厚小于0.10mm的制件，为提高这些产品的使用安全性和制件的刚度，必须对这些制件进行卷边。本文对薄壁卷边机的设计，主要在以下方面进行了设计研究： 分析了薄壁卷边的工作原理，确定机构传动方案，设计了薄壁卷边机的总体方案并分解运动，设计了交流伺服电机通过直齿轮连接滚珠丝杆副实现旋压轮的纵向移动。设计了一个将工件进行旋转的夹具，使用锥形套和圆柱型契形块、旋压轮压紧来实现工件的旋转运动，对它的定位原理和具体结构进行了设计。对重要部件，联轴器、液压缸、键、轴承、离合器进行选用，对支撑机架、底座进行设计。
