N2439-牛头刨床结构设计 下载积分：160　资料编号： N2439

作品包括:

Word版设计说明书1份

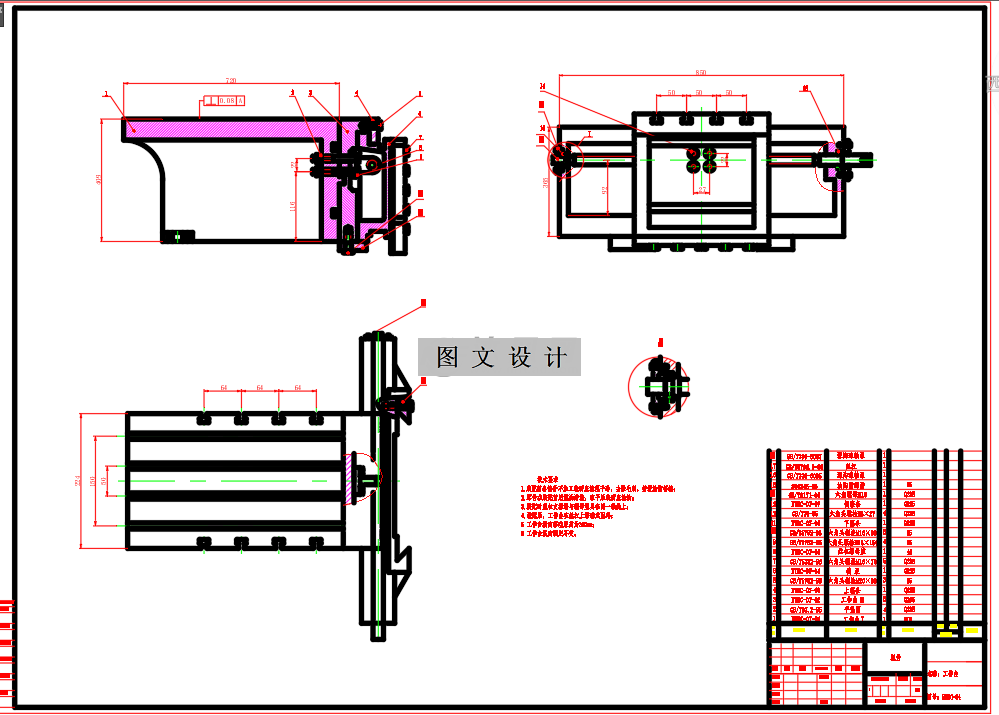

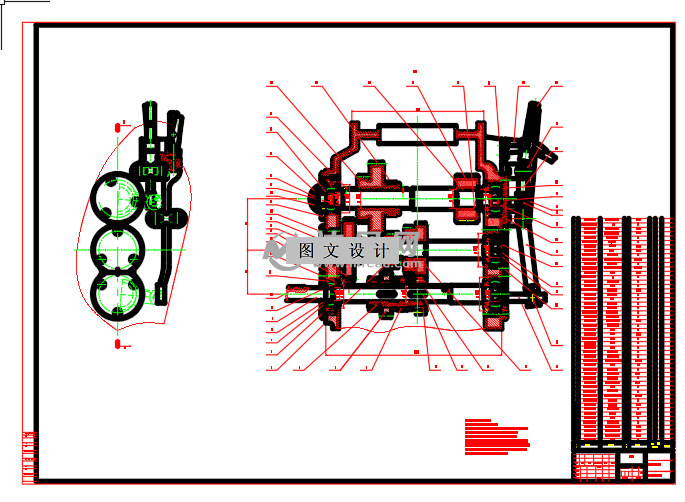

CAD版本图纸，共8张

摘要

本毕业设计是针对刨床中较为广泛的牛头刨床进行结构设计。设计采用电机驱动主轴箱带动曲柄滑块机构进行来回的往复摆动，并通过摇杆机构的摆动从而带动滑枕完成切削加工。设计中对传动系统；主轴转速，转矩等主要参数进行计算，重点对主轴箱，滑枕，摇臂机构，工作台等关键部件进行了结构设计和改进。本设计对传统设备进行了改进，增加了主轴箱，可以提供6种不同的加工速度，更加方便零件的加工，对滑枕进行了创新设计，滑枕的行程长度起始加工位置可以调整。本设计设备的特点主要是，结构简单，切削的加工效率高，生产成本低，达到了设计要求。
