N2444-微小颗粒物湿式空气净化器机械结构设计 下载积分：700　资料编号： N2444

作品包括:

Word版设计说明书1份

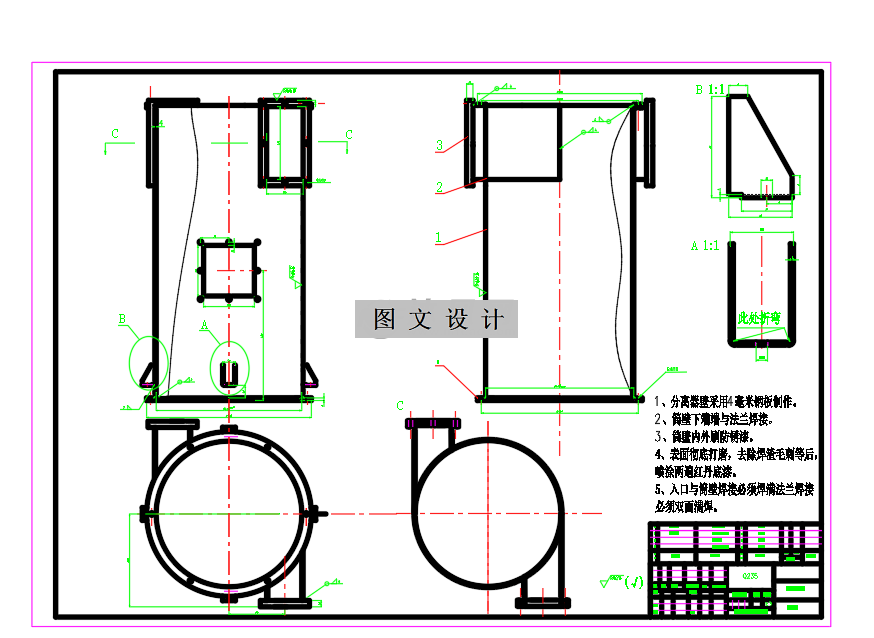

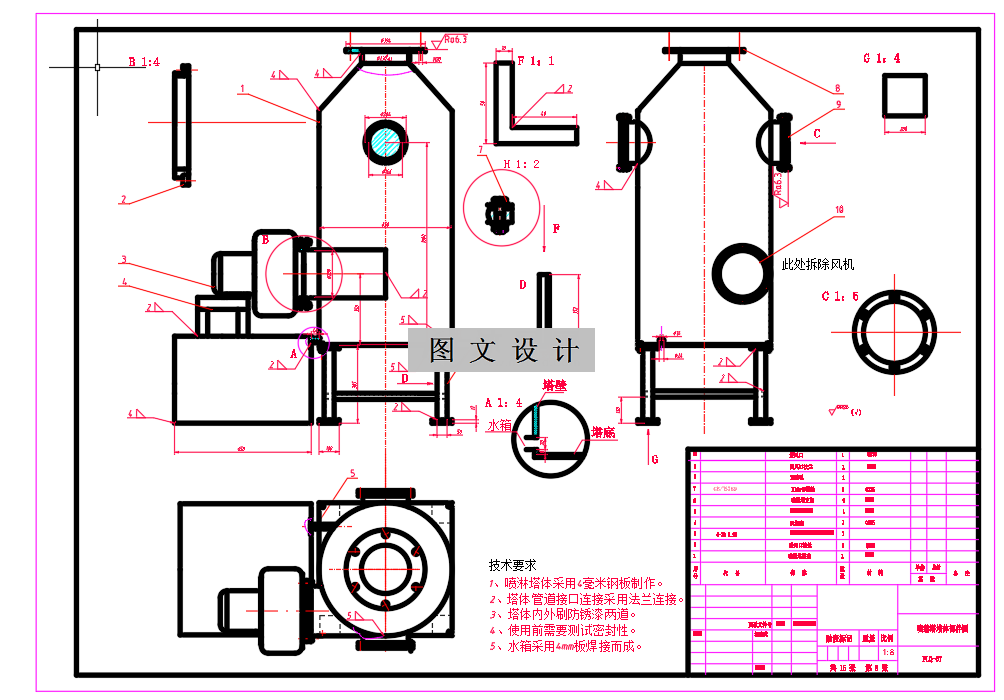

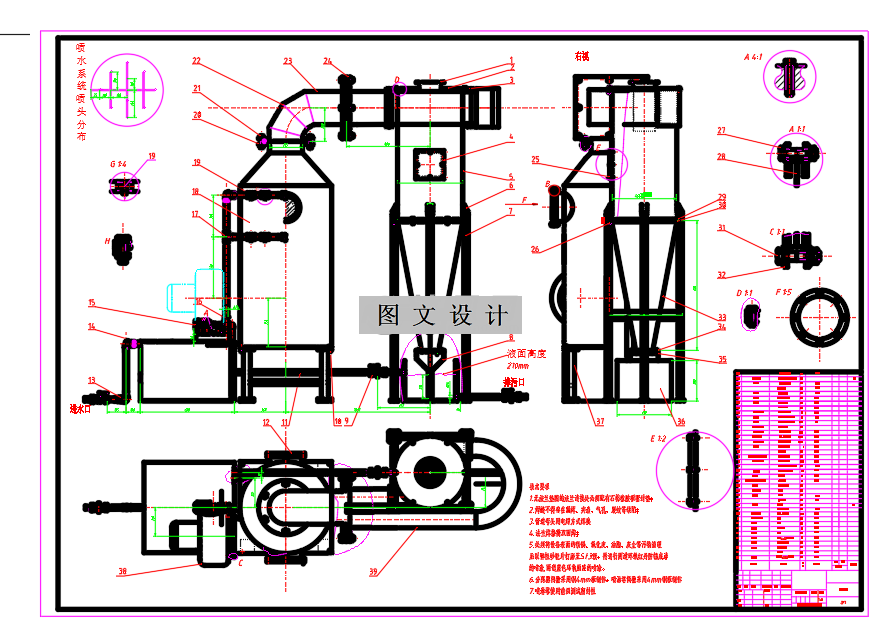

CAD版本图纸，共14张

摘要

根据课题设计要求，所设计的旋风分离系统为加湿除尘机械。通过老师指导及查询相关文献，确定新型湿式旋风分离系统主要由风机，喷淋室，旋风除尘装置等组成。本次设计主要是针对旋风除尘装置的设计，在设计过程中对喷淋装置进行了设计。包括风机，喷头的选型计算尺寸的设计。在设计过程中重点对分离器的筒径，排灰口直径以及入口速度三个参数进行了分析优化设计。对分离器主要采用pro/e建立过流部件三维模型，然后导入Gambit划分网格，最后导入Fluent进行数据分析。得出最优参数。通过对喷淋室的外壳设计，分离器的尺寸设计。最终实现了颗粒物的湿式旋风净化系统的设计。
