N2479-汽轮机盘车传动系统设计【含SW三维图】 下载积分：80　资料编号： N2479

作品包括:

Word版设计说明书1份

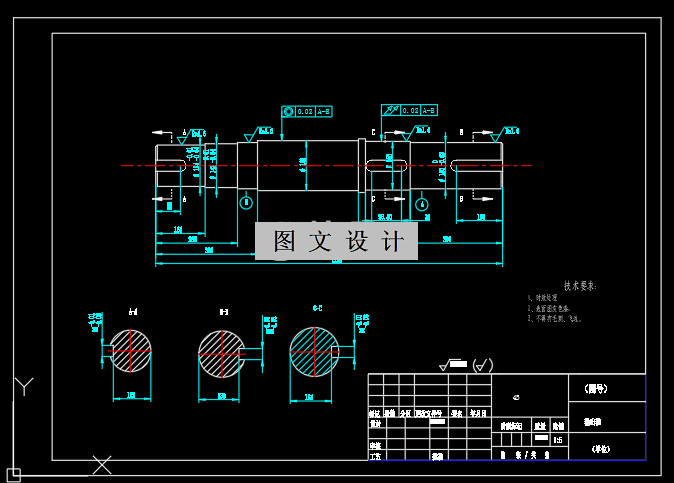

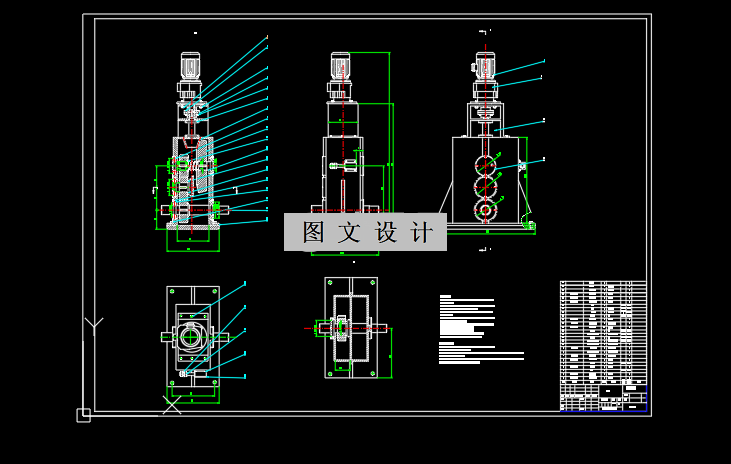

CAD版本图纸，共7张

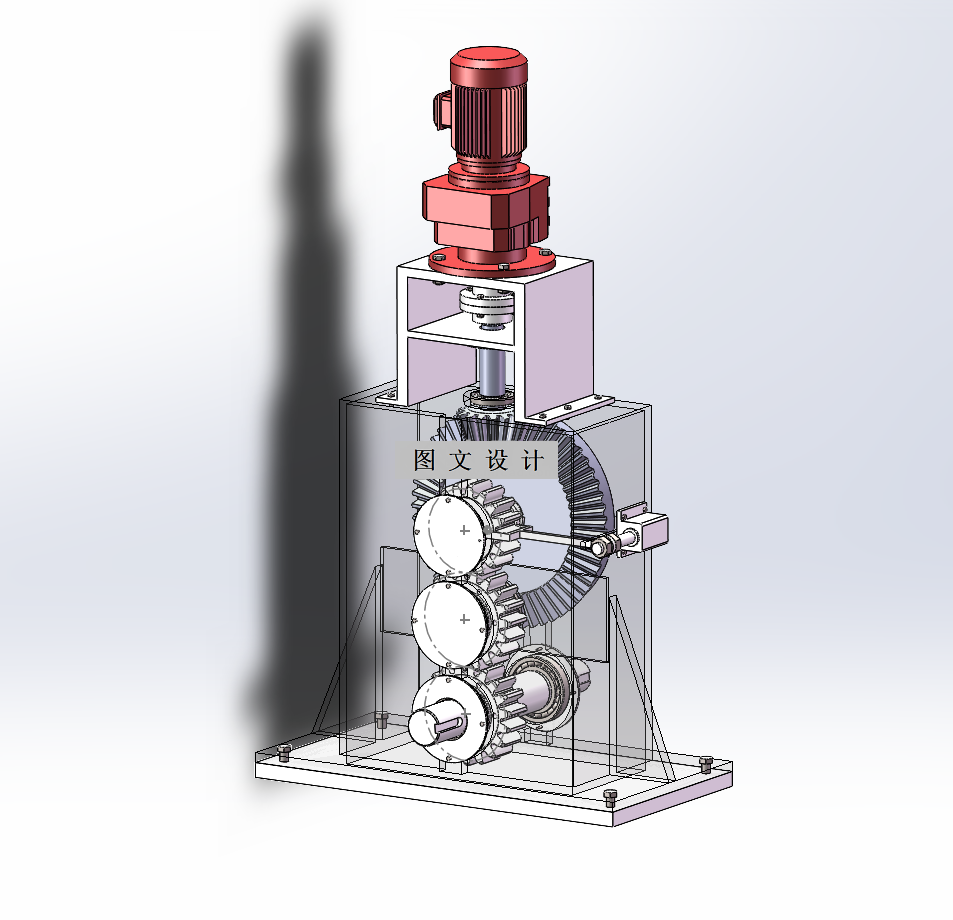

SW三维图一套

摘要

机组停机过程中，汽轮机因降温而受到冷却，由于汽缸及转子上、下部分冷却不均匀，转子在停止转动后，便会产生热弯曲，在这样的情况下，如重新起动汽轮机就易引起动、静部分碰擦，出现超出允许范围的振动，为避免这种事故的发生，汽轮机配置了盘车机构。 电动盘车机构投入工作时，可使转子连续转动，均匀冷却，从而可防止转子弯曲。凝汽式汽轮机在起动冲转前也须使盘车机构投入工作，以免轴封送汽而引起转子弯曲。 电动盘车机构装在后轴承座上 1、转速：2rpm 2、启动转矩：20000Nm 3、工作转矩：12500Nm 4、盘车装置壳体与汽轮机前轴承座端面法兰连接 5、汽轮机后轴承盖300x260的表面，边缘距后轴承座端面法兰50毫米，汽轮机盘车齿轮直径390mm，齿顶距离安装面43.5mm 6、动力电源AC380V，3相
