N2480-汽轮机盘车传动系统设计【含SW三维图】 下载积分：80　资料编号： N2480

作品包括:

Word版设计说明书1份

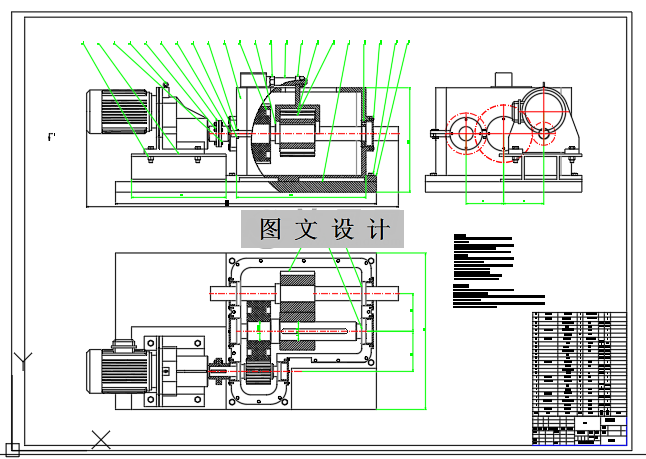

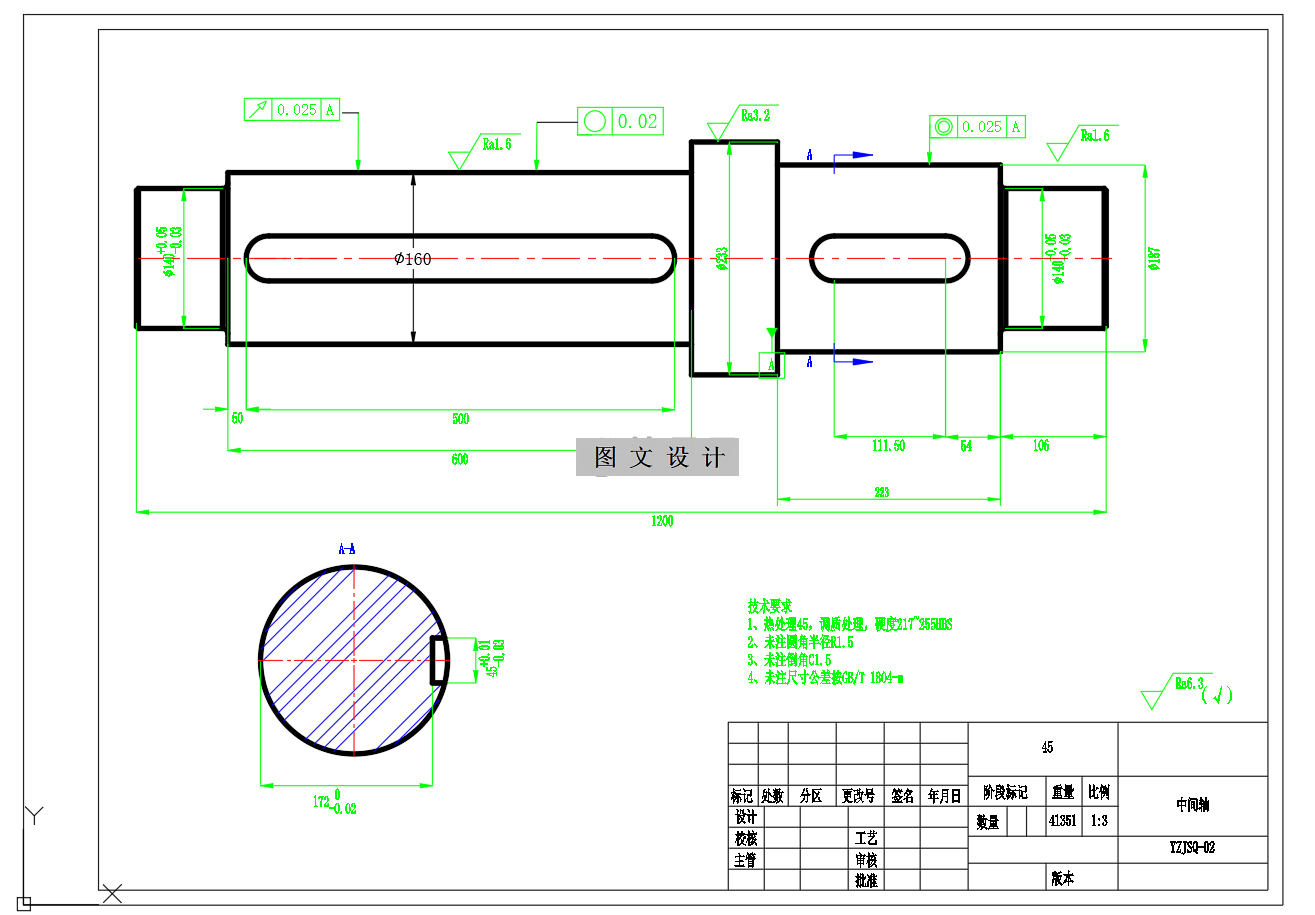

CAD版本图纸，共9张

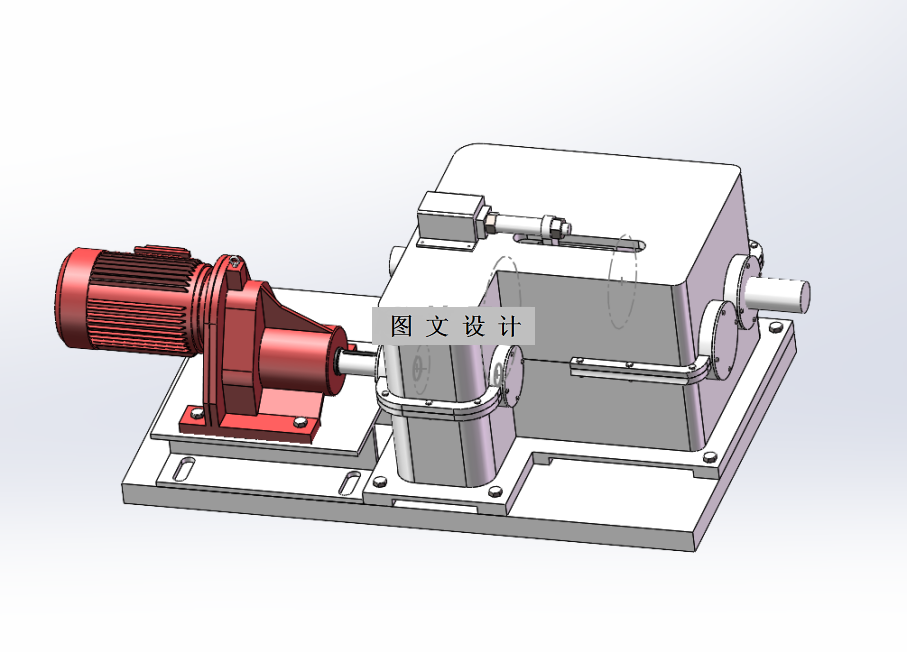

SW三维图一套

摘要

1、转速：2rpm 2、启动转矩：20000Nm 3、工作转矩：12500Nm 4、盘车装置壳体与汽轮机前轴承座端面法兰连接 5、汽轮机后轴承盖300x260的表面，边缘距后轴承座端面法兰50毫米，汽轮机盘车齿轮直径390mm，齿顶距离安装面43.5mm 6、动力电源AC380V，3相 功能要求： 1、现场手动啮合或接收信号中控远程气动啮合 2、接收信号气动自动脱开 3、带窥视窗以便观察啮合情况 型号：BJP-2-20000-R-06-A ⑴ 电动盘车代号 BJP ⑵ 输出转速2（r/min） ⑶ 启动扭矩2000（N·M） ⑷ 输出方向（从盘车装置看被盘机械）: 顺时针为 R， ⑸ 外形尺寸变型号 600*500*1000 ⑹ 结构代号
