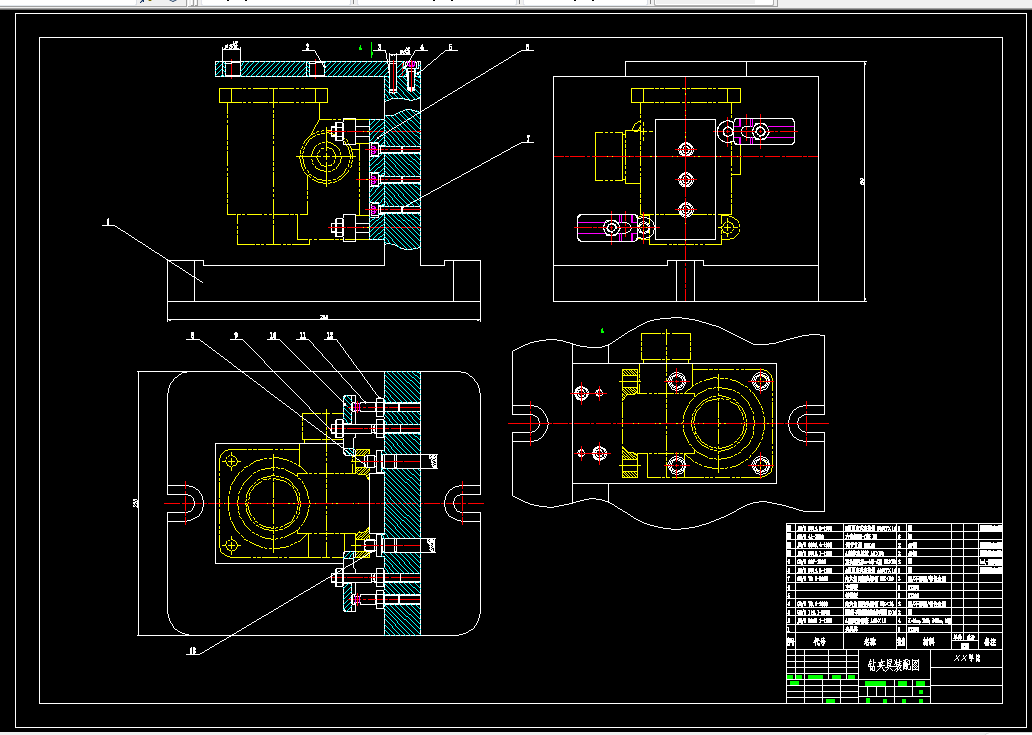

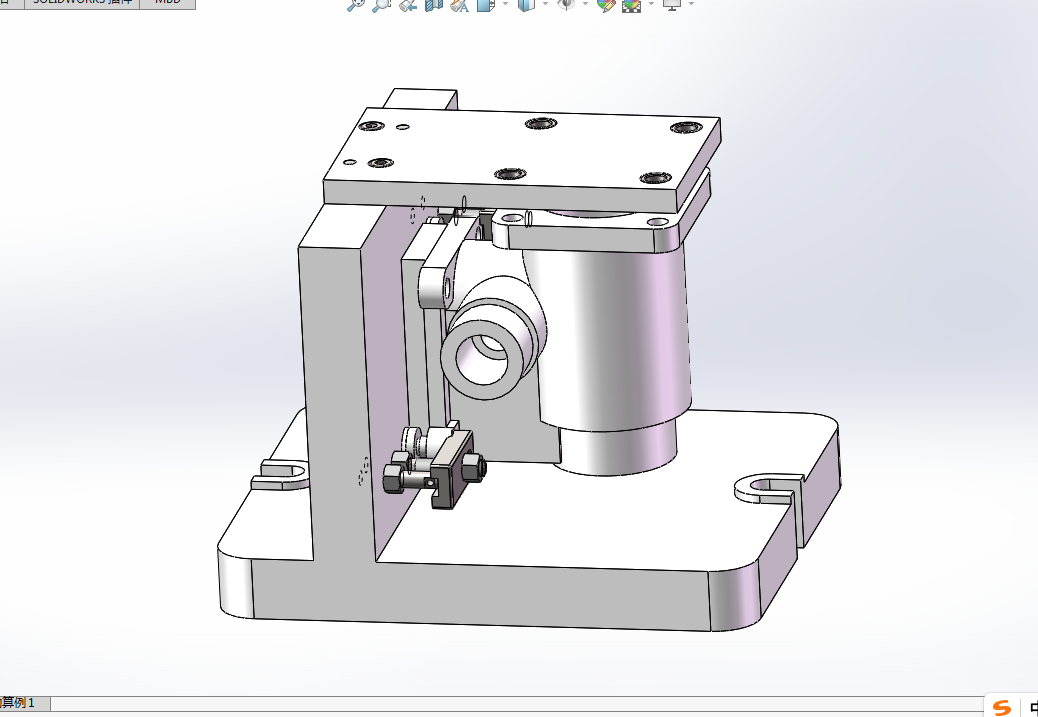

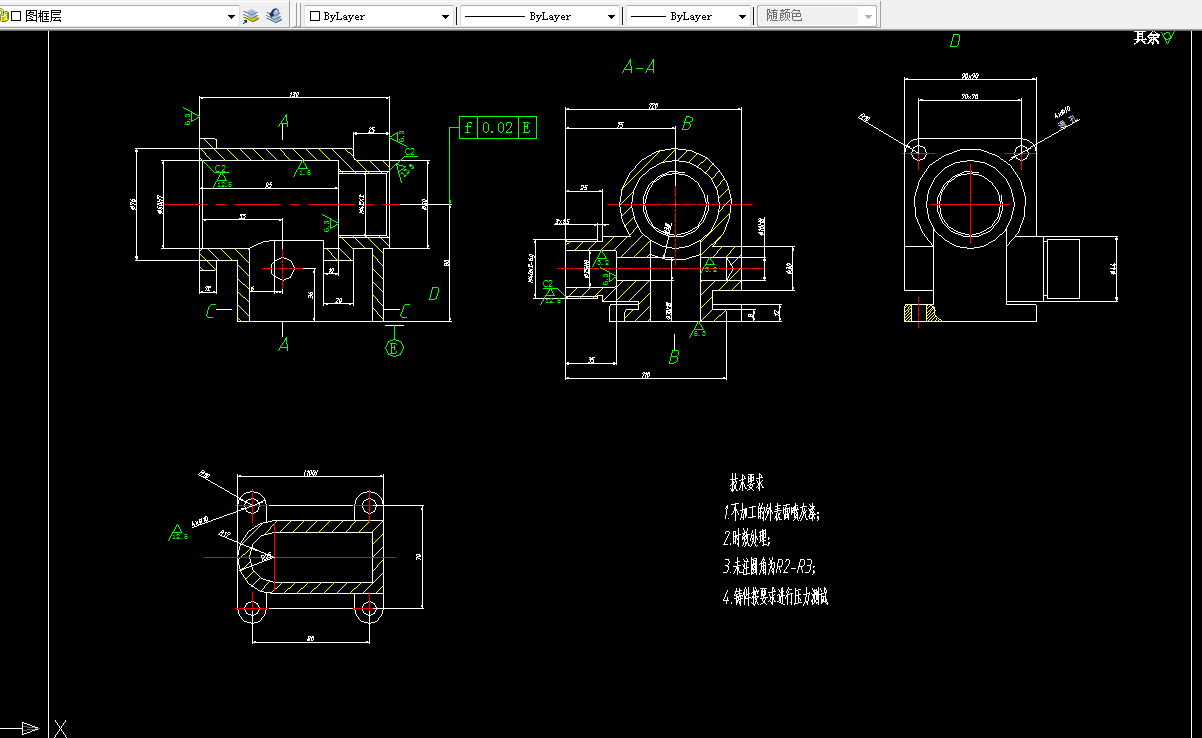

RT41-阀体加工工艺及钻4-φ10孔夹具设计【含SW三维图】 下载积分：100　资料编号： RT41

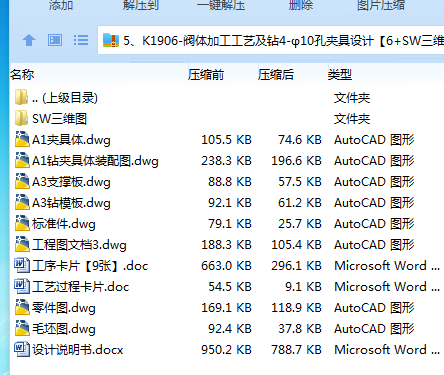

作品包括:

Word版设计说明书1份

工序卡9张

工艺过程卡1张

CAD版本图纸，共6张

SW三维图一份

摘要

本次设计的设计内容是阀体零件的工艺规程设计，首先需要做的就是对阀体的零件进行功能的分析，包括尺寸、粗糙度和位置度等工艺分析、然后通过分析确定加工位置，查询相关手册进行毛坯余量的选择进而绘制出阀体的毛坯图，然后对零件的加工位置的加工方法进行分析，包括粗车、粗铣、精车等等，在上面的基础上面进行粗加工和精加工基准选择，然后设计两条路线，然后设计分析等完成该零件的工艺规程的设计，制作工艺卡片作为指导性文件。同时，还设计了一套用于钻4xφ7mm孔的专用钻床夹具和一套用于铣底端面的铣床夹具。首先选择适当的定位基准，对夹具进行详细的设计，具体包括零件像定位元件、夹具体等的设计以及定位误差、夹紧力和切削力的计算。　　
