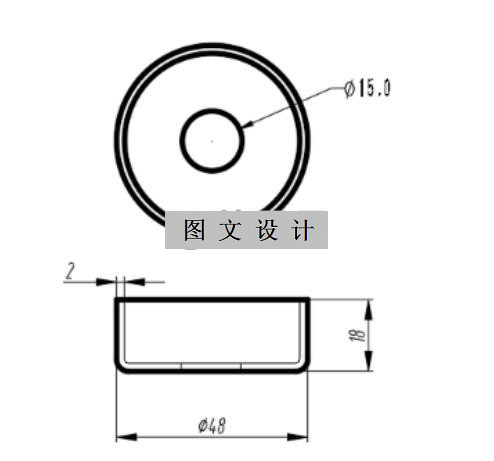

RT45-端盖冲压工艺多工步级进模具设计-长48 下载积分：80　资料编号： RT45

作品包括:

Word版设计说明书1份

CAD版本图纸，共10张

摘要

冲压级进模具是现代制造业中非常重要的一项技术，其应用范围广泛，涉及到汽车、电子、家电、航空等多个领域。本文以端盖模具设计作为选题，主要内容是其冲压工艺的分析和模具设计。通过对端盖在结构、冲压工艺、材料特性等几个方面的分析，再根据实际生产批量确定为多工位级进模冲压工艺方案。确定零件毛坯尺寸，对零件进行详细的工艺论证和验算，确定拉伸次数以及压边圈参数等。根据实用冲压手册上的推荐值选定UG进行冲裁废料设计，并确定了模具的排样图、323.6281KN的冲压力和J11-50开式曲柄压力机。计算模具中重要工作零件尺寸，包括冲裁刃口尺寸和各成形工艺的凸、凹模工作尺寸等。由前面所计算出的所有工艺参数，完成非标准零件的其他结构尺寸设计。并根据非标准零件的尺寸选取合适的标准件，列如紧固螺栓选用GB/T 70.1-2008，定位销钉选用GB/T 119.1-200中的不淬硬钢或奥氏体不锈钢圆柱销等。完成整个冲压模具总体结构设计后，再对模具的闭模高度进行校核，最后绘制模具装配图和各个非标准零件的工程图。这套模具的设计满足一种具有高效率和高精度的方案，它可以满足不同材料和形状的冲压需求，并能够在短时间内完成大批量的冲压加工。
