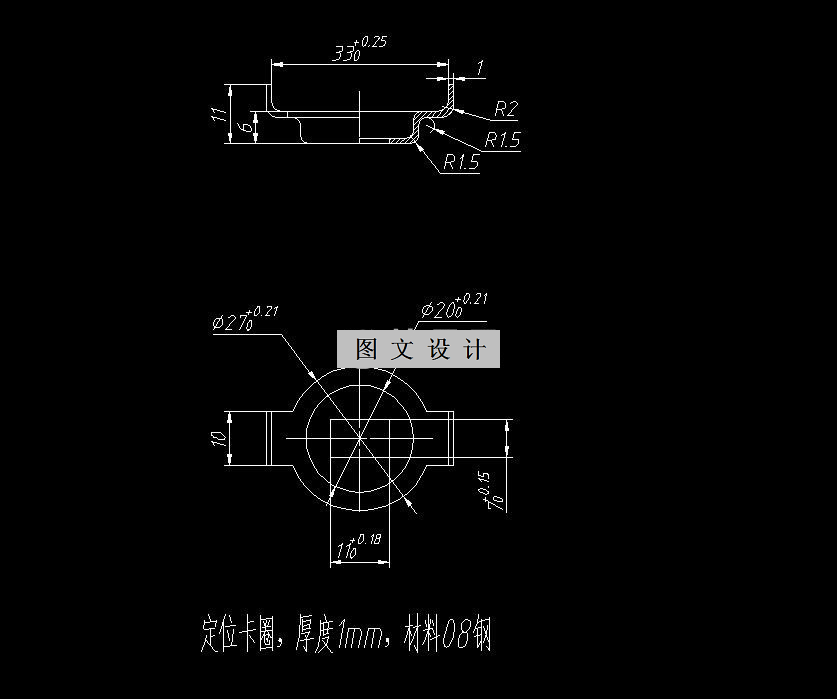

RT51-定位卡圈冲孔落料复合冲压模具设计 下载积分：80　资料编号： RT51

作品包括:

Word版设计说明书1份

开题报告一份

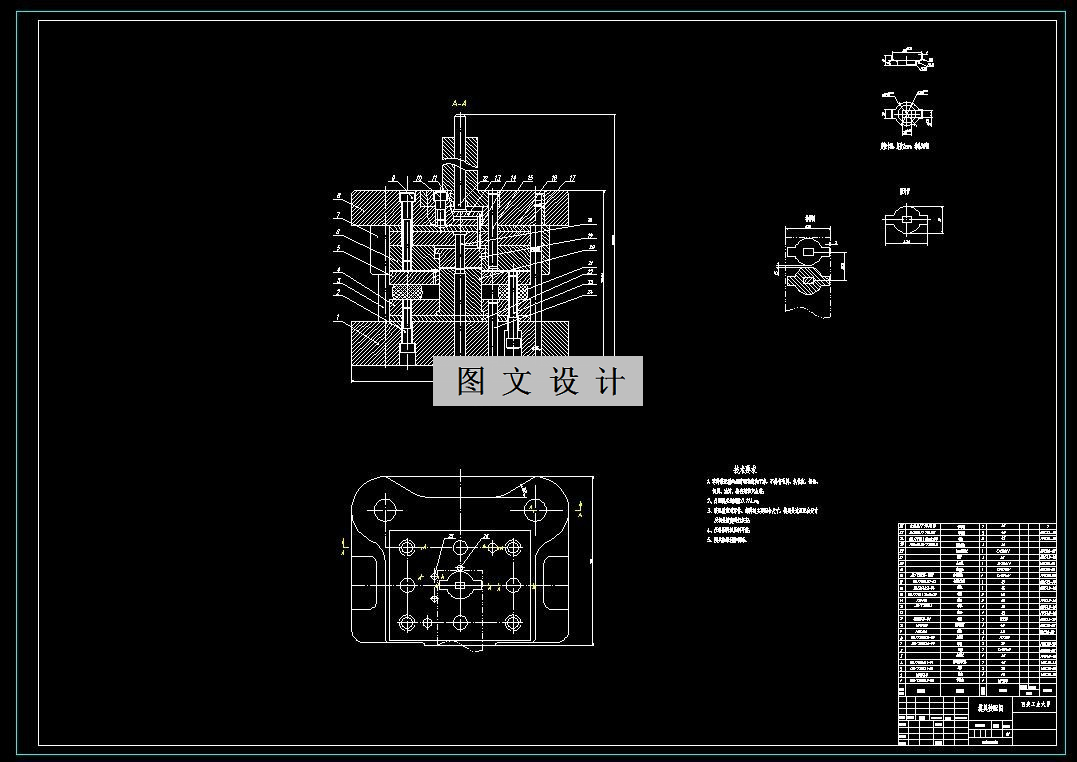

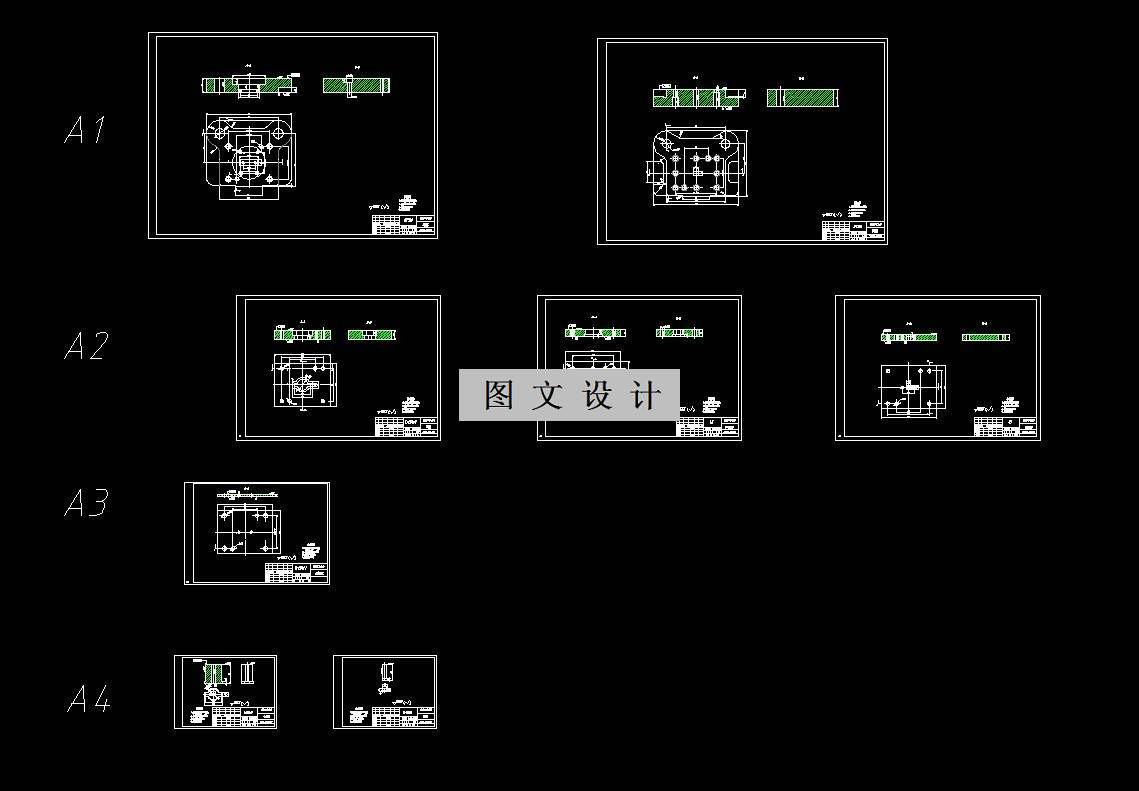

CAD版本图纸，共10张

摘要

本文主要对定位卡圈的冲裁成型进行研究并对成型模具装配总体结构进行设计，首先对产品进行工艺分析，产品较为复杂需要通过冲孔、落料、弯曲、拉深多道工序成型，本次设计仅对产品冲孔和落料成型进行研究，确定最佳成型方案，设计一套冲孔落料复合模具成型，并完成相关工件的冲裁工艺计算和压力机的选择，然后对模具主要零部件进行设计，最后对所选冲压设备进行相关校核。通过系统的工艺设计和模具选择，旨在实现生产效率的提升和产品质量的保障。本研究将深入探讨不同工序的优化配置，模具结构的设计合理性，以及压力机参数的合理匹配，从而为定位卡圈级进工艺的实际应用提供可靠的技术支持和指导。通过本次研究，将为定位卡圈行业的生产提供更加科学的加工方案，推动相关技术的创新与应用。
