RT54-滤波器上ANT带线级进模模具设计 下载积分：100　资料编号： RT54

作品包括:

Word版设计说明书1份

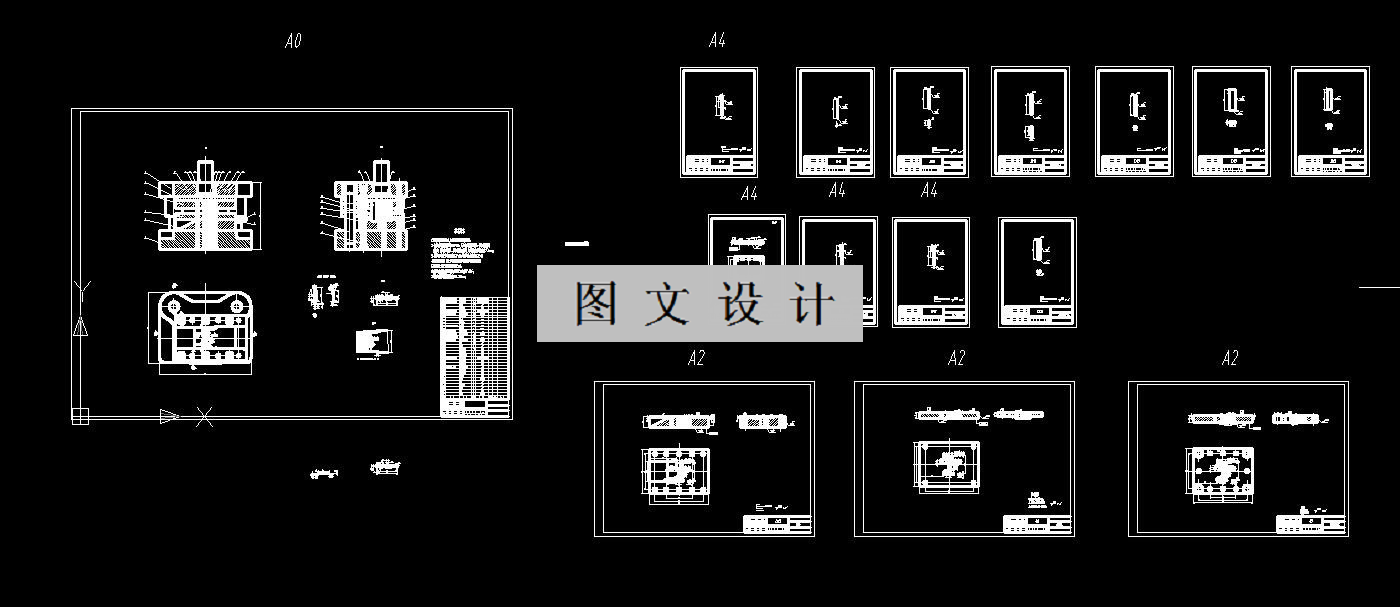

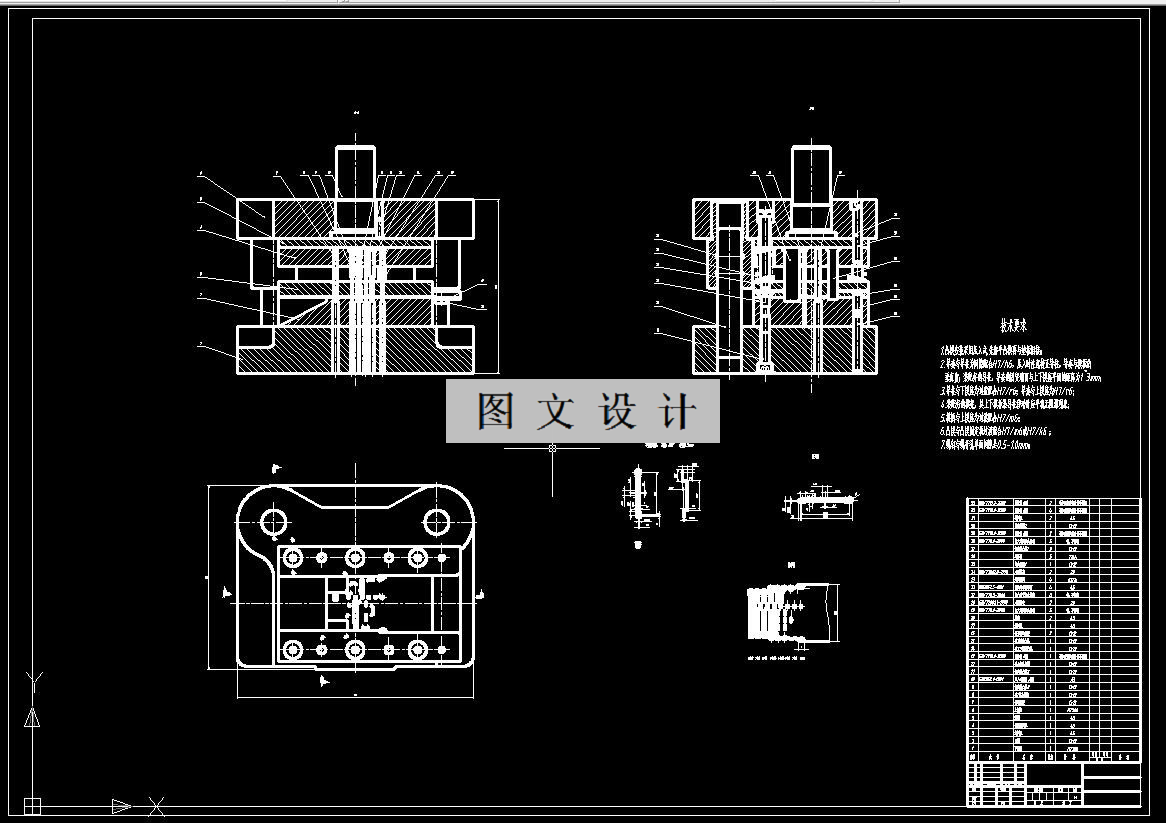

CAD版本图纸，共15张

摘要

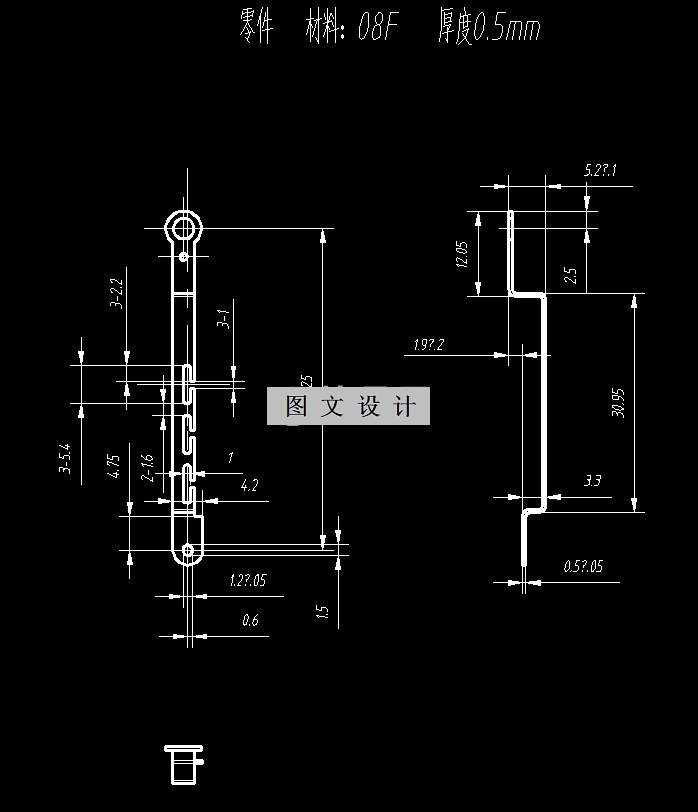

本次设计的题目是滤波器上ANT带线级进模模具设计，首先我们需要对滤波器上ANT带线进行详细的分析，分析一般包含三个方面，分布是材料分析，结构分析和工序分析。该工件滤波器上ANT带线材料为08F，属于常用的碳素钢类材料，冲压性能比较好，结构上总体来说结构基本属于对称，厚度是1.5mm，其中滤波器上ANT带线是一个落料冲孔弯曲的弯曲件，上面有孔还有弯曲。外形靠落料完成，冲孔靠冲孔完成。最后还有弯曲工序。通过以上的分析可以知道，工件具有落料、冲孔和弯曲3个常用的冲裁工序，可以采用落料、冲孔和弯曲的级进模来进行冲压，由于多个工序同时完成，可以保证高的生成效率，同时还能提高工件的质量。 工件滤波器上ANT带线的设计流程：首先我们进行工艺分析，通过工艺分析我们对工件的结构和材料以及工序有个基本的了解，然后设计出合适的方案。方案设计完成以后，需要我们对模具的设计进行计算，计算一般包括排样图利用率计算，冲压力的计算，还有模具工作尺寸的计算等。基本的理论计算完成后，我们对模具的大体结构进行设计，然后完成模具的整理设计，绘制出模具图纸。
