RT56-边撑连接片冲压模具及级进模具设计 下载积分：100　资料编号： RT56

作品包括:

Word版设计说明书1份

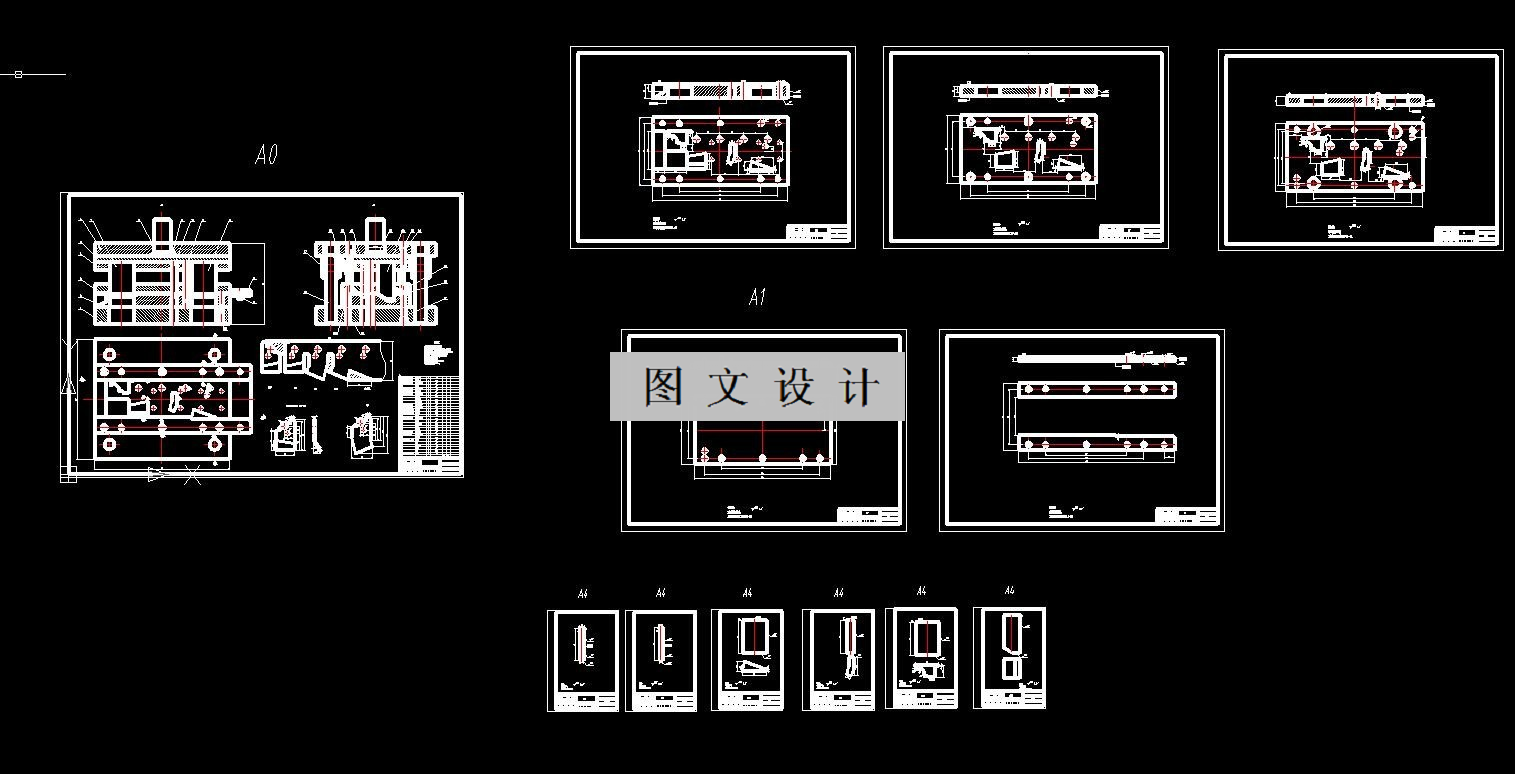

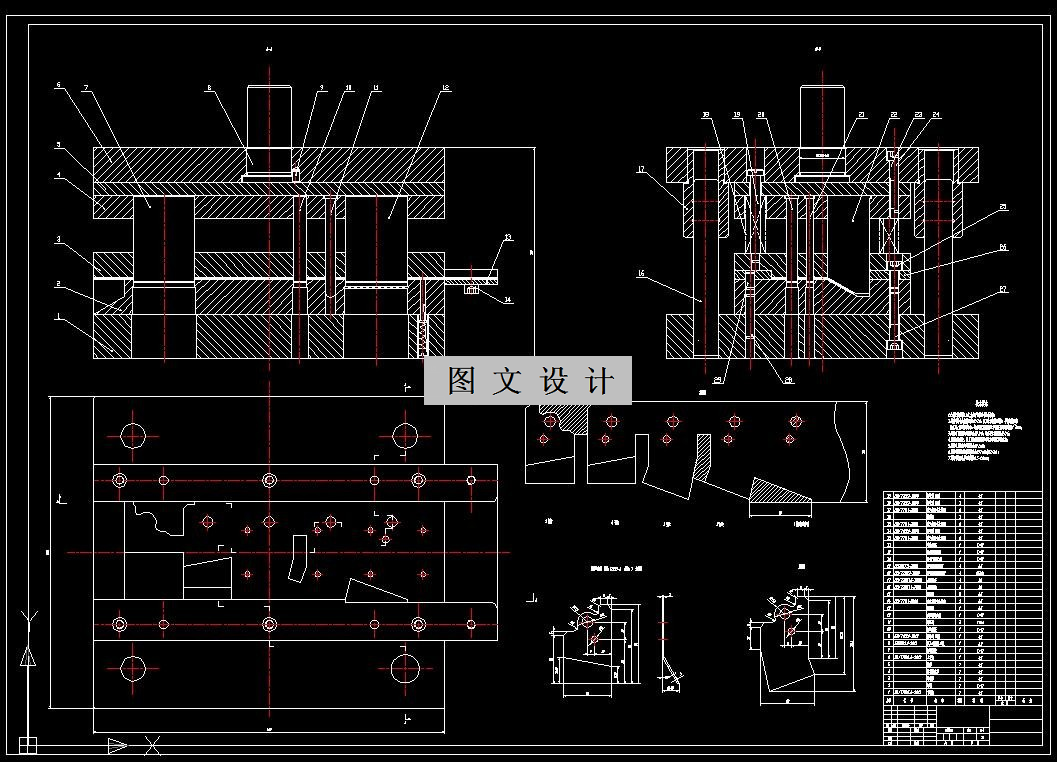

CAD版本图纸，共13张

摘要

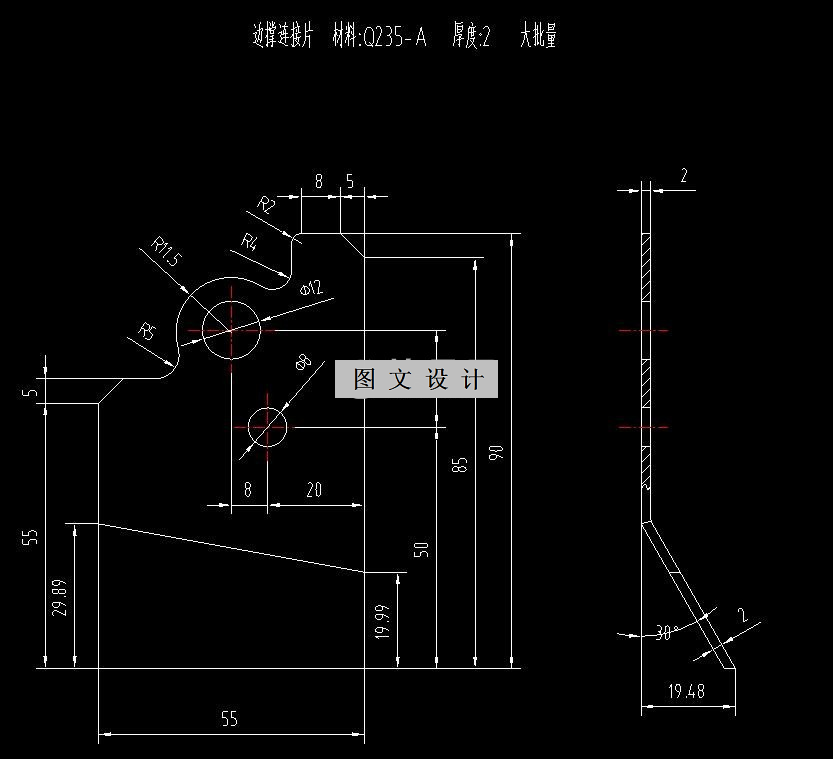

本论文设计是对边撑连接片冲压复合模设计，通过对制件的材料，结构，尺寸精度等进行工艺分析。本制件选用材料Q235-A。边撑连接片总体V形弯曲，厚度为mm,有落料冲孔弯曲三个工序，内部两侧有2个圆孔。经过三种成型工艺方案的对比，考虑到生产效率以及精度等因素，决定设计级进模具来成型边撑连接片。设计中应寻求一种合理的排样方案，以实现成本优化；继而对模具进行全面的工艺进行计算，选择最合理的设计方案。工艺的设计和计算包括排样方式的确定以及依据材料性质计算所需冲压力，以确保选用合适的冲压机性型号。对于模具的刃口设计和计算，应选择适当的冲模间隙，以提升模具的耐用性，并确保成品的精准度。在模具设计中，应依据冲模刃口尺寸进行标准件的选择，以实现标准化，并完成装配图及主要构件的设计工作。最后，为了满足生产实际，需选择合适的标准模架，并对压力机和模具的高度进行校核与确定，确保所选压力机能满足边撑连接片级进成型生产要求。
