RT311-电机外壳注塑模具设计【含UG三维图】 下载积分：100　资料编号： RT311

作品包括:

Word版设计说明书1份

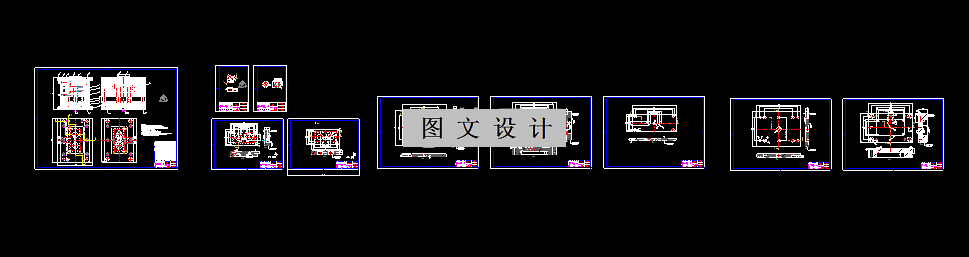

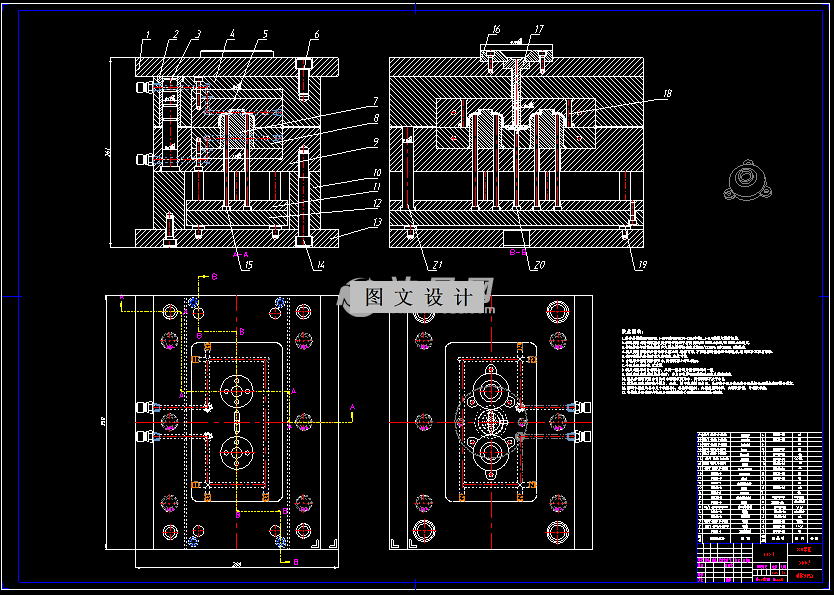

CAD版本图纸，共10张

UG三维图一份

摘要

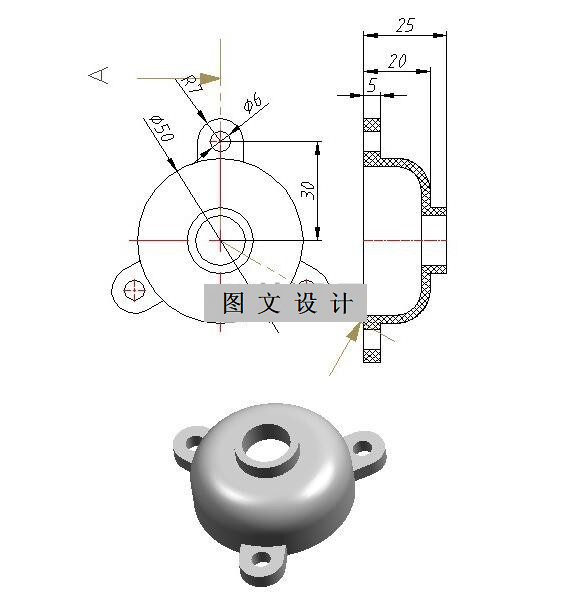

本文对电机外壳的外形结构做了大致介绍，电机外壳的用途决定了它需要采用什么材质生产。由于塑件体积较大，生产批量为中等批量，所以本次模具设计型腔数目定为一模两腔结构，从电机外壳外观考虑，浇口形式采用了侧浇口，对零件的其分型面的位置分析，浇注系统的分析，型芯和型腔的计算，推出机构，导向机构的分析，冷却系统的确定等等方面阐述。通过此次对电机外壳模具设计，对注塑模的未来发展和形的设计方法以及模具设计全过程有一个新的认识。
