RT384-手机壳注塑模具设计【含UG三维图】 下载积分：120　资料编号： RT384

作品包括:

Word版设计说明书1份

中期报告一份

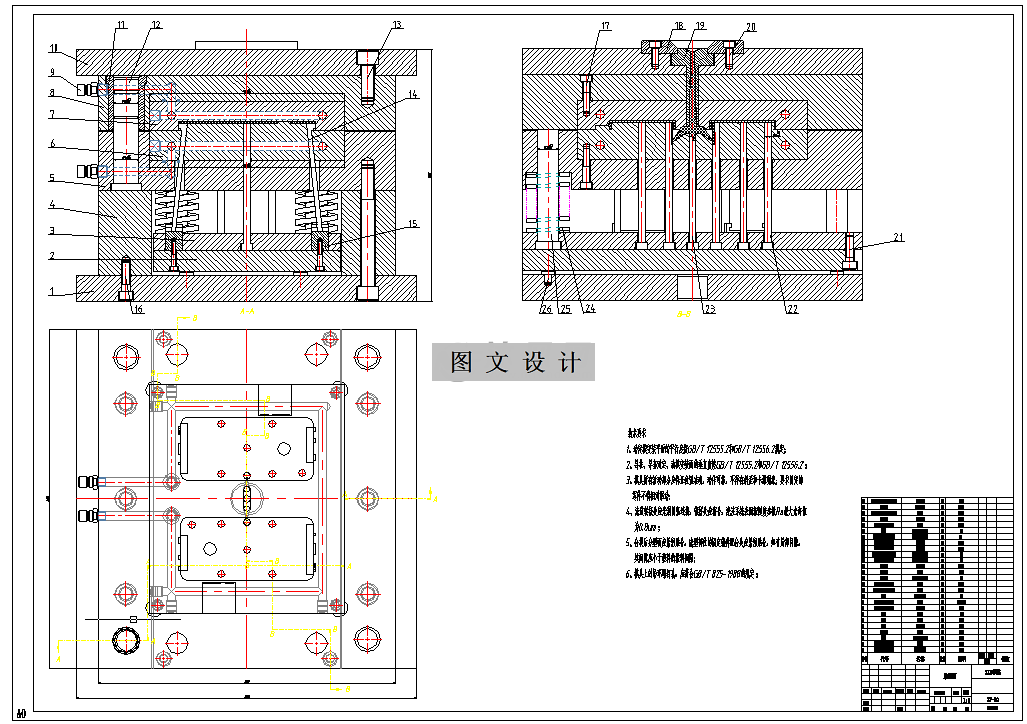

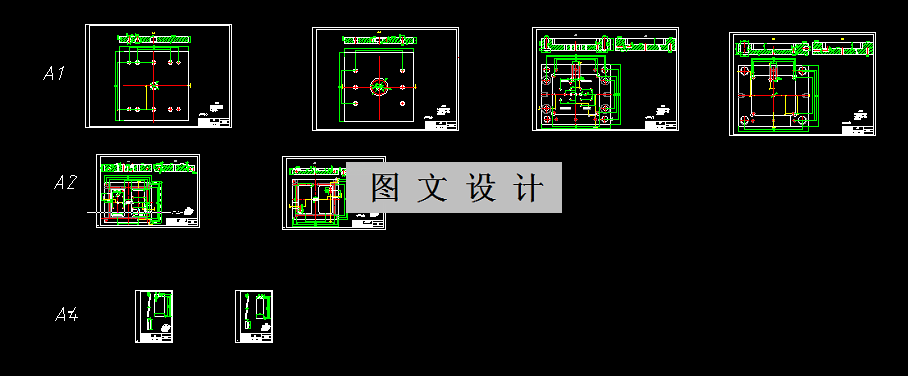

CAD版本图纸，共9张

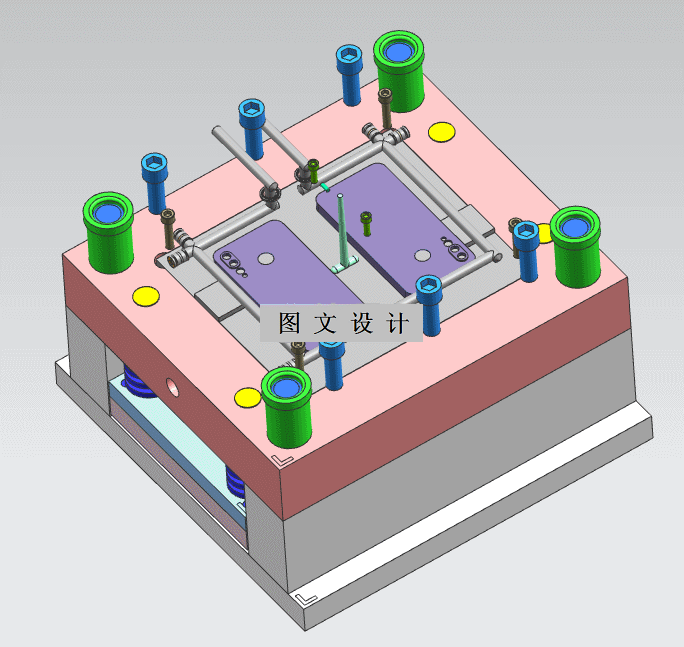

UG三维图一份

摘要

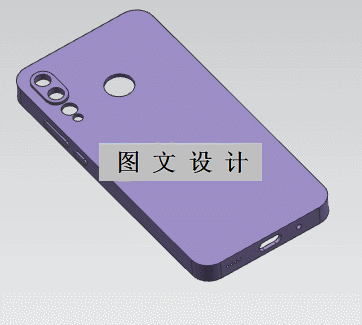

本次模具毕业设计课题是手机后盖注塑模设计，首先根据产品实物手机后盖的二维尺寸通过UG三维软件绘制3D建模图形，并根据三维图进行产品分析，分析可得手机后盖属于罩壳一类，分析其结构，塑件内部具有多处侧凹结构,分型面处于模具的最大分型面处，模具型腔数目采用一模两腔，模架选择龙记大水口模架，并使用UG注塑模向导依次设计浇注系统、顶出系统和冷却系统。塑件的浇口设计采用潜伏式浇口设计方法，顶出系统为顶杆顶出，本次设计多次运用了UG和AutoCAD这两个机械方面的软件，运用了UG绘制了手机后盖的3D图，并且中间利用三维软件所带的分析功能分析了产品的体积大小，然后用CAD软件完成了产品的二维图绘制，通过这次设计，使我熟练掌握了UG、CAD软件这方面的运用技能。1469460
