RT385-Applepencil收纳盒注塑模具设计 下载积分：100　资料编号： RT385

作品包括:

Word版设计说明书1份

开题报告一份

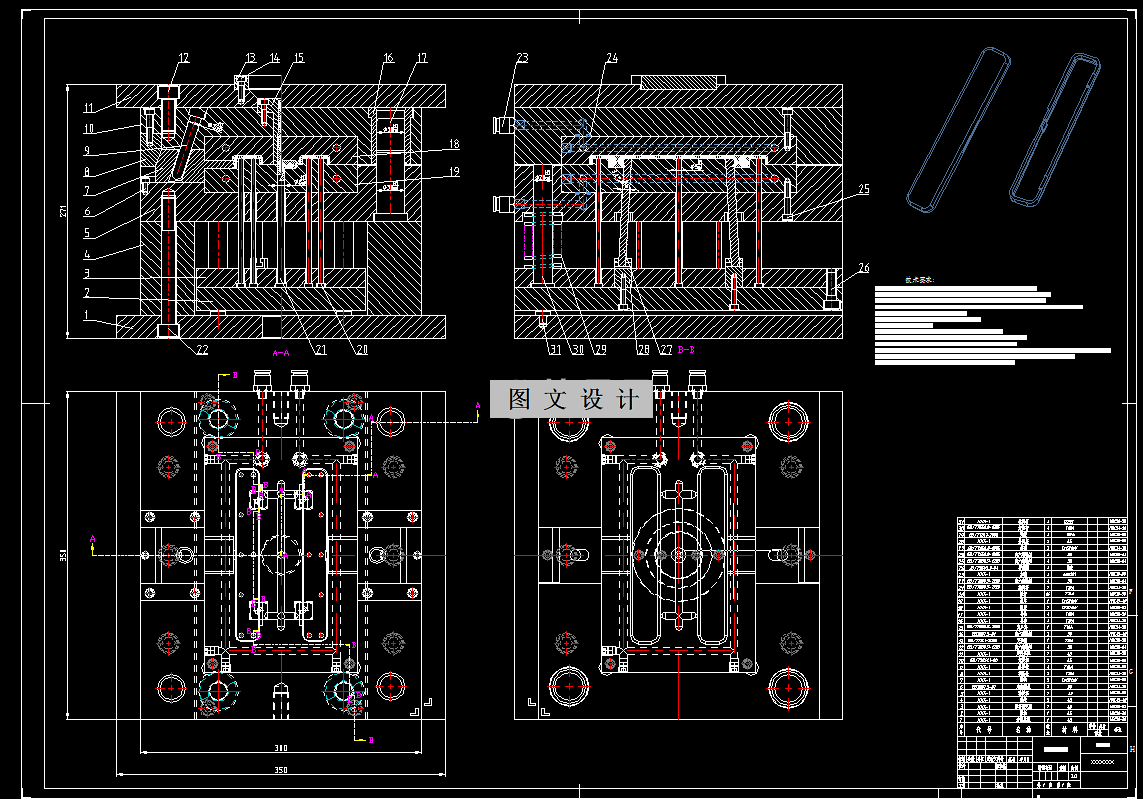

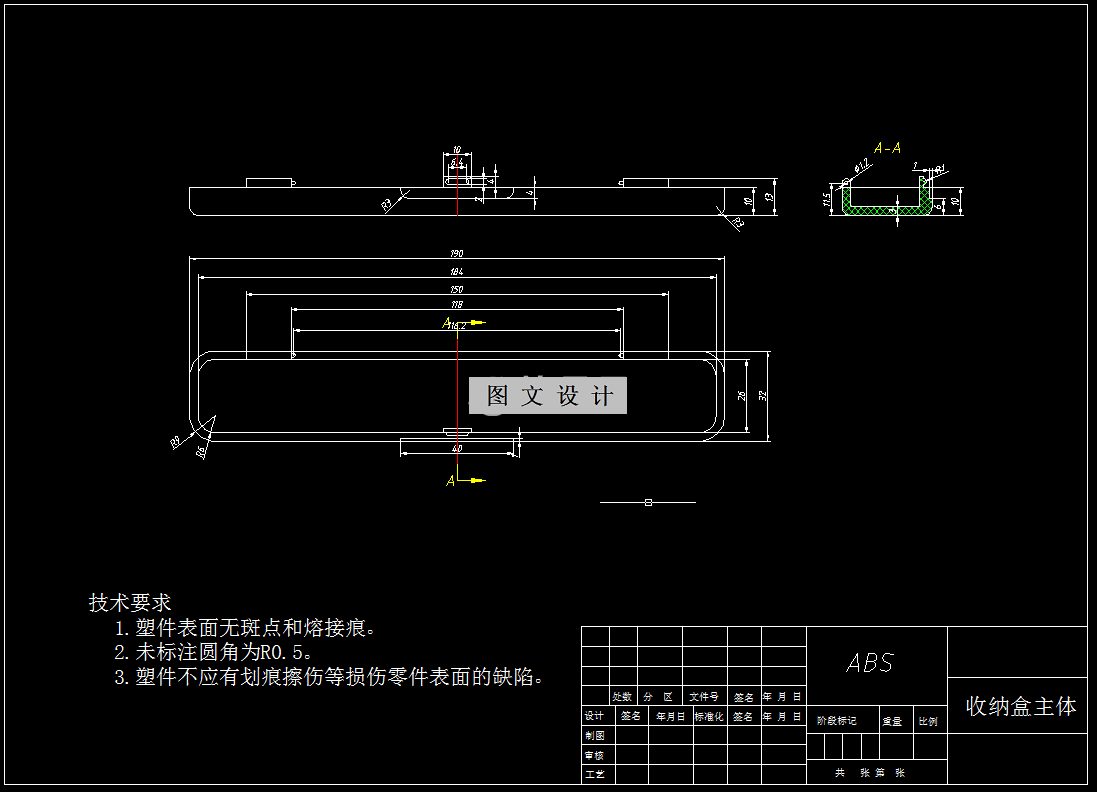

CAD版本图纸，共11张

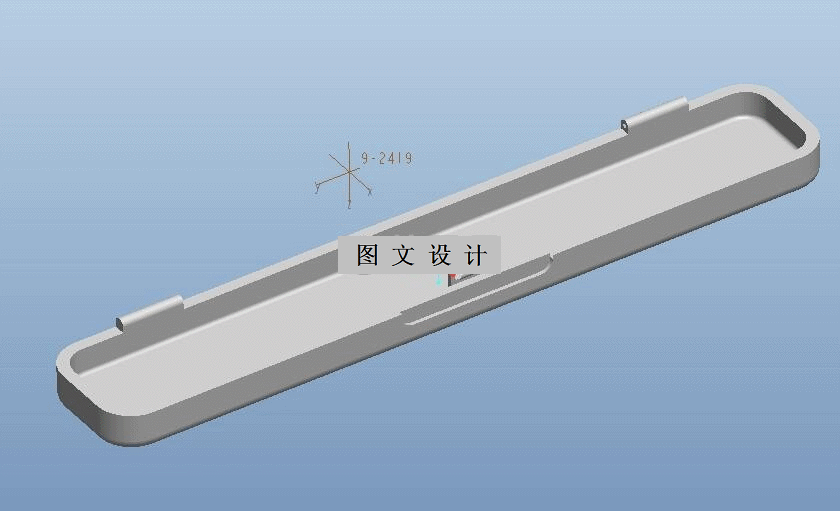

三维塑件图1张

摘要

本次设计对成型Apple pencil收纳盒主体结构的进行简单的分析，然后为生产Apple pencil收纳盒主体选择ABS材质。本次模具设计的型腔数目为一模两腔结构，模架结构为单分型面大水口模架，然后对模具的浇注系统、脱模机构、侧向抽芯机构、冷却系统进行了设计，成型零件设计中型芯、型腔采用整体式结构。浇注系统采用侧浇口浇注进胶形式。脱模机构采用推杆对产品进行了推出，冷却系统设计了环形模具冷却水道。分型面选在了产品底面最大轮廓处，最后对所选XS-ZY-125注射机进行了相关参数的校核。
