RT386-电路盒注塑模具设计 下载积分：90　资料编号： RT386

作品包括:

Word版设计说明书1份

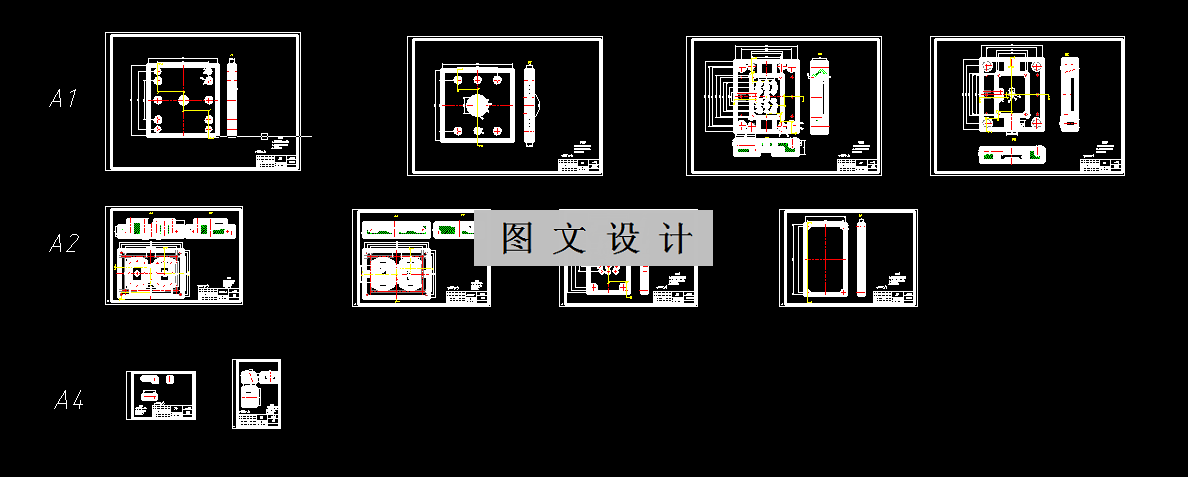

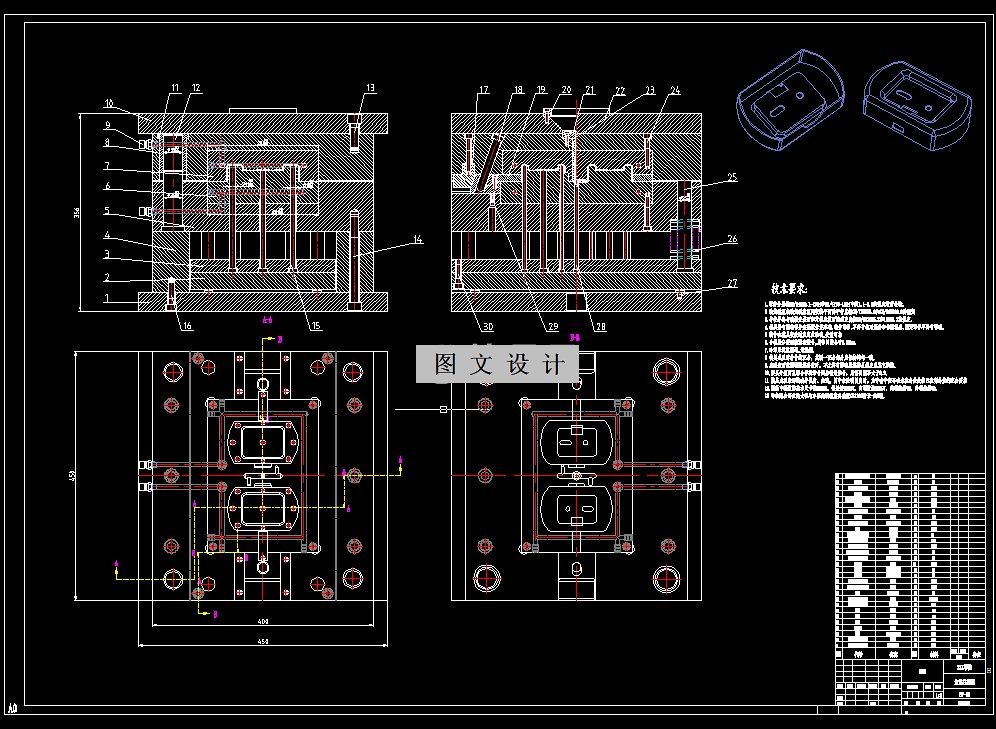

CAD版本图纸，共11张

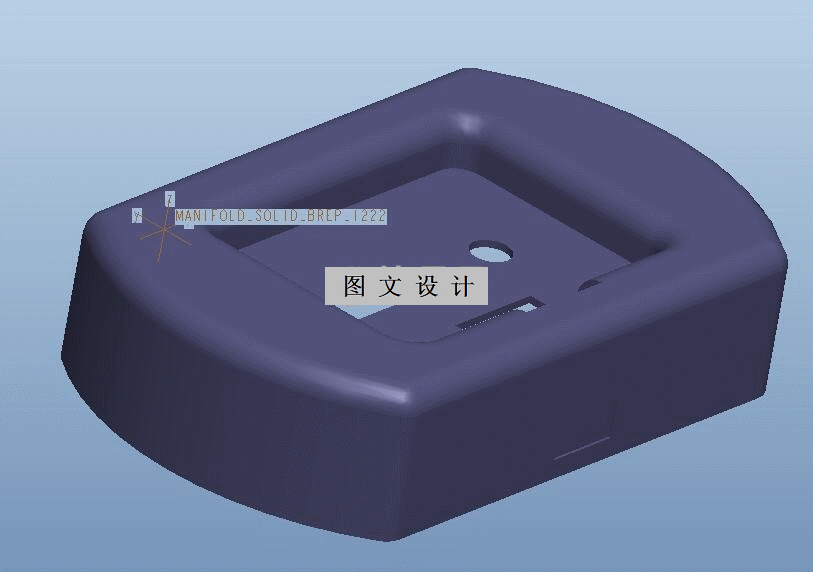

三维塑件图1张

摘要

本文主要对成型电路盖的注射模具内主要结构进行设计计算的过程进行了阐述，通过分析电路盖工艺性及其精确度的要求，对注射成形工艺技术作出合理的分析，而塑件尺度的成形制造性包括了塑件的壁厚、表面粗糙度及其尺寸准确度。并通过对塑件尺度的加工工艺分析，来明确注射成形的工艺参数、注塑机以及明确了模具的分型面，浇注系统，型腔数量和布置方式等设计。选择模架优先于选择标准模架。在分析和计算塑料零件的尺寸后，注塑机的型号为HTF160，并选择底面最大截面作为分型面。计算成型零件的型腔与型芯的尺寸，并设计。温度调节系统设计的是冷却系统。本设计使用侧浇口的方案，是由于要电路盖要采用一模两腔。本次模具采用分型面和推杆缝隙排气而没有单独开设排气系统，脱模机构采用了推杆元件。综上所述来完成本次设计
