RT389-路由器外壳注塑模具设计【含UG三维图】 下载积分：150　资料编号： RT389

作品包括:

Word版设计说明书1份

外文翻译一份

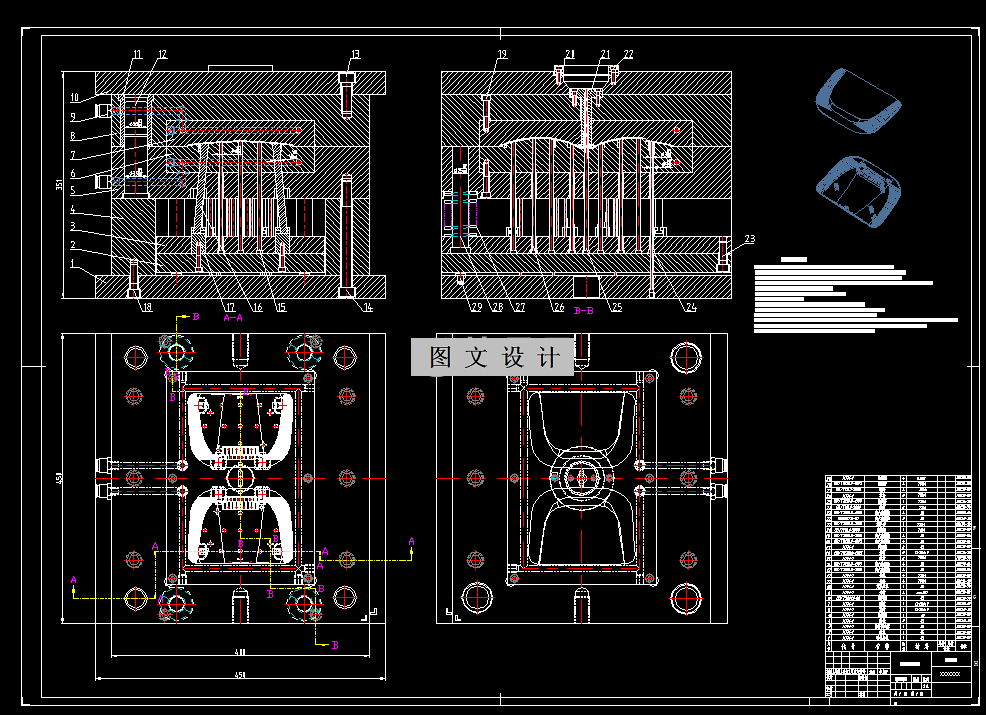

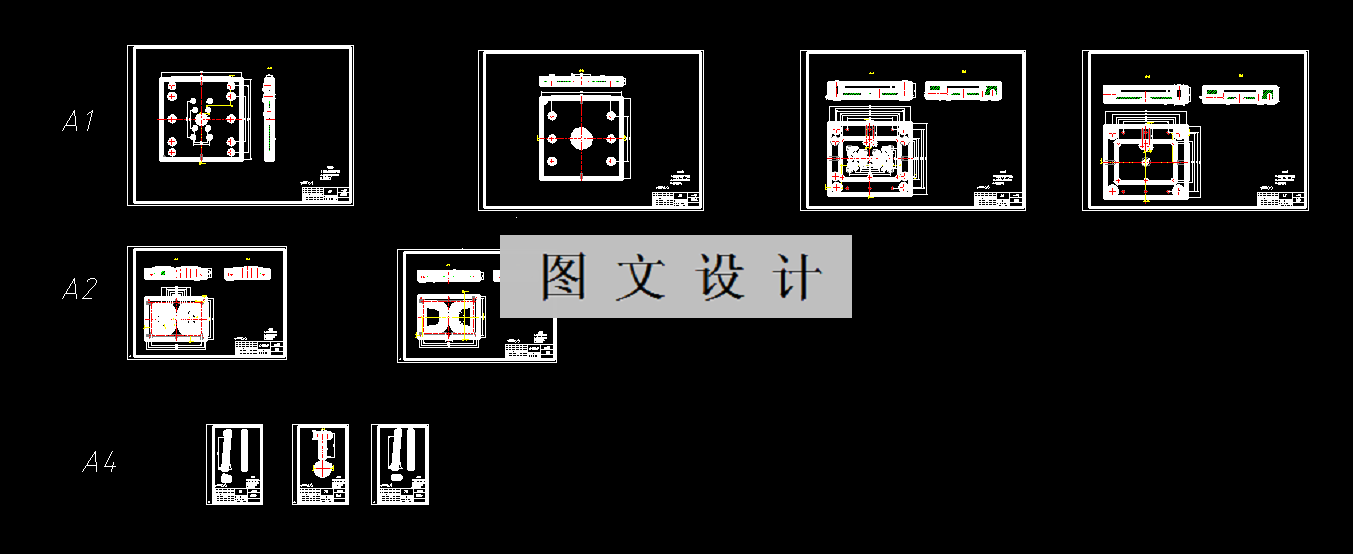

CAD版本图纸，共10张

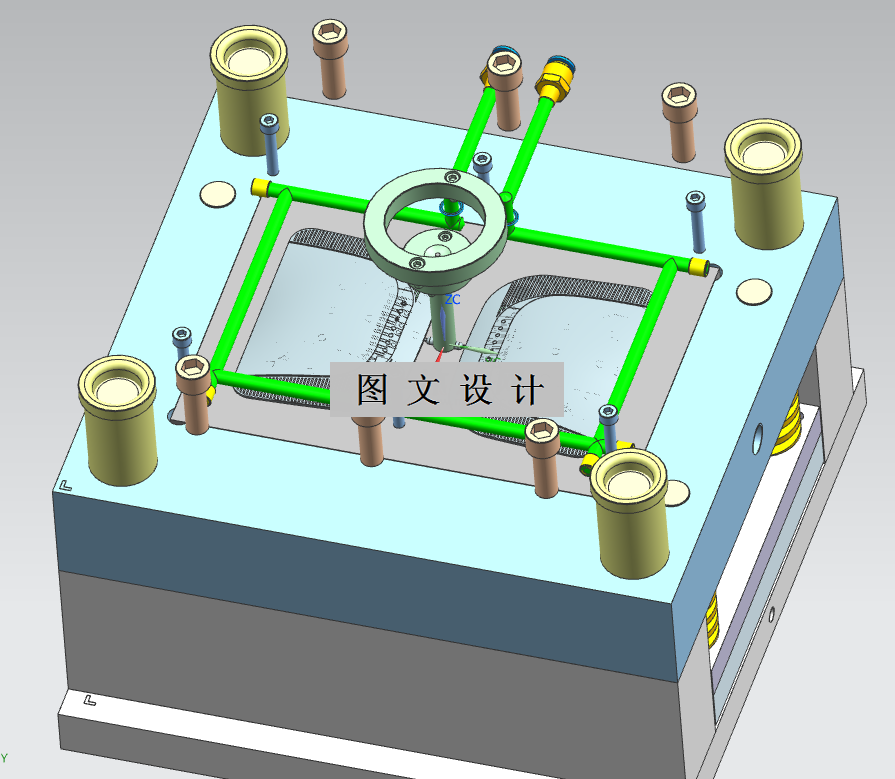

UG三维图一份

摘要

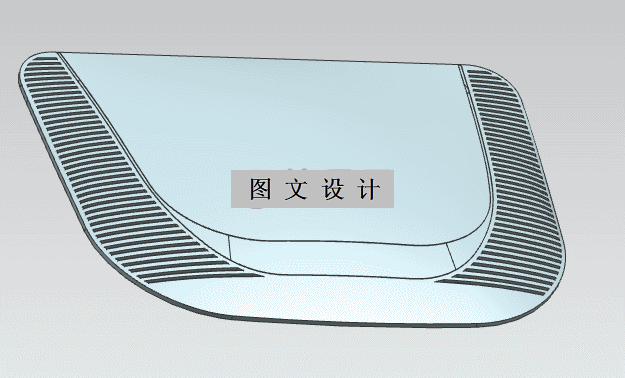

本论文主要针对路由器外壳的塑料成型模具结构进行了相关设计。首选进行了路由器外壳的3D造型；对塑料产品的应用场景进行了分析，对产品的材质进行了选用，对注射工艺进行了分析；利用三维软件对制品进行体积的分析，并对注射一次注入总量进行了估算，初选了合适的注塑机型号，在完成分型面选取及模腔排列方式之后；接着完成注塑系统、脱模机构、侧抽芯、以及开合模导向机构等机构的设计；完成了模具成型零件整体嵌入式的结构类型，确定采用CI-4045-A80B80C120龙记标准模架；绘制出了整个模具3D模型，并导出了模具装配工程，对成型零件及主要的模具零部件进行绘制，考虑到产品结构倒扣构造需要成型，所以还必须针对该倒扣结构特点设计侧抽芯机构。
