RT401-玩具车身壳体注塑模具设计【含UG三维图】 下载积分：150　资料编号： RT401

作品包括:

Word版设计说明书1份

开题报告一份

CAD版本图纸，共10张

UG三维图一份

摘要

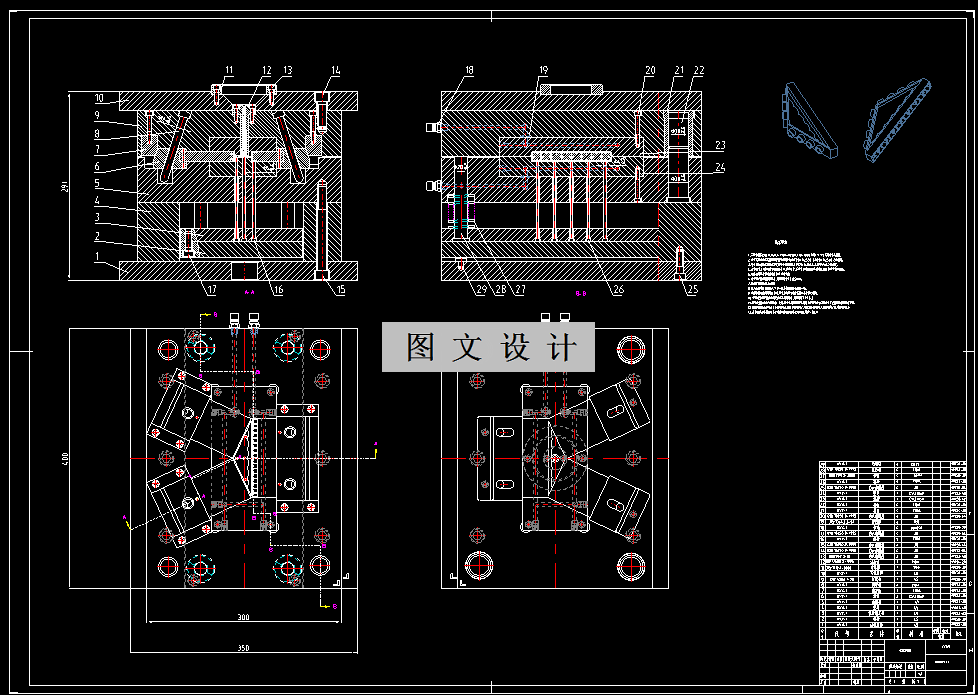

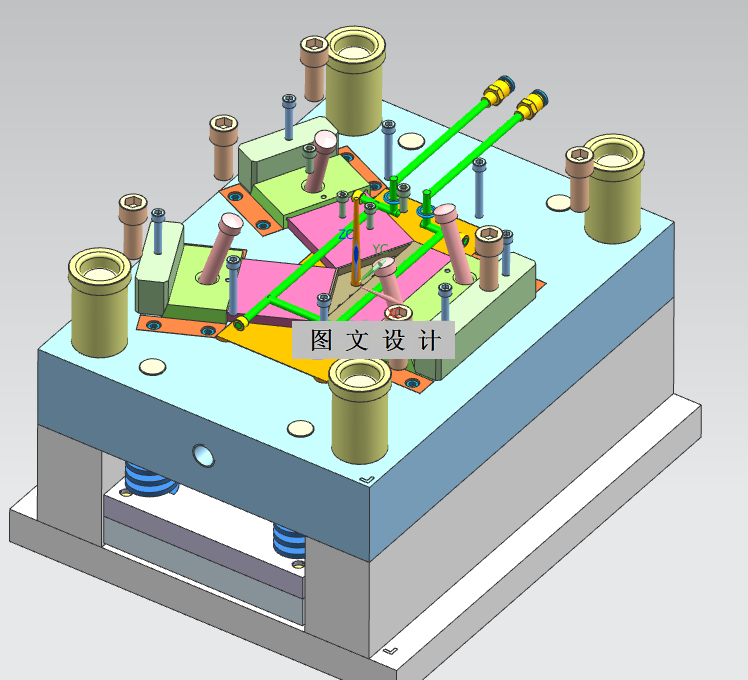

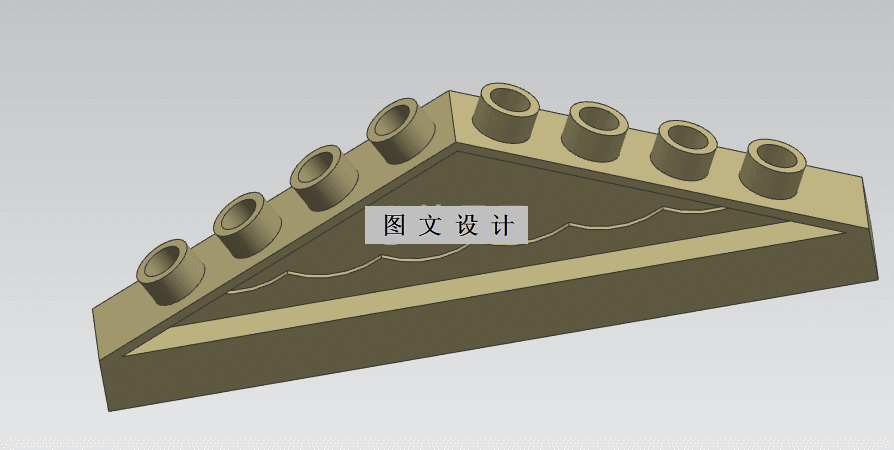

本次模具设计课题是研究玩具车身壳体模具成型方案的设计，主要做了以下内容，分析玩具车身壳体结构并对成型工艺性进行了分析，本次设计的玩具车身壳体材质为ABS,由于产品侧凹结构较多，在模具设计开始前拟定了一模一腔模具方案，分型面位置为产品中间位置，随后对模具浇注系统，脱模机构，抽芯机构，模具冷却调温系统展开了设计，然后为成型零部件结构形式进行选择，并计算成型零部件的主要尺寸，本次模具设计所选注塑机的型号为HTF160J/TJ，通过校核注塑机主要参数，验证所选型号注塑机满足要求，本次模具所采用的模架为CI模架。最后根据以上所设计的内容，通过所掌握的二维和三维软件完成了模具装配图、模具三维装配体以及模具零件图绘制。
