RT430-电机壳压铸模具设计【含UG三维图】 下载积分：150　资料编号： RT430

作品包括:

Word版设计说明书1份

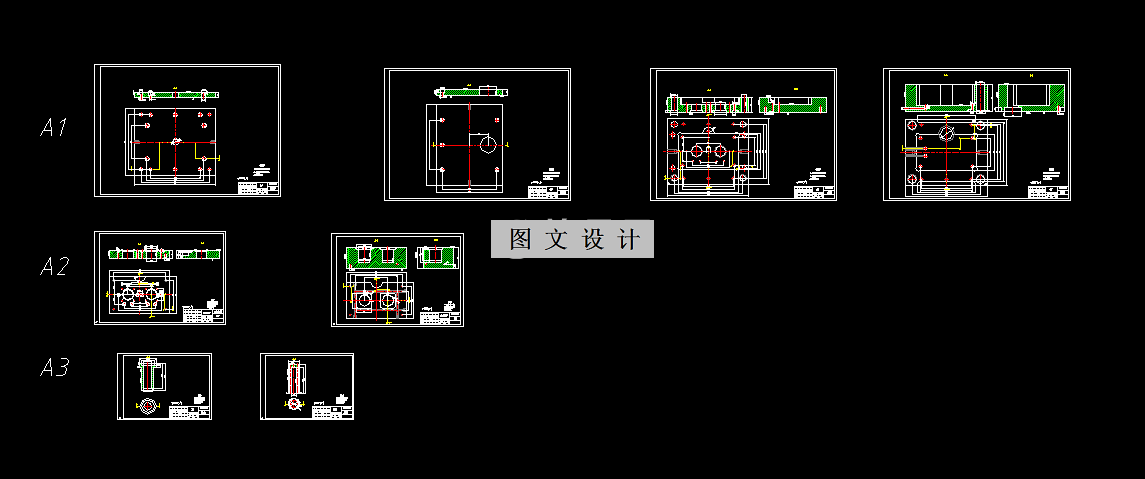

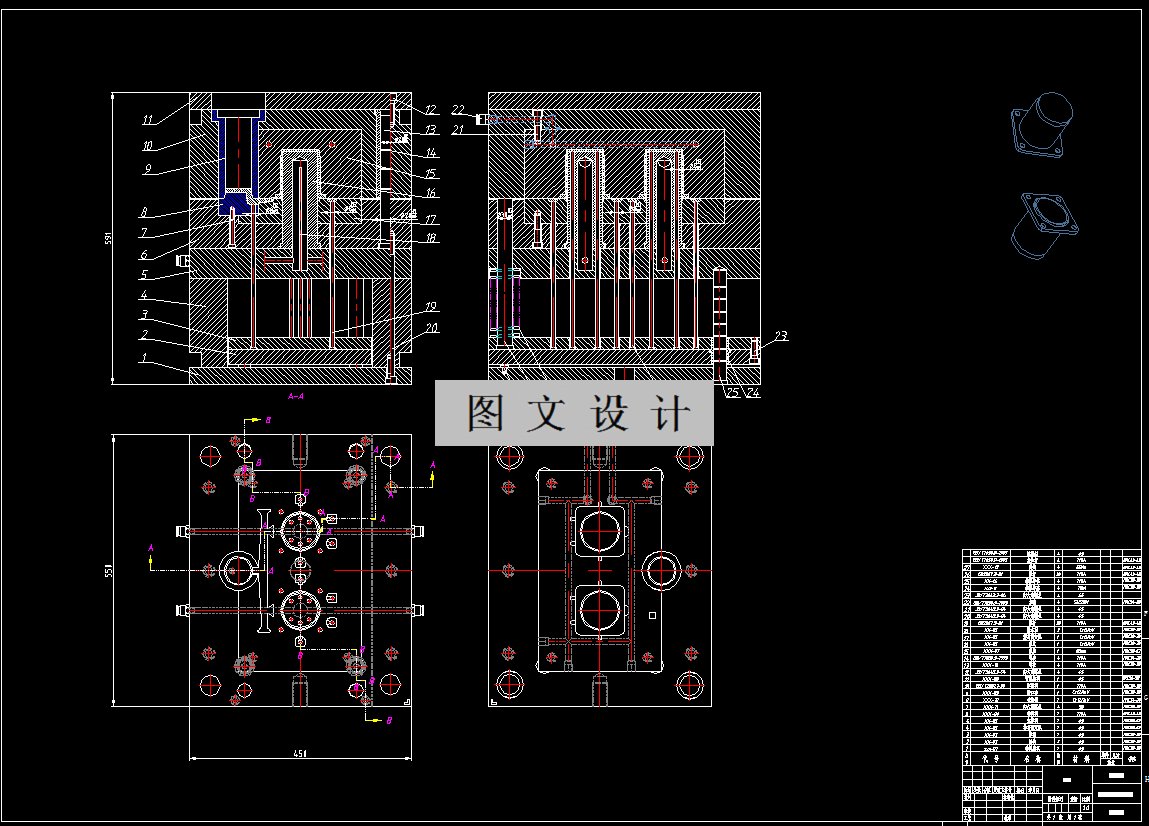

CAD版本图纸，共9张

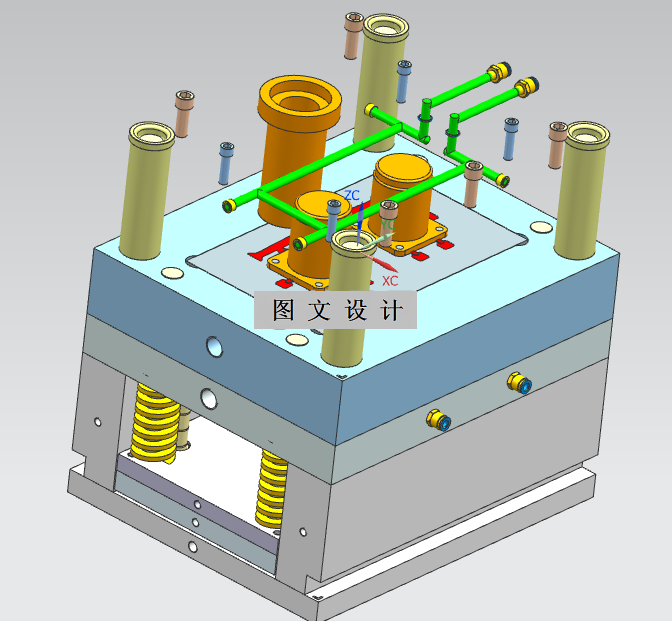

UG三维图一份

摘要

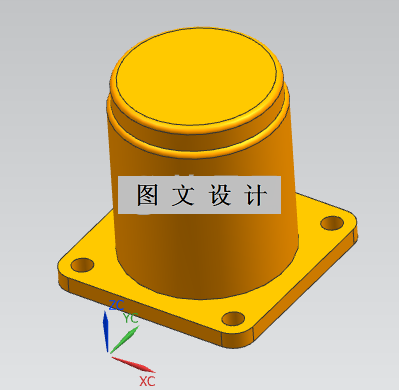

本次课题设计主要是完成电机外壳零件压铸模具设计，根据压铸件的设计要求，以及所提供电机外壳的材料，选择J116D卧式冷压室压铸机，确定该压铸机的基本参数。在设计中确定了模具的总体方案，完成了分型面的确立，浇注系统、溢流排气系统的布置，成型零部件以及脱模机构的设计，并根据设计出来的数据进行了三维图和二维图的绘制，最终设计出一副可用于实际生产加工的压铸模具，加工出所需的产品，满足各方面尺寸和精度要求。
