RT459-散热盒盖注塑模具设计 下载积分：100　资料编号： RT459

作品包括:

Word版设计说明书1份

开题报告一份

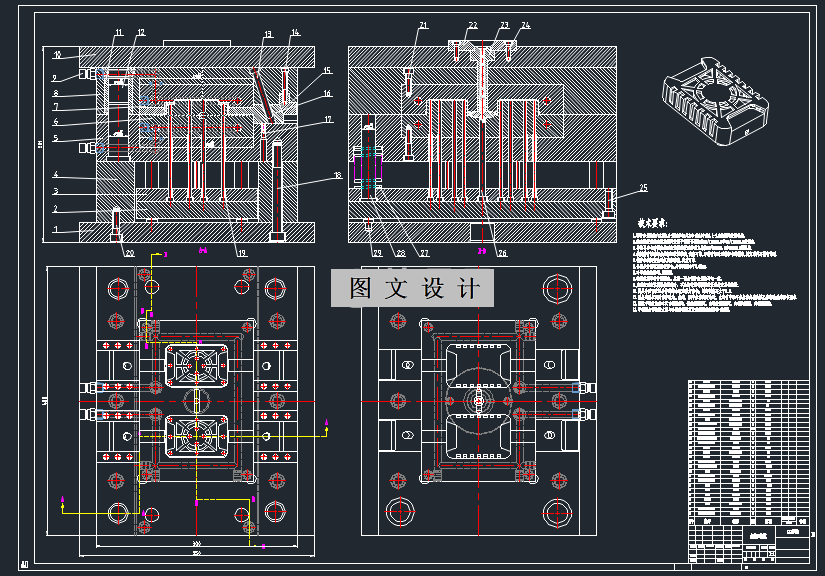

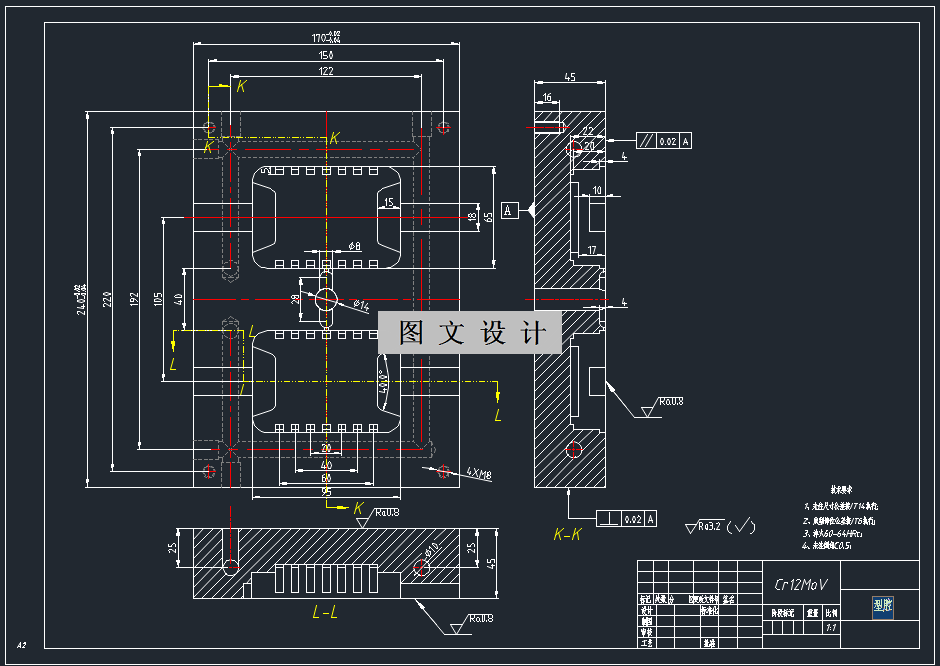

CAD版本图纸，共10张

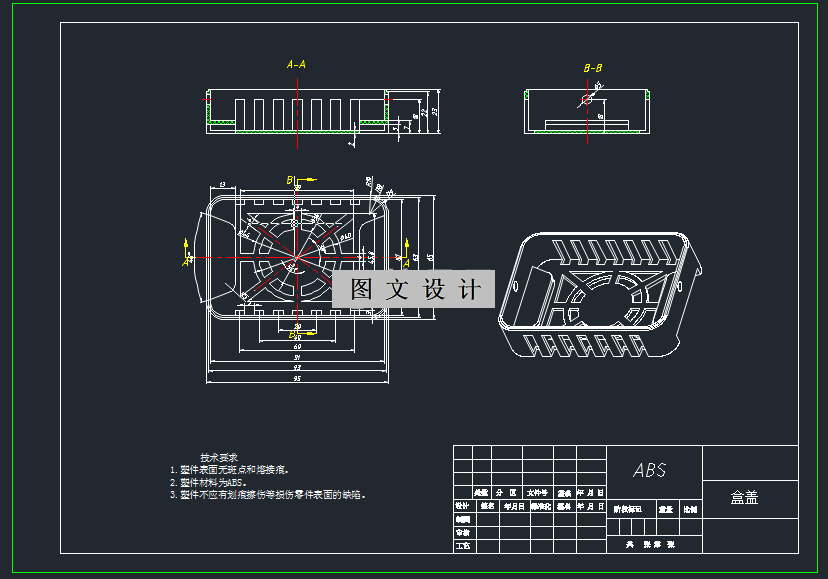

三维塑件图1张

摘要

本文研究的是某盒盖的注塑成型模具设计。在本次模具毕业设计中首先绘制出某盒盖三维图并导出了产品零件图，通过分析它结构复杂以及精度来设计合理的模具方案，接着对产品的塑料原材料进行了选择并做出分析，初选了注塑机型号为HTF86。型腔数目决定采用一模两腔结构，型腔排布采用一字型排列方式，本次设计分型面位置进在了产品底面处，由于产品表面要求不高，所以选择了侧浇口类型，注塑机选用HTF86注塑机，所选模架型号为CI型框架。本次设计的脱模机构选择了推杆推出方式。然后为本次塑料模具设计设计一套模具冷却系统。最后对注塑机主要参数进行了校核。最后根据以上所设计的内容，通过所掌握的二维和三维软件完成了模具装配图、模具三维装配体以及模具零件图绘制。
