RT466-塑料灯罩注塑模具设计【含UG三维图】 下载积分：150　资料编号： RT466

作品包括:

Word版设计说明书1份

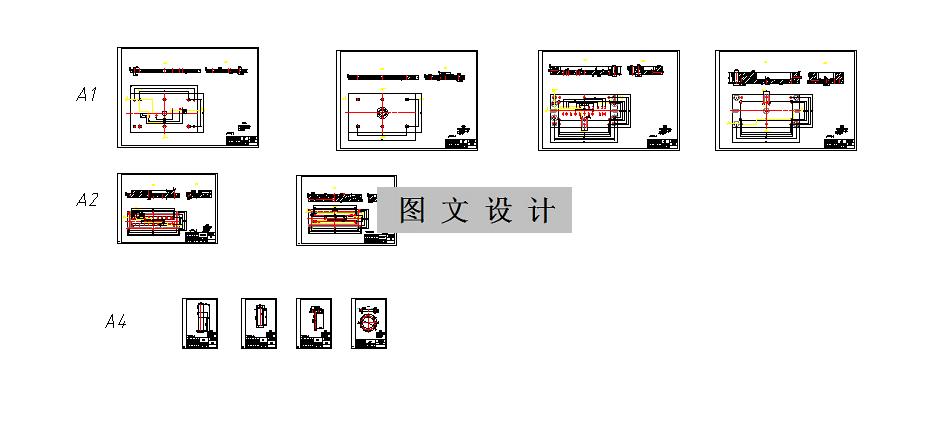

CAD版本图纸，共11张

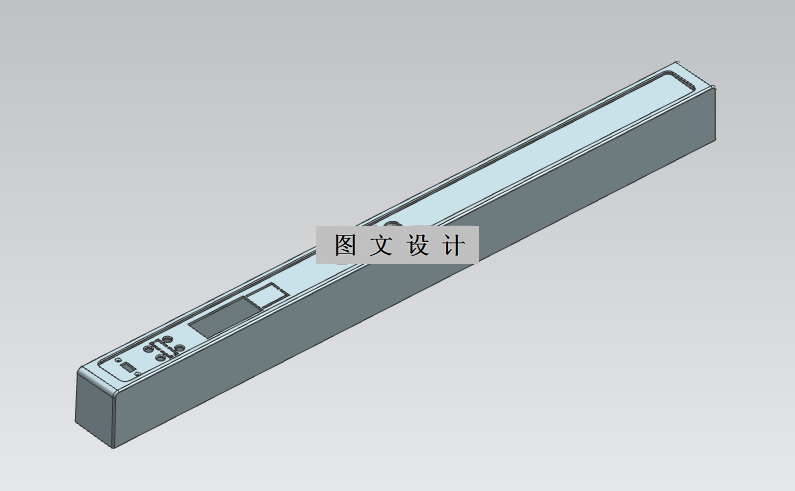

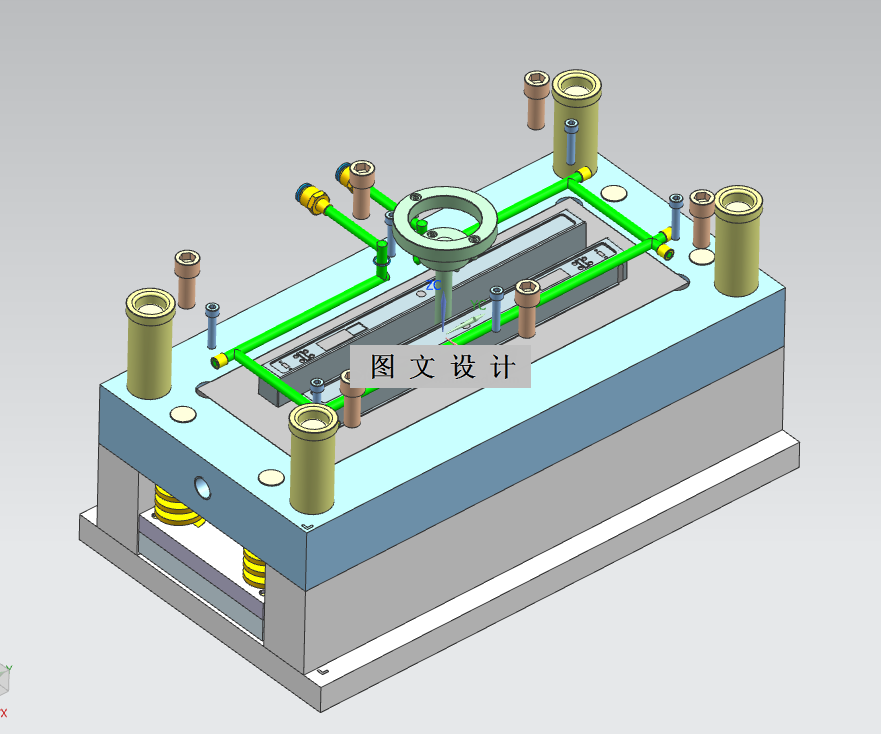

UG三维图一份

摘要

本次课题设计主要是完成塑料灯罩注塑成型模具设计，首先对塑料顶罩产品结构进行分析，设计及精度和表面质量要求，并根据其用途为加工塑料顶罩所选材质为ABS，并对塑料顶罩进行了注塑工艺方面做出了分析，确定分型面最佳位置，模具的型腔数目为一模两腔结构，采用直线型腔排布，通过计算塑料顶罩单次成型所需ABS体积以及锁模力大小，确定了注塑机型号为HTF200J/TJ。模架结构为单分型面大水口模架，然后对模具的浇注系统中的主流道、分流道、浇口、冷料穴进行设计，在设计脱模机构时计算了脱模力并选择了合适的推杆脱模推出产品，对冷却系统进行简单的计算，并设计了环形冷却水道，在成型结构设计及尺寸计算中，选用了整体嵌入式的型芯、型腔结构，并按照平均值对成型尺寸进行计算。最后对所注塑机的主要参数进行了校核。，绘制了模具装配图及模具三维模型，顺利地完成了本次模具设计的内容。
